La gestión eficiente de la energía térmica es el pilar invisible de la industria moderna. Para lograr este control preciso, existe una pieza de ingeniería fundamental: el intercambiador de calor. Este equipo, diseñado para transferir energía entre fluidos de manera eficiente, es el responsable de que procesos críticos operen sin interrupciones ni pérdidas energéticas costosas.
¿Qué es un intercambiador de calor?
Un intercambiador de calor es un dispositivo diseñado para transferir energía térmica entre dos o más fluidos a distintas temperaturas. Su misión es sencilla pero vital: mover calor de un punto a otro para mantener procesos dentro de rangos seguros, eficientes y estables. El funcionamiento se basa en los principios de la termodinámica: el calor siempre fluye desde un cuerpo más caliente hacia uno más frío hasta alcanzar el equilibrio.
En un intercambiador típico, un fluido caliente cede calor a otro más frío, reduciendo su propia temperatura y aumentando la del fluido receptor. Este mecanismo ocurre a través de una superficie sólida que separa los fluidos, evitando que estos se mezclen.

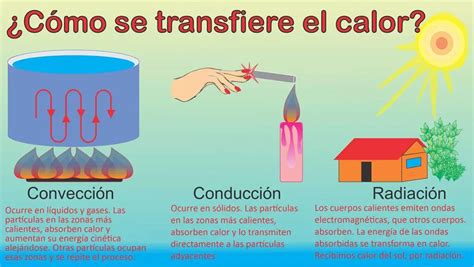

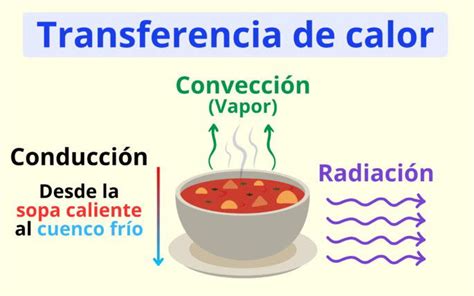

Principios de transferencia de calor
Dentro de los equipos se aprovecha la transferencia calorífica por tres mecanismos principales:
- Conducción: La energía se transfiere a través de un medio sólido (como una placa de metal) sin que el medio se mueva.
- Convección: Se produce cuando un fluido arrastra la energía térmica de otro fluido en movimiento a lo largo de la superficie de intercambio.
- Radiación: Transferencia de calor mediante ondas electromagnéticas, fenómeno presente en condiciones específicas.
Tipos de intercambiadores de calor
Dependiendo de la aplicación industrial o doméstica, existen diversas configuraciones, cada una optimizada para necesidades específicas de espacio, presión y tipo de fluido.
Intercambiadores de carcasa y tubos
Son los más utilizados en la industria debido a su versatilidad y robustez. Consisten en un conjunto de tubos por donde fluye uno de los fluidos, rodeado por una carcasa externa que contiene el otro. Son ideales para manejar fluidos con alta viscosidad, corrosivos o con sólidos en suspensión.
Intercambiadores de placas (PHE)
Utilizan placas metálicas delgadas con patrones corrugados para crear canales por donde circulan los fluidos. Son extremadamente eficientes y compactos, ocupando hasta un 80% menos de espacio que los de carcasa y tubos. Se clasifican en:
- De juntas: Utilizan juntas de goma para sellar y dirigir el flujo. Son fáciles de montar, desmontar y limpiar.
- Soldados: Las placas se unen mediante un metal de relleno (como cobre). Permiten trabajar a temperaturas y presiones más elevadas.
- De microplacas: Utilizan un diseño de hoyuelos que aumenta la turbulencia y la eficacia de la transferencia.
Intercambiadores por aire
Emplean aire como fluido de enfriamiento mediante un serpentín de tubos con aletas y un ventilador. Son fundamentales en climatización (HVAC) y en la industria petroquímica (conocidos como air fin coolers).
Intercambiadores de calor tipo casco y tubos (shell and tubes heat exchangers)
Aplicaciones industriales y domésticas
La versatilidad de estos dispositivos permite su uso en una amplia variedad de sectores:
| Sector | Aplicación principal |
|---|---|
| Industria alimentaria | Pasteurización y esterilización sin alterar las propiedades organolépticas del producto. |
| Energía | Condensadores de vapor en centrales térmicas y nucleares para mejorar la eficiencia del ciclo. |
| Climatización (HVAC) | Evaporadores y condensadores en sistemas de aire acondicionado y bombas de calor. |
| Automoción | Radiadores para disipar el calor generado por el motor. |
Factores clave para la eficiencia
Para seleccionar y mantener un intercambiador, es necesario considerar:
- Dirección del flujo: El contraflujo (donde los fluidos circulan en sentidos opuestos) es el más eficiente, permitiendo una mayor recuperación de calor.
- Materiales: El acero inoxidable es ideal por su resistencia a la corrosión, el cobre por su alta conductividad térmica y el titanio para fluidos agresivos.
- Mantenimiento: La acumulación de incrustaciones o suciedad actúa como un aislante térmico, reduciendo el rendimiento. Un programa de limpieza regular es vital para prolongar la vida útil del equipo.
