La temporización y la sincronización son requisitos fundamentales e interrelacionados para garantizar el rendimiento óptimo de las redes inalámbricas 5G. A medida que las redes evolucionan hacia velocidades más rápidas, menor latencia y una mayor densificación de estaciones base, la precisión en estos parámetros se vuelve crítica para evitar que los mensajes interfieran entre sí y permitir transferencias fluidas de celda a celda.
Fundamentos de sincronización en redes 5G
La tecnología de sincronización es esencial para la duplexación, la multiplexación y las estrategias basadas en paquetes. Estos procesos dependen de referencias precisas para coordinar la transmisión de datos, reducir las tasas de error y compensar cualquier desplazamiento de fase o frecuencia. La sincronización de hora implica que tanto la frecuencia como la fase estén alineadas, utilizando un origen temporal común, como la Hora Universal Coordinada (UTC).
Desagregación de la RAN y requisitos de fronthaul
La desagregación de las redes de acceso por radio (RAN) 5G ha dividido las unidades de banda base (BBU) en unidades centralizadas (CU) y unidades distribuidas (DU), configuradas con mayor flexibilidad. Para cumplir los requisitos de los casos prácticos de 5G, se debe controlar estrictamente la temporización absoluta y relativa entre estos elementos. La sincronización de la red fronthaul permite que la RAN funcione correctamente, independientemente de la distancia física entre la CU y la DU.

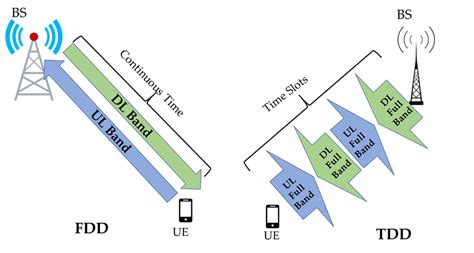

Estrategias de Duplexación: TDD vs. FDD
La telecomunicación por duplexación se define como una transmisión bidireccional en un canal. En el contexto 5G, la elección entre tecnologías de duplexación impacta directamente en la gestión de la interferencia y la eficiencia espectral.
- Duplexación por División en el Tiempo (TDD): Asigna distintos intervalos de tiempo para las señales de enlace ascendente y descendente en la misma frecuencia. Es una tecnología fundamental para las implementaciones 5G globales, ya que mejora la eficiencia espectral, aunque requiere breves períodos de protección para evitar interferencias.
- Duplexación por División de Frecuencia (FDD): Método de dúplex completo que requiere dos bandas de frecuencias independientes para transmisión y recepción, utilizando bandas de protección para minimizar interferencias.
Gestión de tramas y el estándar 3GPP
El formato de intervalos de la TDD descompone los datos en series de tramas radioeléctricas de 10 ms. El estándar 3GPP TS 38.213 contempla 56 configuraciones de tramas e intervalos para adaptarse a diversos patrones de tráfico. La variación en estos intervalos puede derivar en interferencias entre enlaces si no se establece una estructura de tramas compatible entre redes coubicadas con frecuencias adyacentes.
Protocolos de sincronización y fuentes de tiempo
La temporización basada en constelaciones GNSS (incluido el GPS) desempeña un papel primordial. Sin embargo, el Protocolo de Tiempo de Precisión (PTP) definido por el estándar IEEE 1588 se está consolidando como la solución para la sincronización por debajo de la micra en redes basadas en paquetes, como las de midhaul y fronthaul Ethernet.
| Elemento | Función |
|---|---|
| Reloj principal | Sincronizado directamente con la fuente GNSS. |
| Reloj delimitador | Puede actuar como principal o secundario, ajustando el retardo. |
| Reloj secundario | Nodo final que recibe la señal temporal. |
Aunque Ethernet no es síncrona por naturaleza, la combinación de PTP y Ethernet Síncrono (SyncE) permite distribuir datos de temporización y frecuencia de manera efectiva, sustituyendo gradualmente al GNSS como fuente principal en ciertos despliegues.
Validación y pruebas de rendimiento
Cuando los nodos no están sincronizados, las señales no pueden demodularse correctamente, lo que deriva en altas tasas de error de bit (BER) y latencia. La verificación proactiva mediante soluciones de prueba es vital para:
- Garantizar que los relojes de red estén alineados con el reloj principal.
- Validar el formato de las tramas TDD mediante sistemas como OneAdvisor 800.
- Asegurar la idoneidad y calidad de la señal de las antenas GNSS mediante el sistema MTS-5800.
