En los sistemas eléctricos modernos, los cambiadores de tomas de transformadores son fundamentales para mantener la estabilidad de la tensión en las redes de distribución, garantizar la fiabilidad y proteger los equipos. Un cambiador de tomas de transformador es un mecanismo que permite la conexión a diferentes puntos de los devanados de un transformador, modificando así su toma. Este ajuste es esencial tanto en transformadores de potencia de alta tensión como en transformadores de distribución para mantener la tensión dentro de los límites especificados.
Fundamentos de los Transformadores de Potencia

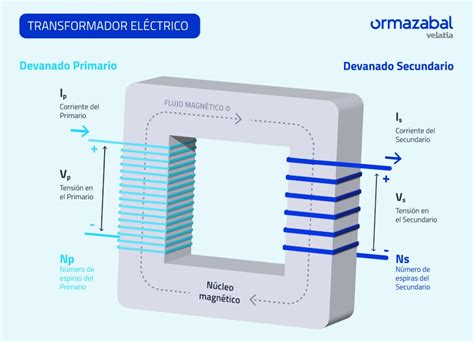

Un transformador de potencia es un dispositivo eléctrico que transfiere energía eléctrica entre dos o más circuitos mediante inducción electromagnética. Consta de dos o más bobinas de alambre, conocidas como devanados, que se enrollan alrededor de un núcleo magnético común. Los transformadores se utilizan para aumentar o reducir los niveles de voltaje en los sistemas de energía. Por ejemplo, en las plantas de generación de energía, se utilizan transformadores elevadores para aumentar el voltaje a niveles altos para una transmisión eficiente a larga distancia.
El Concepto de Fase en Corriente Alterna
En un circuito de CA (corriente alterna), las formas de onda de voltaje y corriente son sinusoidales. La fase de una forma de onda sinusoidal describe su posición relativa a una forma de onda de referencia.
Cambio de Fase en un Transformador de Potencia
El cambio de fase en un transformador de potencia es un concepto crítico con implicaciones de gran alcance en el campo de los sistemas de energía eléctrica. En un transformador de potencia, el cambio de fase se produce debido a la forma en que están conectados los devanados y al acoplamiento magnético entre ellos. El cambio de fase suele expresarse en grados o radianes.
Cambio de Fase en Transformadores Monofásicos
Para un transformador monofásico, normalmente no hay cambio de fase entre los voltajes primario y secundario cuando los devanados están enrollados en la misma dirección.
Cambio de Fase en Transformadores Trifásicos

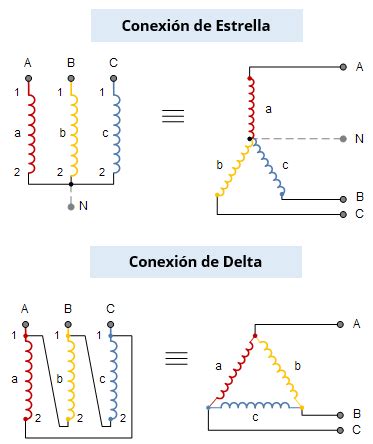

Los sistemas de energía trifásicos se utilizan ampliamente en la generación, transmisión y distribución de energía eléctrica debido a su eficiencia y confiabilidad. El cambio de fase en transformadores trifásicos depende de la configuración de conexión de los devanados. Las configuraciones de conexión más comunes son las conexiones delta (Δ) y estrella (Y).
Configuraciones Comunes de Conexión y su Efecto en la Fase
- Conexión Y-Y: En un transformador trifásico conectado en Y, no hay cambio de fase entre los voltajes de línea a línea primario y secundario. Los voltajes de línea a línea en los lados primario y secundario están en fase entre sí.
- Δ - Δ Conexión: De manera similar a la conexión Y - Y, no hay cambio de fase entre los voltajes de línea a línea primario y secundario en un transformador trifásico conectado Δ - Δ.
- Y - Conexión Δ: En un transformador trifásico conectado en Y - Δ, los voltajes de línea a línea secundaria se adelantan a los voltajes de línea a línea primaria en 30 grados. Esta conexión se usa comúnmente en transformadores reductores a nivel de subestación.
- Δ - Conexión Y: En un transformador trifásico conectado en Δ - Y, los voltajes de línea a línea secundaria están retrasados con respecto a los voltajes de línea a línea primaria en 30 grados.
Importancia del Cambio de Fase
El cambio de fase afecta el flujo de energía entre diferentes partes del sistema de energía. En una operación en paralelo de transformadores, se debe considerar cuidadosamente el cambio de fase entre los transformadores. También es crucial para el funcionamiento adecuado de los relés de protección en los sistemas de energía, que se utilizan para detectar fallas y aislar las secciones defectuosas del sistema de energía. Además, el cambio de fase se puede utilizar para mitigar los armónicos en los sistemas de energía; utilizando transformadores con desfases adecuados se pueden anular o reducir los armónicos del sistema.
Medición y Control del Cambio de Fase
La medición del cambio de fase en un transformador de potencia generalmente se realiza utilizando instrumentos especializados, como unidades de medición fasorial (PMU). El control del cambio de fase en los transformadores de potencia se puede lograr mediante el diseño y la conexión adecuados de los devanados. Los fabricantes de transformadores seleccionan cuidadosamente las configuraciones de devanado y las relaciones de espiras para lograr el cambio de fase deseado.
En los sistemas de transmisión de alto voltaje, el cambio de fase se gestiona cuidadosamente para garantizar una transferencia de energía eficiente. En los sistemas de energía industriales, el cambio de fase se puede utilizar para mejorar la calidad de la energía y reducir la interferencia entre diferentes equipos.
El Transformador Desfasador
Un transformador desfasador es un tipo especializado de transformador que se usa comúnmente para controlar el ángulo de fase de los sistemas de energía eléctrica. Se utiliza para cambiar el ángulo de fase del voltaje de un sistema de energía sin cambiar la frecuencia o magnitud del voltaje. Estos transformadores se utilizan normalmente en sistemas de transmisión de alto voltaje para proporcionar una sincronización adecuada entre múltiples redes eléctricas.
Un transformador desfasador consta de dos o más conjuntos de devanados primarios y secundarios. Los devanados primarios generalmente están conectados en paralelo a la fuente de energía, mientras que los devanados secundarios están conectados en serie. En el diseño más común, dos conjuntos de devanados primario y secundario están enrollados en un solo núcleo y separados por una capa aislante. El cambio de fase producido por un transformador desfasador es causado por la diferencia de voltaje entre los dos conjuntos de devanados secundarios. Cuando el voltaje en el devanado primario es el mismo en ambos conjuntos de devanados secundarios, el ángulo de fase es cero.
Cambiadores de Tomas de Transformadores de Distribución
En el ámbito de la distribución de energía eléctrica, los transformadores de distribución son componentes cruciales en la red eléctrica, responsables de reducir la electricidad de alto voltaje desde las líneas de transmisión hasta voltajes más bajos adecuados para uso residencial, comercial e industrial. Uno de los desafíos en la distribución de energía es mantener un nivel de voltaje estable al final del consumidor. Las fluctuaciones de voltaje pueden ocurrir debido a varios factores, como los cambios en la demanda de carga, las variaciones en la impedancia de la red de distribución y la distancia entre la fuente de alimentación y la carga.
Un cambiador de toma es un dispositivo que permite ajustar la relación de espiras de un transformador, cambiando así el voltaje de salida. Este ajuste es vital para la regulación de la tensión y la estabilidad de la red.
Principio Funcionamiento OLTC UC
Tipos de Cambiadores de Tomas
Hay dos tipos principales de cambiadores de tomas:
- Cambiadores de Tomas Bajo Carga (OLTC): También conocidos como cambiadores de tomas en carga, estos dispositivos pueden ajustar la toma del transformador en condiciones de carga, sin interrumpir el suministro eléctrico. Un cambiador de tomas en carga es un dispositivo complejo que consta de varios componentes, incluido un selector de tomas, un interruptor desviador y un mecanismo de control. El selector de tomas tiene múltiples tomas en el devanado del transformador, cada una de las cuales corresponde a una relación de vueltas diferente. El mecanismo de control monitorea los voltajes de entrada y salida del transformador y determina cuándo es necesario un cambio de toma. Antes de que el selector de tomas pase a la siguiente posición de toma, se activa el interruptor desviador. El interruptor desviador pone en cortocircuito temporalmente las dos tomas adyacentes para crear una ruta de baja impedancia para la corriente de carga. Una vez que el selector de toma se ha movido a la nueva posición de toma, el interruptor desviador se desactiva y la corriente de carga vuelve a fluir a través de la toma seleccionada.
- Cambiadores de Tomas Desenergizados: Estos dispositivos, también conocidos como cambiadores de tomas sin carga, ajustan la toma del transformador solo cuando este se encuentra fuera de línea. Es un dispositivo más simple en comparación con un cambiador de tomas bajo carga. Consta de un selector de tomas y un mecanismo manual o motorizado para cambiar la posición del grifo. Para cambiar la posición de la toma utilizando un cambiador de tomas sin carga, primero se debe desconectar el transformador de la fuente de alimentación. A continuación, el selector de grifo se ajusta manual o motorizadamente a la posición de grifo deseada.
Funciones Principales de un Cambiador de Tomas
- Regulación de Voltaje: La función principal de un cambiador de tomas es regular el voltaje de salida de un transformador de distribución. A medida que cambia la carga en el transformador, el cambiador de tomas puede ajustar la relación de espiras para mantener un voltaje de salida constante. Por ejemplo, si la carga aumenta, el cambiador de tomas puede aumentar la relación de espiras para aumentar el voltaje de salida, compensando la caída de voltaje a través del transformador y la red de distribución.
- Compensación de Fluctuaciones de Voltaje de Entrada: Además de las variaciones de carga, las fluctuaciones de voltaje también pueden ocurrir debido a los cambios en el voltaje de entrada desde la red eléctrica. Estas fluctuaciones pueden ser causadas por factores como interrupciones del generador, fallas de la línea de transmisión y cambios en la combinación de generación de energía.
- Equilibrio de Carga: Los cambiadores de tomas también se pueden usar para equilibrar la carga entre diferentes fases de un sistema de distribución trifásica. En un sistema trifásico equilibrado, el voltaje y la corriente en cada fase son iguales. Sin embargo, en la práctica, la carga en cada fase puede variar, lo que lleva a un sistema desequilibrado. Esto puede causar problemas como mayores pérdidas, eficiencia reducida y sobrecalentamiento de equipos eléctricos.
- Adaptación a Condiciones de Funcionamiento Variables: Los transformadores de distribución pueden necesitar operar en diferentes condiciones, como diferentes perfiles de carga, variaciones de temperatura y altitud. Los cambiadores de tomas se pueden usar para adaptar el transformador a estas diferentes condiciones de funcionamiento ajustando la relación de espiras.
Beneficios de los Cambiadores de Tomas
- Mejora de la Calidad de la Energía: Al regular el voltaje de salida y la compensación de las fluctuaciones de voltaje, los cambiadores de tomas pueden mejorar la calidad de la energía eléctrica entregada a los consumidores.
- Eficiencia Energética: Mantener un nivel de voltaje estable también puede mejorar la eficiencia energética de los equipos eléctricos. Cuando el voltaje es demasiado alto o demasiado bajo, el equipo eléctrico puede consumir más energía de la necesaria para operar.
- Extensión de la Vida Útil del Equipo: Las fluctuaciones de voltaje pueden tener un efecto perjudicial en la vida útil de los equipos eléctricos. Las condiciones de sobretensión pueden causar descomposición de aislamiento, sobrecalentamiento y falla prematura de los componentes eléctricos, mientras que las condiciones de subtensión pueden conducir a un rendimiento reducido y un mayor desgaste.
- Fiabilidad del Suministro de Energía: Un suministro de voltaje estable es esencial para la operación confiable del sistema de distribución de energía. Los cambiadores de tomas pueden ayudar a garantizar que el voltaje permanezca dentro del rango aceptable, incluso en condiciones adversas, como variaciones de carga y fluctuaciones de voltaje.
