Los intercambiadores de calor son dispositivos esenciales en la gestión térmica, permitiendo la transferencia de calor entre dos medios sin que estos se mezclen. Su función principal es mantener una temperatura óptima en equipos y sistemas, evitando sobrecalentamientos que puedan reducir su rendimiento o vida útil. En el ámbito industrial, la capacidad de gestionar altas temperaturas es crucial, y para ello se emplean intercambiadores de calor de alta temperatura diseñados específicamente para operar en condiciones extremas.
Los intercambiadores de calor para altas temperaturas de APROVIS, por ejemplo, están diseñados para aprovechar el calor y la energía de los gases de escape generados en procesos industriales, utilizándose con gases de escape a temperaturas de hasta 1200°C aproximadamente. Para estas aplicaciones, APROVIS selecciona cuidadosamente distintos materiales, adaptándose a las necesidades específicas del cliente y la aplicación, garantizando así la transferencia de calor al agua, aceite térmico o aire, y ofreciendo protección frente a la abrasión producida por sustancias de los gases de escape o de producto.
Principios Fundamentales de los Intercambiadores de Calor
El principio básico de funcionamiento de un intercambiador de calor se basa en la transferencia de calor entre dos fluidos que se encuentran a diferentes temperaturas. Este proceso se rige por las leyes de la termodinámica, buscando alcanzar un equilibrio térmico. La transferencia de calor puede ocurrir de dos maneras principales:
Intercambiadores de Calor Directo
En los intercambiadores de calor de tipo directo, los fluidos entran en contacto directo y se mezclan durante el proceso de intercambio de calor. Este método permite una transferencia de calor muy rápida, lo que puede resultar en diseños compactos y eficaces. Sin embargo, la mezcla de fluidos implica una posible contaminación entre ellos, por lo que su uso se limita a situaciones donde esta condición no representa un problema.
Intercambiadores de Calor Indirecto
Por otro lado, los intercambiadores de calor indirecto separan los fluidos mediante una superficie sólida, como un tubo o una placa metálica. El calor se transfiere de un fluido al material por convección, atraviesa el material por conducción y, finalmente, se transfiere al otro fluido también por convección. Este tipo de intercambiador evita la mezcla de los fluidos, siendo fundamental en procesos donde la pureza de los medios es crítica.
Clasificación de los Intercambiadores de Calor
Los intercambiadores de calor pueden clasificarse según diversos criterios, incluyendo la configuración del flujo de los fluidos, la estructura del equipo y el número de pasos de intercambio.

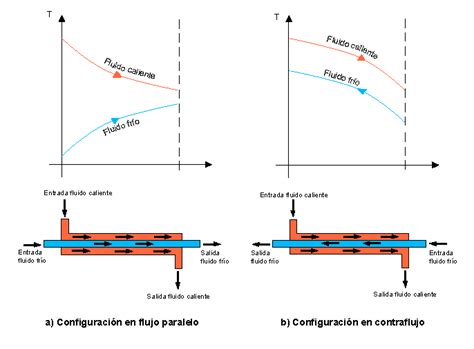

Configuración del Flujo de Fluidos
- Paralelo: Los fluidos se desplazan en la misma dirección.
- Contraflujo: Los fluidos entran al intercambiador por extremos opuestos y se mueven en sentidos contrarios.
- Cruzado: Los fluidos recorren el intercambiador de forma perpendicular uno respecto al otro. Este tipo es común cuando uno de los fluidos cambia de fase dentro del aparato.
- Combinado: Algunos intercambiadores permiten que uno de los fluidos circule tanto en paralelo como en contracorriente.
Número de Pasos
- Paso Simple: El intercambio de calor ocurre en una sola ocasión.
- Múltiples Pasos: Existen más de un punto de intercambio de calor.
Tipos Estructurales de Intercambiadores
- Intercambiadores de Placas: Compuestos por un conjunto de placas metálicas finas apiladas que forman canales por donde circulan los fluidos. Son muy compactos, fáciles de desmontar y limpiar, y ofrecen un excelente rendimiento térmico.

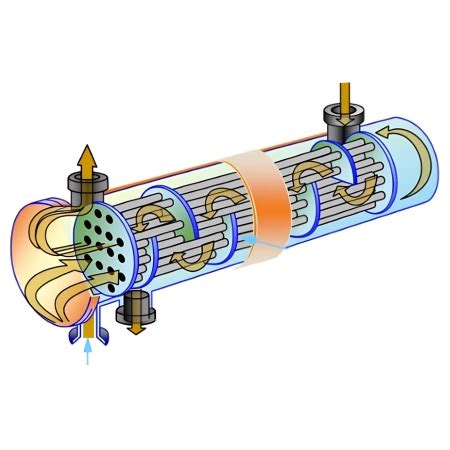

- Intercambiadores de Carcasa y Tubos: Formados por un haz de tubos alojados dentro de una carcasa cilíndrica. Un fluido circula por el interior de los tubos y otro por el espacio entre los tubos y la carcasa.
- Refrigerados por Aire: Utilizan el aire ambiente como medio de enfriamiento, incorporando aletas para ampliar la superficie de contacto y mejorar la transferencia de calor.
- De Tubos Concéntricos: Construidos con un tubo interior y un tubo exterior concéntrico, por donde circulan los fluidos.
Aplicaciones Industriales de los Intercambiadores de Calor
Los intercambiadores de calor son fundamentales en una amplia gama de sectores industriales donde el control de la temperatura y la gestión térmica son críticos. Su versatilidad les permite adaptarse a diversas necesidades, asegurando la eficiencia y la fiabilidad operativa.
Sectores Clave
- Industria Alimentaria: Utilizados en procesos de pasteurización, enfriamiento rápido y mantenimiento de temperaturas óptimas, garantizando la calidad y seguridad de los productos.
- Generación de Energía: Esenciales en sistemas de generación de energía para regular las temperaturas de turbinas y equipos críticos.
- Sistemas HVAC (Calefacción, Ventilación y Aire Acondicionado): Ofrecen eficiencia energética y comodidad térmica en edificios comerciales y residenciales.
- Armarios Eléctricos y de Control: Mantienen la temperatura adecuada de componentes sensibles al calor, evitando sobrecalentamientos.
- Automatización Industrial y Maquinaria de Producción: Aseguran el funcionamiento óptimo de equipos en entornos de producción.
- Equipos Electrónicos de Potencia y Servidores: Previenen el sobrecalentamiento en centros de datos y sistemas de alta potencia.
- Procesos Químicos y Petroquímicos: Manejan fluidos a menudo corrosivos o a temperaturas extremas, requiriendo materiales y diseños específicos.
- Aplicaciones Domésticas: Se emplean en sistemas de calefacción, agua caliente y climatización residencial.
Cómo funciona un intercambiador de calor - Alfa Laval
Intercambiadores de Calor de Alta Temperatura Específicos
APROVIS se especializa en el diseño y fabricación de intercambiadores de calor para altas temperaturas, utilizando materiales seleccionados para soportar condiciones extremas de hasta 1200°C. La empresa realiza simulaciones (FEM & CFD) para optimizar el funcionamiento y el rendimiento de sus instalaciones. Las homologaciones disponibles para estos intercambiadores incluyen la Directiva europea de equipos a presión DGRL 2014/68/UE, el Código ASME y la EAC (unión aduanera euroasiática).
En el mercado, se encuentran modelos como el Hrale Intercambiador Térmico de acero inoxidable, disponible con 20 placas (hasta 44 kW) o 60 placas (hasta 660 kW). Estos intercambiadores de placas son reconocidos por su diseño compacto, alta eficiencia en la transferencia de calor, durabilidad y resistencia a la corrosión, siendo ideales para aplicaciones industriales y comerciales que requieren control térmico preciso y de alta capacidad.
Factores Clave para la Eficiencia y Selección
La eficiencia de un intercambiador de calor depende de varios factores críticos:
- Área de Intercambio: Una mayor superficie de contacto entre los fluidos mejora la capacidad de transferencia térmica.
- Coeficiente Global de Transferencia de Calor (U): Indica la facilidad con la que el calor atraviesa los materiales del intercambiador.
- Diferencia de Temperatura: Una mayor diferencia de temperatura entre los fluidos promueve un intercambio térmico más eficiente.
- Velocidad de Flujo: Un flujo óptimo de los fluidos es esencial para maximizar la transferencia de calor.
Al seleccionar un intercambiador de calor, se deben considerar:
- Requisitos de Temperatura y Presión: El intercambiador debe ser capaz de operar dentro de los rangos de temperatura y presión de la aplicación.
- Tipo de Fluido: La naturaleza de los fluidos (corrosivos, viscosos, etc.) influye en la elección del material y el diseño.
- Espacio Disponible: El tamaño y la configuración del intercambiador deben adaptarse al espacio físico disponible.
Los intercambiadores de calor, en sus diversas formas y configuraciones, representan una inversión fundamental para optimizar la transferencia térmica, mejorar la eficiencia energética y asegurar la fiabilidad operativa en una multitud de sectores industriales y aplicaciones.
