¿Qué es el Inyector Venturi y su Kit de Fertirrigación?
El sistema inyector Venturi es un dispositivo que inyecta fertilizantes o productos químicos en el agua de riego. Representa el sistema más económico y eficaz para la incorporación de una dosis precisa de producto en el agua de riego. Es una opción muy rentable para la inyección de sustancias químicas a través de un sistema de riego a presión que no dispone de alimentación eléctrica.
Este sistema es un inyector eficiente para sistemas de riego, ideal para dosificar fertilizantes de forma automática y económica, con fácil instalación y mantenimiento. No requiere ninguna conexión de tipo eléctrico, lo que supone una gran ventaja.
Un kit Venturi para fertirrigación es un equipo completo apto para la inyección de abonos y demás productos químicos de uso común agrícola. No ha de emplearse con ozono u otros productos que puedan ser incompatibles con el polipropileno.
Componentes de un Kit Inyector Venturi Típico
Un kit Venturi completo suele estar compuesto de varios elementos esenciales para su correcto funcionamiento:
- Inyector Venturi con equipo de aspiración y llave calibrada de regulación.
- Caudalímetro para medir el flujo del producto inyectado.
- Tubo de aspiración transparente.
- Filtro anticorrosivo para proteger el sistema.
Principio de Funcionamiento del Inyector Venturi

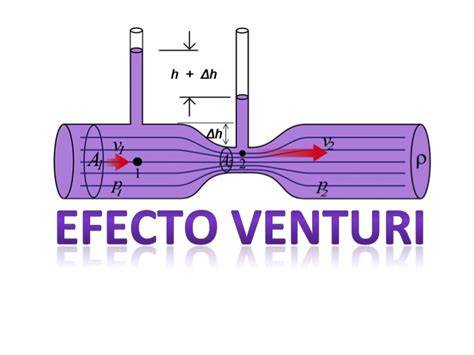

Los inyectores Venturi son de alta eficiencia, funcionando como inyectores de presión diferencial con aspas internas de mezclado. Su funcionamiento se basa en el principio físico del tubo Venturi, que permite la inyección automática de fertilizantes o productos químicos en el agua de riego sin necesidad de bombas adicionales.
Cuando el agua presurizada entra en la entrada del inyector, se contrae hacia la cámara de inyección y cambia hacia una corriente de chorro de alta velocidad. El incremento en la velocidad a través de la cámara de inyección resulta en una disminución de la presión absoluta, creando un vacío en el interior del cuerpo del inyector. Este vacío inicia la succión de un líquido o gas a través del puerto de succión, habilitando a un material aditivo a ser arrastrado hacia el puerto de succión y atrapándolo en la corriente de agua.
Cuando la corriente de chorro es derivada hacia la salida del inyector, su velocidad se reduce y se reconvierte en energía de baja presión. Este tipo de inyector se basa y funciona gracias a una diferencia de presión: el agua entra a alta presión, pasa por un estrechamiento llamado garganta, lo que acelera su velocidad y reduce la presión en esa zona.
Los inyectores operan en un amplio rango de presiones y requieren únicamente una presión mínima diferencial entre los extremos de entrada y de salida para iniciar el vacío en el puerto de succión.
Ventajas del Sistema Venturi en Agricultura
El uso del inyector Venturi en la agricultura ofrece múltiples beneficios:
- Economía: Es una solución más económica, ya que no requiere de bombas eléctricas ni sistemas complejos, siendo ideal para pequeños y medianos agricultores que buscan reducir costos.
- Precisión en la Dosificación: Permite una mezcla uniforme de fertilizantes con el agua, garantizando que las plantas reciban la cantidad exacta de nutrientes. Esto mejora el crecimiento de las plantas y reduce el riesgo de sobrefertilización.
- Seguridad: Es especialmente ventajoso su empleo con productos tóxicos o agresivos (por ejemplo, el ácido nítrico). Ya que el inyector Venturi aspira el producto y no lo somete a presión, no existe peligro alguno en su manejo, a diferencia de sistemas sometidos a presión.
- Fácil Mantenimiento: A diferencia de otros sistemas de inyección, no tiene partes móviles ni componentes electrónicos que puedan fallar con el tiempo. Solo necesita limpiarse periódicamente.
- Simplicidad: Su estructura es simple y robusta, sin piezas móviles.
- No Requiere Electricidad: Funciona con el vacío que las presiones crean en su interior, lo que simplifica su instalación y reduce los gastos operativos.
En comparación con métodos manuales de fertilización, el Venturi ofrece una mayor eficiencia y uniformidad, siendo especialmente útil en sistemas de riego por goteo donde se requiere una distribución precisa de nutrientes.
Limitaciones y Consideraciones en el Empleo del Inyector Venturi
A pesar de sus múltiples ventajas, el inyector Venturi presenta algunas limitaciones importantes a considerar:
- Pérdida de Carga: El inyector Venturi provoca una pérdida de carga o caída de presión en la conducción en la que va instalado. Es precisamente esta energía la que permite incorporar el producto.
- Rendimiento: El rendimiento del inyector está directamente proporcionado a la pérdida de carga provocada. Se deben buscar equipos de alto rendimiento que estén diseñados para que la diferencia entre la presión de entrada y salida para lograr la succión de la solución nutritiva sea la menor posible.
- Dependencia del Caudal Motriz: La cantidad inyectada por estos inyectores depende del caudal motriz y de la pérdida de carga (como mínimo del 20%) a través del inyector.
Es importante tener en cuenta que si el sistema de riego no mantiene un flujo de agua constante, la tubería puede dañarse o romperse por la presión acumulada.
Instalación del Inyector Venturi
El inyector Venturi se ha convertido en un aliado imprescindible para la fertirrigación gracias a su bajo coste, fácil instalación y funcionamiento sin electricidad. La instalación es clave para su correcto rendimiento.
Métodos de Instalación Comunes
Existen varias maneras de integrar el inyector Venturi en el sistema de riego:
- Instalación en Línea: El inyector se coloca directamente en la conducción principal de riego.

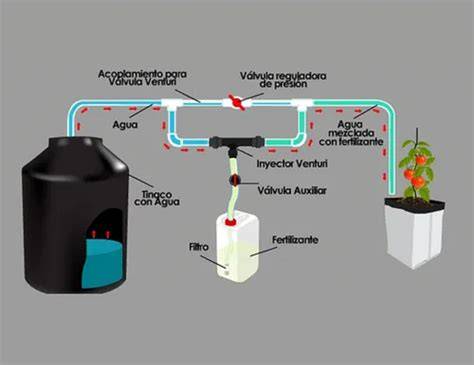

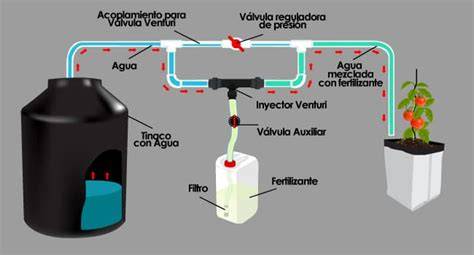

- Instalación en Bypass: Este es el método más común. El inyector Venturi se instala en una línea paralela (bypass) a la conducción principal. Esto se puede lograr de varias formas:
- Con una válvula manual regulable en la conducción principal o en el bypass, que genera una caída de presión.
- Con un regulador de presión.
- Con una bomba de agua para crear la diferencia de presión necesaria.
Para la instalación en bypass con una válvula de control, se cierra parcialmente una pequeña válvula de control en la línea principal para crear una diferencia de presión entre las tomas de aspiración e inyección del Venturi, permitiendo así su funcionamiento.
Consideraciones para la Instalación
- Debes ubicar el inyector en un lugar donde el agua pase a través de él con una presión constante.
- Es recomendable instalarlo antes de la válvula de control del sistema de riego para que el fertilizante se mezcle correctamente con el agua.
- Una vez instalado, se conecta el tubo de inyección al recipiente con el fertilizante, asegurándose de que el tubo esté bien ajustado y sin fugas.
- Es recomendable instalar una válvula de cierre en el tubo de aspiración para detener el flujo de agua cuando sea necesario realizar mantenimiento o ajustes.
Uso y Calibración del Sistema Venturi
Para garantizar una fertirrigación efectiva, es fundamental saber cómo usar y calibrar el inyector Venturi.
Activación del Inyector
El inyector comienza a funcionar cuando se abre la válvula auxiliar instalada en la manguera de succión. Para generar el efecto de succión, se debe cerrar de forma parcial la válvula que regula la presión de la línea principal hasta que se haya generado el flujo propio del dispositivo. Si se cierra la válvula principal más allá de este punto, la presión en el sistema de riego disminuiría.
El Caudalímetro
El caudalímetro ha de colocarse siempre en posición vertical. Mediante la llave de paso situada en la parte superior, se puede regular el caudal del producto inyectado con mucha precisión. Las indicaciones grabadas en el cono transparente del caudalímetro corresponden al flujo de agua limpia a nivel del mar.
Monitoreo de la Presión
Para un control adecuado, se recomienda el uso de manómetros, los cuales deben ser instalados antes y después del Venturi. Esto permite conocer la presión de entrada y salida de la solución en el Venturi y determinar la diferencia de presión con la que está operando el sistema de inyección del fertilizante.
Cálculo y Ajuste del Gasto de Inyección
La tasa o gasto de inyección es uno de los parámetros más importantes y se calcula dividiendo el volumen de la solución entre el tiempo de inyección. El caudal inyectado por el Venturi depende de los siguientes factores: presión aguas arriba del Venturi, caudal derivado por el mismo y dimensiones de este.
Para comprobar o calibrar un inyector de fertilizantes, es necesario aforar el gasto de la solución nutritiva que es inyectado al sistema de riego. De esta manera, las válvulas de paso son ajustadas para tener un consumo homogéneo de solución nutritiva y así aplicar la cantidad adecuada de nutrientes que requiere el cultivo.
Mantenimiento del Inyector Venturi
El mantenimiento del Venturi es esencial para prolongar su vida útil y garantizar un rendimiento óptimo. A diferencia de otros sistemas de inyección, no tiene partes móviles ni componentes electrónicos que puedan fallar con el tiempo. Solo necesitas limpiarlo periódicamente.
Es recomendable limpiar el inyector para eliminar cualquier residuo o depósito que pueda obstruir el flujo de agua o fertilizante. Para hacerlo, simplemente desconecta el tubo de inyección y enjuaga el interior del Venturi con agua limpia. También es importante revisar periódicamente los sellos y conexiones para asegurarte de que no haya fugas. Si el inyector no está funcionando correctamente, es posible que necesites ajustar la posición o reemplazar alguna pieza.
Alternativas al Inyector Venturi
Si bien el inyector Venturi es una solución excelente, existen otras alternativas de inyección de fertilizantes, cada una con sus propias características:
- Inyectores de Dosificación Eléctricos: Ofrecen una mayor precisión en la dosificación de fertilizantes, utilizando bombas para inyectar el producto.
- Sistemas de Fertirriego Automatizados: Combinan el riego con la aplicación programada de fertilizantes, ideales para grandes cultivos o para usuarios que buscan una solución completamente automatizada. Sin embargo, su costo es significativamente más alto.
- Métodos Manuales de Fertirrigación: Como la aplicación directa de fertilizantes al suelo o la mezcla previa del producto con el agua en un depósito. Son más económicos, pero ofrecen menos precisión y requieren más trabajo manual.
En resumen, el inyector Venturi es una excelente opción para quienes buscan una solución sostenible, económica y eficiente para la fertilización de sus cultivos. Sin embargo, si se requiere una mayor precisión o automatización, es posible que deban considerarse otras alternativas.
