En el panorama dinámico de los equipos industriales, los intercambiadores de calor desempeñan un papel fundamental en una amplia gama de aplicaciones, desde la generación de energía y el procesamiento químico hasta los sistemas HVAC y la producción de alimentos. Un intercambiador de calor es un equipo esencial para procesos industriales, diseñado para transferir calor entre dos fluidos a distintas temperaturas sin mezclarlos, gracias a paredes sólidas que los mantienen separados. Dentro de las múltiples tecnologías disponibles, el intercambiador de calor de coraza y tubos destaca por su eficiencia, robustez y adaptabilidad, características que optimizan los procesos productivos, facilitan el cumplimiento de normativas exigentes y garantizan la continuidad operacional.
¿Qué son las Normas TEMA?
TEMA es el conjunto de normas y estándares más habitual empleado por diseñadores, fabricantes y usuarios para la fabricación y el diseño de intercambiadores de calor. Estos estándares son utilizados en un amplio rango de industrias en cualquier parte del mundo, como el refino, la petroquímica y la energía.
El acrónimo TEMA corresponde a las siglas en inglés de la Asociación de Fabricantes de Intercambiadores Tubulares (Tubular Exchanger Manufacturers Association). Esta asociación está formada por los principales fabricantes de intercambiadores de calor de carcasa y tubos, y su sede se encuentra en Tarrytown, Nueva York. La asociación se fundó en 1939 y se reúne regularmente para actualizar los estándares publicados, responder a preguntas y discutir temas relacionados con la industria.
Las normas y estándares TEMA definen los tipos de intercambiadores de calor y establecen las tolerancias de mecanizado y montaje para sus componentes.
Clasificaciones y Designaciones de TEMA
Las normas TEMA ofrecen tres clases diferentes de intercambiadores de calor (Clase R, C y B) según la severidad de las condiciones operativas. La Clase R está diseñada para las condiciones de servicio más severas, como aplicaciones de alta presión y alta temperatura, mientras que la Clase C es adecuada para aplicaciones de uso general, siendo la menos restrictiva.

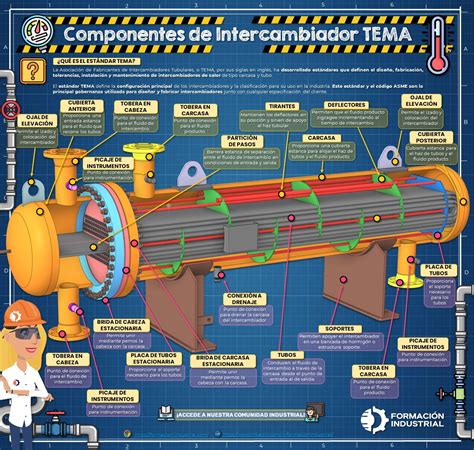

Las designaciones de TEMA se refieren a las partes que conforman el intercambiador de calor y dictan aspectos cruciales del diseño y mantenimiento:
- Ciertos diseños se consideran los más simples y económicos en la mayoría de los casos.
- Algunos tipos de diseño se recomiendan cuando la aplicación requiere la extracción frecuente del haz de tubos, facilitando las tareas de limpieza o inspección.
- Existen diseños más favorables al choque térmico en comparación con configuraciones como AEW o BEW, siendo adecuados para aplicaciones de máxima expansión térmica.
- En diseños específicos, el cabezal flotante se atornilla directamente a la placa tubular, lo que también facilita la retirada frecuente del haz de tubos.
- Además, otros diseños permiten que cada tubo tenga la capacidad de expandirse y contraerse independientemente, una característica crucial que se recomienda para aplicaciones de alto choque térmico.
Estándares Complementarios en la Industria de Intercambiadores de Calor
Además de TEMA, otros códigos y estándares internacionales son esenciales para el diseño y fabricación de intercambiadores de calor, garantizando su seguridad y rendimiento.
Código ASME para Calderas y Recipientes a Presión (BPVC)
El Código de Calderas y Recipientes a Presión (BPVC) de la Sociedad Estadounidense de Ingenieros Mecánicos (ASME) es uno de los estándares más reconocidos y adoptados para intercambiadores de calor en todo el mundo. El BPVC proporciona directrices integrales para el diseño, fabricación, inspección y prueba de recipientes a presión, incluyendo los intercambiadores de calor.
Uno de los objetivos principales de ASME BPVC es garantizar la seguridad de los recipientes a presión, estableciendo requisitos mínimos para su construcción. Al cumplir con este código, los fabricantes de intercambiadores de calor demuestran que sus productos están diseñados y construidos para soportar las condiciones operativas previstas sin representar un riesgo para el personal o la propiedad.
Además de la seguridad, ASME BPVC promueve la calidad y la coherencia en el proceso de fabricación. Proporciona requisitos detallados para las técnicas de fabricación, como soldadura y conformado, para asegurar que el intercambiador de calor cumpla con los criterios de diseño especificados. Esto ayuda a minimizar la variabilidad en la calidad del producto y garantiza que cada intercambiador de calor funcione como se espera.
La sección VIII del código ASME establece normas cruciales para los componentes sometidos a presión de los intercambiadores de calor, abarcando coraza, canales/cabezales, tapas, placas tubulares y tubos. Esta sección garantiza que las partes presurizadas cumplan con criterios estrictos de seguridad y rendimiento.
Normas de la Organización Internacional de Normalización (ISO)
La Organización Internacional de Normalización (ISO) desarrolla y publica una amplia gama de normas aplicables a los intercambiadores de calor. Una de las normas ISO clave para estos equipos es la ISO 15547, que proporciona directrices para la evaluación del rendimiento de los intercambiadores de calor de carcasa y tubos. Esta norma especifica los métodos para medir la tasa de transferencia de calor, la caída de presión y otros parámetros de rendimiento del intercambiador en diferentes condiciones de funcionamiento.
ISO también cuenta con normas relacionadas con la eficiencia energética, como la ISO 5199, que ofrece pautas para el diseño y operación de sistemas de calefacción, ventilación y aire acondicionado (HVAC), incluidos los intercambiadores de calor. Estas normas ayudan a promover el uso de tecnologías y prácticas energéticamente eficientes en el diseño y operación de intercambiadores de calor, lo que puede resultar en ahorros de energía significativos y un impacto ambiental reducido.
Principios de Funcionamiento de los Intercambiadores de Calor de Carcasa y Tubos
En los intercambiadores de calor de carcasa y tubos, la transferencia de energía térmica entre dos fluidos se logra mediante diferentes configuraciones de flujo:
- Flujo paralelo: Ambos fluidos entran por el mismo extremo del intercambiador y fluyen en la misma dirección, intercambiando calor hasta alcanzar una temperatura próxima la una de la otra, es decir, los fluidos tratan de alcanzar el equilibrio térmico entre ellos.
- Flujo contracorriente: Los fluidos se movilizan en direcciones opuestas, lo que permite una mayor diferencia de temperatura a lo largo del intercambiador y, por lo general, una mayor eficiencia.
- Múltiples pasos: Por medio de cabezales divididos o curvas en los tubos, se aumenta el número de pasos del fluido, incrementando la turbulencia y la tasa de transferencia de calor.
Comparación: Intercambiadores de Coraza y Tubos vs. Intercambiadores de Placas
Dentro de las tecnologías de intercambio de calor, los de coraza y tubos y los de placas son dos de los tipos más comunes, cada uno con sus propias ventajas y desventajas:
| Tipo de Intercambiador | Ventajas | Desventajas |
|---|---|---|
| Intercambiador de Coraza y Tubos |
|
|
| Intercambiador de Placas |
|
|
Los intercambiadores de placas ofrecen alta eficiencia térmica y modularidad, pero no son adecuados para aplicaciones con fluidos sucios, viscosos o a alta presión. En muchos procesos industriales, estos equipos se utilizan eficientemente como condensadores.
Aplicaciones Industriales y Beneficios de la Eficiencia Térmica
En la industria moderna, la eficiencia térmica es clave para garantizar procesos productivos seguros, sostenibles y rentables. Por eso, los intercambiadores de calor de coraza y tubos se posicionan como una solución esencial en sectores como el alimentario, farmacéutico, químico y petroquímico.
Una de las aplicaciones comunes de los intercambiadores de calor es en los sistemas de refrigeración de aceite. En muchos procesos industriales, como sistemas hidráulicos, motores y transformadores, el aceite se utiliza como lubricante y refrigerante. Sin embargo, el aceite puede calentarse durante el funcionamiento, lo que puede reducir su eficacia y provocar daños al equipo. Los intercambiadores de calor de carcasa y tubos son ideales para esta aplicación, asegurando una transferencia de calor eficiente y un funcionamiento confiable.
