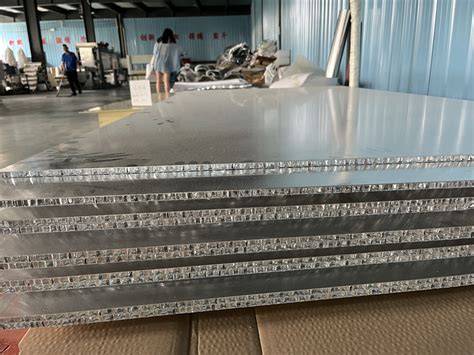

Los paneles de nido de abeja de aluminio son un tipo de panel compuesto metálico desarrollado con tecnología de paneles de nido de abeja, originalmente empleada en la industria aeronáutica. Este producto, también conocido como panel tipo sándwich de aluminio, se distingue por su alta rigidez y peso extremadamente bajo, lo que lo convierte en un material ideal para una gran cantidad de aplicaciones.
A diferencia del panel compuesto de nido de abeja convencional, los componentes de nuestro sistema -el "núcleo de nido de abeja de aluminio" y la "cubierta de aluminio" recubierta de serpentín- se unen en un proceso continuo. Esta metodología de fabricación garantiza una calidad del producto superior y una uniformidad excepcional de la superficie. Los materiales no se vuelven frágiles, sino que muestran propiedades resistentes, una excelente resistencia al pelado y una mayor resistencia estructural, haciéndolos menos susceptibles a la flexión. Además, el uso de paneles de aluminio tipo nido de abeja permite la fabricación de paneles de mayor tamaño, manteniendo una mejor planitud.
Características y Propiedades
Los paneles de aluminio tipo nido de abeja presentan diversas características deseables, como ligereza, alta resistencia, rigidez y resistencia a la corrosión. Además, ofrecen un rendimiento estable y una alta relación resistencia-peso. Su exclusiva estructura en nido de abeja proporciona una estructura estable y rígida que soporta condiciones climáticas extremas e impactos.
aluNID ® - Nido de Abeja de Aluminio de alta calidad
Propiedades Técnicas Detalladas
A continuación, se presenta una tabla comparativa de propiedades técnicas para diferentes espesores de panel de nido de abeja de aluminio, así como las características del núcleo de nido de abeja:
| Propiedad Técnica | 6 mm | 10 mm | 15 mm | 20 mm | 25 mm |
|---|---|---|---|---|---|
| Momento de inercia I [cm⁴ / m] | 1.01 | 3.13 | 10.78 | 19.85 | 31.67 |
| Módulo de sección W [cm³ / m] | 2.63 | 4.63 | 14.00 | 19.00 | 24.00 |
| Rigidez EI [cm² / m] | 7'100 | 21'900 | 75'500 | 139'000 | 221'700 |
| Índice de aislamiento acústico Airbone RW [d / B] | 21 | 21 | 22 | 23 | 25 |
| Conductividad térmica λ [w / m²k] | 0.95 | 1.35 | 1.78 | 2.25 | 2.70 |
| Resistencia térmica R (I / ^) [m²k / w] | 0.0063 | 0.0074 | 0.0084 | 0.0089 | 0.0093 |
| Coeficiente de Transición de Calor U (k) [w / m²k] | 5.67 | 5.64 | 5.605 | 5.59 | 5.575 |
| Aleación / Temple de la cubierta | |||||
| Cubierta | A3003 H18 / A3003 H16 | A5052 H34 | |||
| Resistencia a la tracción de la hoja de cubierta [N / mm²] | R m ≥125 | R m ≥220 | |||
| Prueba de estrés [N / mm²] | R p0.2 ≥80 | R p0.2 ≥130 | |||
| Elongación [%] | A 50 ≥5% | A 50 ≥10% | |||
| Módulo de elasticidad [N / mm²] | 7,000 kg / mm² | ||||
| Expansión térmica lineal | 2.4mm / m a 100 ℃ de diferencia de temperatura | ||||
| Resistente a la temperatura | Aproximadamente - 40 ℃ a + 80 ℃ | ||||
| Factor de Absorción de Sonido α s | 0.05 | ||||
Propiedades del Núcleo de Nido de Abeja
| Núcleo de Nido de Abeja | 1/4" | 3/8" | 1/2" | 3/4" | 1" |
|---|---|---|---|---|---|
| Densidad [kg / mm³] | 81 | 54 | 38 | 30 | 31 |
| Resistencia desnuda compresiva [kg / mm²] | 0.47 | 0.26 | 0.14 | 0.09 | 0.05 |
| Fuerza de aplastamiento [kg / mm²] | 0.19 | 0.08 | 0.05 | 0.03 | 0.02 |
| Resistencia de unión [kg / mm²] | 36 | 28 | 26 | 21 | 19 |
| Resistencia estabilizada a compresión [kg / mm²] | 0.50 | 0.27 | 0.15 | 0.09 | 0.06 |
| Módulo estabilizado compresivo [kg / mm²] | 111 | 67 | 31 | 18 | 12 |
Gama de Productos y Personalización
Los paneles de nido de abeja de aluminio están disponibles en varios grosores estándar de 6, 10, 15, 20 y 25 mm, con un grosor máximo de hasta 200 mm. Se suministran con anchuras estándar de 1220 mm o 1500 mm y una longitud máxima de hasta 8000 mm. La producción de tamaños y especificaciones especiales es posible bajo pedido.
Colores y Acabados
- Colores: 30 colores estándar, series de madera, piedra, metal, colores de anodizado, abrigo elegante, anodizado elegante, chispas.
- Revestimiento: PE (Poliéster), PVDF (Fluorocarbono), Nano.
- Espesor de la hoja de aluminio: Disponible en 0.5 mm, 0.7 mm, 0.8 mm, 0.9 mm, 1.0 mm. Aleación de aluminio estándar: A3003.
Tipos de Paneles Compuestos de Nido de Abeja
| Tipo | Espesor | Espesor de la hoja frontal de Al | Espesor de Al hoja posterior | Peso | Rigidez EI | Módulo de sección W |
|---|---|---|---|---|---|---|
| HW-06-0.7 | 6.0 mm | 0.7 mm | 0.7 mm | 5.0 kg / m² | 0.71 kN m² / m | 2.6 cm³ / m |
| HW-10-0.5 | 10 mm | 1.0 mm | 0.5 mm | 5.5 kg / m² | 1.73 kN m² / m | 4.7 cm³ / m |
| HW 10-0.7 | 10 mm | 1.0 mm | 0.7 mm | 6.0 kg / m² | 2.19 kN m² / m | 4.6 cm³ / m |
| HW-15-1 | 15 mm | 1.0 mm | 1.0 mm | 6.9 kg / m² | 7.55 kN m² / m | 14.0 cm³ / m |
| HW-20-1 | 50 mm | 1.0 mm | 1.0 mm | 7.5 kg / m² | 13.90 kN m² / m | 19.0 cm³ / m |
| HW-25-1 | 25 mm | 1.0 mm | 1.0 mm | 7.9 kg / m² | 22.17 kN m² / m | 24.0 cm³ / m |
Sistema de Recubrimiento y Acabados de Pintura
Las cubiertas de aluminio del panel de nido de abeja de aluminio vienen preacabadas de fábrica con un recubrimiento de PVDF (fluorocarbono) aplicado mediante un proceso de "Recubrimiento de rodillo de reserva". El espesor total de la película seca del recubrimiento es de un mínimo de 40 micras, y consiste en un revestimiento de conversión de cromato, un imprimador inhibidor y una capa de acabado. La superficie recubierta cumple estrictamente con la "Especificación para bobina revestida para aplicaciones de construcción exterior" emitida por ECCA (European Coil Coating Association) para lograr la calidad deseada.
Lacado
La superficie del panel está recubierta con un sistema de laca de alta calidad. Estos sistemas combinan una buena formabilidad y una excelente durabilidad de la superficie, siendo extremadamente resistentes a la intemperie, a la fuerte radiación solar y a los ataques de contaminación. El revestimiento de PVDF se aplica a la bobina de aluminio antes de la laminación en un panel de nido de abeja, utilizando un sistema de proceso de revestimiento de bobina continua importado de Corea. Las capas múltiples se cocinan individualmente a temperaturas entre 200 ℃ y 260 ℃. La calidad del recubrimiento se prueba de acuerdo con los estándares establecidos por ASTM (EE. UU.). La superficie acabada del panel de panal de aluminio está protegida de fábrica con una película pelable autoadhesiva. El reverso de los paneles es de laca de poliéster preacabada o se aplica en fábrica, siguiendo el mismo proceso y cumpliendo con los mismos estándares y especificaciones.

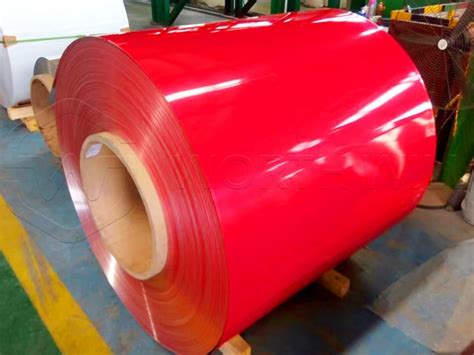

Bobina de Aluminio Revestida de Color PVDF
La bobina de aluminio revestida de color PVDF, con buenas pinturas de PVDF y el alto rendimiento de la bobina de aluminio, se produce mediante un recubrimiento de rodillo avanzado. El átomo de flúor, con el mayor rendimiento electronegativo, puede formar un FC estable de alta unión, y además, tiene una estructura de molécula de simetría especial.
Características del Rendimiento de la Bobina Recubierta de PVDF
- Excelente durabilidad a prueba de intemperie
- Anti-ultravioleta
- Alta resistencia a la erosión
- Color estable y brillo
- Buen rendimiento de procesamiento mecánico
- Resistencia a la abrasión
- Anti-impacto
- Alta flexibilidad
Resultados de Pruebas de Rendimiento de la Bobina Recubierta de PVDF
| Ítem | Elemento de prueba | Estándar (ECCA / ASTM) | Estándar Nacional | Resultado de la prueba |
|---|---|---|---|---|
| 1 | Diferencia de color | ECCA T3 ΔE≤2.0 | ΔE≤1.5 | |
| 2 | Diferencia de brillo | ECCA T2 ≤10 | ≤5 | |
| 3 | Espesor del recubrimiento | ECCA T1 (Dos capas Min 23μm, Tres capas Min 30μm) | Dos capas ≥25μm, Tres capas ≥34μm | |
| 4 | Dureza del lápiz | ASTM D3363 ≥HB | HB | |
| 5 | T-bend | ASTM D4145 ≤2T | ≤2T | |
| 6 | Adhesión | ASTM D3359 Grado 0 | Grado 0 | |
| 7 | Impacto | ASTM D2794 ≥50kg.cm | ≥50kg.cm | |
| 8 | Resistencia al agua hirviendo | GB / T17748 2h | 4h Sin cambios | |
| 9 | Resistencia a disolventes | ASTM D2248 | 500 veces sin interrupción | |
| 10 | Resistencia a la acidez | ASTM D1308 5% HCL 24 horas | Sin cambios | |
| 11 | Resistencia alcalina | ASTM D1308 5% NaOH 24 horas | Sin cambio de color △ E≤2.0 | |
| 12 | Resistencia al ácido nítrico | AAMA620 △ E≤5.0 | △ E≤5.0 | |
| 13 | Resistencia al aceite | ASTM D1308 20 # de aceite 24 horas | Sin cambios | |
| 14 | Resistencia a la sal | ASTM B117 4000 hrs ≤Grade 1 | Ningún cambio | |
| 15 | Resistencia a la abrasión | ASTM D968 ≥5L / μm | ≥5L / μm | |
| 16 | Resistencia a la suciedad | GB / T9780 ≤5% | 5% | |
| 17 | Retención de color | GB / T16259 4000 h △ E≤4.0 | 4000 h △ E≤3.0 | |
| 18 | Brillo (debilitamiento) | 4000 h ≤ grado 2 | 4000 h ≤ grado 2 | |
| 19 | Chalking | 4000 h Sin cambios | 4000 h Sin cambios |
Especificaciones de la Bobina Recubierta de PVDF
- Espesor: 0,18 mm - 1,6 mm.
- Aleación habitual: 1100, 8011, 3003, 5052; otras aleaciones según los requisitos del cliente.
- Peso de la bobina: 5 MT.
- Ancho habitual: 1200 mm, 1250 mm, 1270 mm, 1520 mm; otro ancho según los requisitos del cliente.
Sistemas de Recubrimiento Duranar
Los sistemas de recubrimiento DURANAR ofrecen un rendimiento superior y un color duradero. No se blanquea ni se abolla al exponerse a la niebla salina. Resiste el deterioro por tiza, decoloración, rayos UV y degradación alcalina. No se mancha con ácidos minerales ni productos de limpieza. Además, cuenta con excelente adhesión, integridad de la película y flexibilidad, y resiste el astillado, agrietamiento, erosión, abrasión e impacto.
Aplicaciones Versátiles de los Paneles de Nido de Abeja de Aluminio
Los paneles compuestos de nido de abeja de aluminio son conocidos por su excepcional resistencia, construcción ligera y versatilidad. Estos paneles versátiles están diseñados para atender a una gran variedad de industrias.
Arquitectura y Construcción
A medida que los muros exteriores de los edificios continúan evolucionando, las fachadas de muro cortina de aluminio se vuelven cada vez más populares, superando a materiales tradicionales como la piedra y convirtiéndose en un favorito en la industria de la construcción. El material principal utilizado en estos muros cortina de aluminio son los paneles de aluminio alveolar. Los paneles de nido de abeja tienen una estructura plana, rígida y estable, y pueden utilizarse como material de soporte para superficies decorativas de metal, vidrio, piedra y otros materiales en edificios.
Los paneles de nido de abeja de aluminio también pueden utilizarse para proyectos de decoración de paredes interiores, techos, tabiques y otros. Un ejemplo visualmente impactante es un edificio que presenta paneles de aluminio en forma de panal y vidrio gris europeo oscuro. Los perfiles de aluminio están finamente elaborados para resaltar la geometría transparente de los paneles de aluminio en forma de panal y el amplio vidrio Low-E. El discreto efecto de la superficie de aluminio y el vidrio de espejo de alta reflexión reflejan los cambios de luz y oscuridad del entorno, creando infinitas posibilidades y un ambiente de ensueño con la misma forma.
Transporte
El uso de paneles de aluminio de nido de abeja en el transporte es un testimonio de sus beneficios transformadores en toda la industria. Estos paneles se utilizan ampliamente en la fabricación de vehículos como automóviles y aviones, gracias a sus propiedades de ligereza y alta resistencia.
Exhibición e Industria
Los paneles de nido de abeja de aluminio son altamente planos, fáciles de procesar y se pueden personalizar con tratamiento superficial, lo que los convierte en materiales ideales para vallas publicitarias y paneles de exhibición. También se utilizan en la fabricación de muebles, como escritorios de oficina, armarios, estanterías de exhibición, entre otros.
Ventajas Económicas y de Producción
Los paneles de nido de abeja de aluminio son muy rentables. Debido a su ligereza, reducen los costos de envío e instalación, mientras que su durabilidad minimiza los costos de mantenimiento y reemplazo. Además, muchos fabricantes ofrecen precios directos de fábrica, lo que también contribuye al ahorro de costos.
La producción de núcleos de nido de abeja requiere el uso de equipos de fabricación profesionales, como máquinas compuestas, máquinas de aplicación de adhesivo, hornos de calentamiento, enrolladoras, etc.
Proveedores y Soluciones
Empresas como Aludecor, CHAL Aluminium Corporation y Wellste se destacan en la industria de paneles de nido de abeja de aluminio. Aludecor, con más de 21 años de experiencia, ha establecido el estándar de la industria en soluciones arquitectónicas confiables, con su NexCore como núcleo de panel de nido de abeja indígena. Wellste es un fabricante profesional de paneles alveolares de aluminio que ofrece soluciones rentables sin comprometer la calidad, recomendando un mínimo de 3 pulverizaciones en los paneles de las paredes exteriores para fines de construcción. Wellste destaca por su alta capacidad de producción, calidad excepcional y precios competitivos. Worthwill también es un fabricante y proveedor profesional que cuenta con un equipo de I+D técnico para ayudar en la elección e instalación del panel adecuado.
Las estructuras de nido de abeja pueden ser naturales o artificiales con geometría de panal. Las aleaciones comunes utilizadas incluyen 3003, 3005, 3103, 3104, 5052, 5056. El espesor puede variar desde 0.045" hasta 0.92" o ser personalizable, con espesores de pared de 0.02mm a un máximo de 0.12mm. La resistencia a la compresión es de 1.22 N/mm² y la densidad puede ser de 25, 28.8, 76.9, 83, 96 Kg/m³ o según los requerimientos. El espesor del panel puede ser de 0.5mm, 0.6mm, 0.8mm, 1mm, 1.5mm, 3mm o personalizable. Los tratamientos superficiales incluyen anodizado, acabado de laminación, repujado y espejo (pulido).
