Mantenimiento del Citroën Berlingo y Peugeot Partner
El Citroën Berlingo y su casi idéntico gemelo, el Peugeot Partner, han alcanzado un éxito mundial como vehículos polifacéticos. Estos vehículos han estado disponibles en diversos formatos de chasis, incluyendo furgoneta, coche y camioneta, y se han vendido y fabricado en múltiples regiones del mundo durante más de dos décadas. Esto los convierte en unas de las furgonetas de transporte de pasajeros más comunes en los talleres.
Procedimiento de Desmontaje de la Transmisión

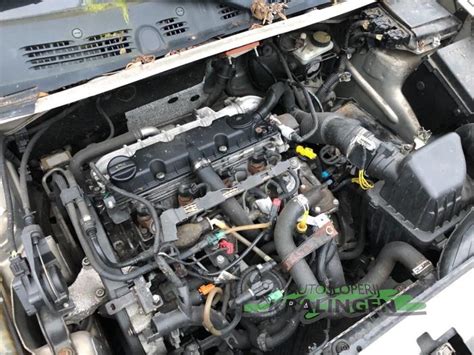

El proceso de mantenimiento en el taller comenzó con la desactivación del contacto del vehículo. Una vez abierto el capó, se procedió a retirar la cubierta del motor y el conducto de entrada de aire. Posteriormente, se desconectó y extrajo la batería junto con su bandeja, facilitando así el acceso. Esto permitió desconectar el interruptor de la luz de marcha atrás y el cable de tierra de la caja de cambios, además de extraer el calentador de agua. Acto seguido, se liberaron las varillas del selector de marchas.
Uno de los desafíos en este procedimiento es la extracción de un tornillo y un perno que resultan inaccesibles sin retirar previamente el catalizador, cuya extracción presenta una limitación de acceso significativa.
Extracción del Catalizador
Para abordar esta dificultad, se colocó un cartón protector entre el radiador y el catalizador para prevenir posibles daños. A continuación, se retiraron todos los tornillos del escudo térmico, seguidos de las abrazaderas del tubo de escape y el turbo. Con estos pasos completados, se procedió a la cuidadosa extracción del catalizador y sus escudos, lo que finalmente proporcionó acceso al tornillo y al perno que debían ser removidos.

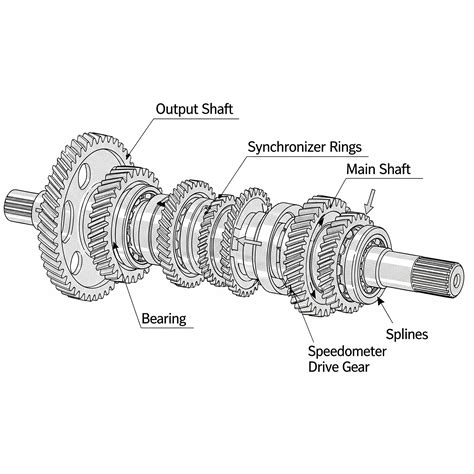

Desmontaje de Componentes de la Transmisión
Una vez liberado el acceso, se elevó el vehículo y se procedió a quitar el tapón de drenaje de aceite de la transmisión, permitiendo que el aceite se drenara por completo. Tras bajar el vehículo a una altura de trabajo adecuada, se retiraron ambas ruedas delanteras. Seguidamente, se quitaron los clips «R» de las tuercas de sujeción del cubo y las propias tuercas. Luego, se soltaron las dos rótulas inferiores delanteras, liberándolas de los cubos. Se retiró el eje de transmisión izquierdo del vehículo y, a continuación, se desatornilló y extrajo la varilla de torsión, que estaba fijada al soporte inferior del motor trasero. Posteriormente, se desatornillaron los tornillos de sujeción del rodamiento del soporte del eje de transmisión derecho, procediendo a su extracción.
En esta etapa, la transmisión parecía estar lista para ser retirada. Sin embargo, surgió una complicación: el sensor de velocidad, accionado por la transmisión, requería que su cableado fuera desconectado antes de poder extraer la transmisión. El ángulo de colocación del sensor, contra el motor, imposibilitaba esta desconexión directa.
Solución para la Extracción del Sensor de Velocidad
Para superar este obstáculo, la carcasa del sensor de velocidad tuvo que ser retirada de la transmisión, lo que finalmente permitió desenganchar el cableado. Trabajando bajo la transmisión, se desatornilló el cable de tierra y se desenganchó el cableado de la sonda Lambda.
Inspección y Reacondicionamiento de Componentes del Embrague

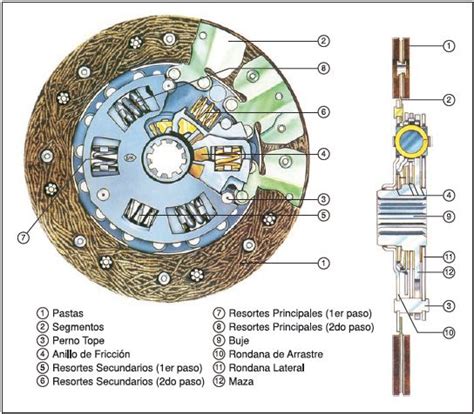

Con todas las piezas exteriores retiradas, se apoyó el motor y se soltó el soporte superior de la transmisión. El plato de presión del embrague y el disco de fricción fueron retirados del volante para su inspección en busca de desgaste inusual. Se observó que la horquilla del embrague posee un pivote de plástico, susceptible de agrietarse, por lo que se engrasó antes de su reinstalación. Junto con el manguito guía del cojinete de embrague, que también tiende a desgastarse con el tiempo, se procedió a su montaje. El cojinete se colocó en la horquilla y se probó el funcionamiento del mecanismo de embrague para asegurar su suavidad, antes de aplicar una ligera capa de grasa en el eje de entrada. Estos pasos prepararon la transmisión para su montaje en el motor.
Reensamblaje de la Transmisión
La transmisión fue alineada con el motor y asegurada en su posición con algunos de los tornillos de la campana. Posteriormente, se volvieron a colocar todas las piezas retiradas durante el proceso de desmontaje, asegurando que todos los tornillos y fijaciones estuvieran correctamente apretados. Finalmente, se reinstaló la batería y su bandeja, y se puso a cero el reloj del vehículo.
Seminario sobre el Potencial Hídrico del Suelo
La marca Blue Print, parte de bilstein group, presenta información relevante sobre la medición del potencial hídrico.
¿Qué es el Potencial Hídrico y por qué es Importante?
El potencial hídrico se refiere a la energía necesaria, por unidad de cantidad de agua, para transportar una cantidad infinitesimal de agua desde una muestra hasta un depósito de referencia de agua pura libre. Para comprender este concepto, es útil comparar el agua de una muestra de suelo con el agua de un vaso. El agua en el vaso está relativamente libre y disponible, mientras que el agua del suelo está ligada a superficies, diluida por solutos y sujeta a presión o tensión. De hecho, el agua del suelo posee un estado energético diferente al del agua "libre". El agua libre se puede acceder sin ejercer energía alguna, mientras que el agua del suelo solo puede extraerse gastando energía.
El potencial hídrico del suelo es una propiedad diferencial. Para que la medición sea significativa, se debe especificar una referencia, siendo la más común el agua pura y libre en la superficie del suelo, cuyo potencial hídrico es cero.
Principios Fundamentales del Flujo de Agua
Existen dos principios clave que rigen el comportamiento del agua en el suelo:
- El agua siempre fluirá de un potencial alto a un potencial bajo. Esta es una manifestación de la segunda ley de la termodinámica: la energía fluye a lo largo del gradiente de la variable intensiva. El agua se moverá de un lugar de mayor energía a otro de menor energía hasta que se alcance el equilibrio.

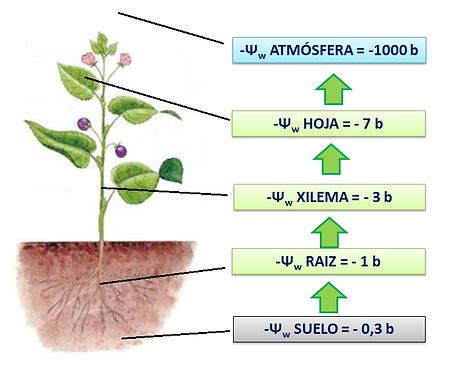

- El agua líquida se desplaza desde el suelo hasta las raíces, a través de ellas, por el xilema de las plantas, hasta las hojas, y finalmente se evapora en las cavidades subestomáticas de la hoja. La fuerza motriz de este flujo es un gradiente de potencial hídrico. Por lo tanto, para que el agua fluya, el potencial hídrico de la hoja debe ser inferior al potencial hídrico del suelo.
Por ejemplo, si el potencial hídrico del suelo es de -0.3 MPa y el de las raíces es ligeramente más negativo, a -0.5 MPa, las raíces extraerán agua del suelo. Posteriormente, el agua ascenderá por el xilema y se transpirará a través de las hojas.
Variables Extensivas vs. Intensivas en el Contexto del Suelo
Para entender el potencial hídrico, es necesario distinguir entre propiedades extensivas e intensivas.
- Una variable extensiva describe la extensión (o cantidad) de materia o energía. El contenido de agua del suelo es un ejemplo de variable extensiva, ya que indica la cantidad de agua presente en el medio.
- Una variable intensiva describe la intensidad o la calidad (y en la mayoría de los casos, la disponibilidad) de una propiedad en el medio ambiente. El potencial hídrico del suelo es una variable intensiva.
Un ejemplo para ilustrar esta diferencia es el calor: el contenido de calor es una variable extensiva (la cantidad de calor almacenado en una habitación), mientras que la temperatura es una variable intensiva (la intensidad del calor). Si se pone en contacto un objeto caliente con uno frío, es la diferencia de temperatura (intensiva) la que rige el flujo de energía.
Contenido de Agua vs. Potencial Hídrico
El contenido de agua en el suelo puede ser engañoso porque no predice cómo se moverá el agua. Por el contrario, el potencial hídrico mide el estado energético del agua y, por lo tanto, explica el movimiento del agua de maneras que de otro modo serían contraintuitivas.

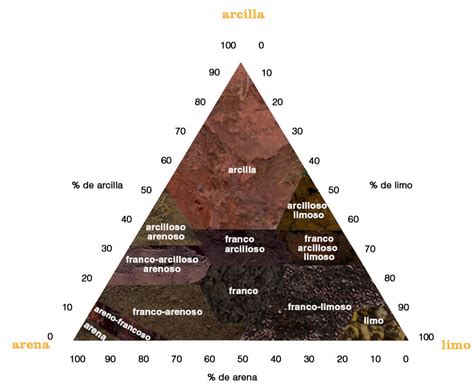

Para una planta, el potencial hídrico define su nivel de "confort". El contenido de agua por sí solo no es un indicador fiable, ya que diferentes tipos de suelo (arena, arcilla, tierra para macetas) retienen el agua de manera distinta. Por ejemplo, una arena con un 30% de contenido de agua puede estar demasiado húmeda para un crecimiento óptimo, limitando la aireación de las raíces. En contraste, una arcilla con el mismo 30% de contenido de agua podría tener una disponibilidad hídrica muy diferente.
Las mediciones del potencial hídrico indican claramente el agua disponible para la planta. Existe una escala de referencia sencilla: el rango óptimo para la mayoría de las plantas se sitúa entre -2 y -5 kPa (lado muy húmedo), hasta aproximadamente -100 kPa (extremo más seco del óptimo). Por debajo de este valor, las plantas entran en déficit, y por encima de -1000 kPa, comienzan a sufrir daños permanentes.
Componentes del Potencial Hídrico
El potencial hídrico total es la suma de varios componentes:

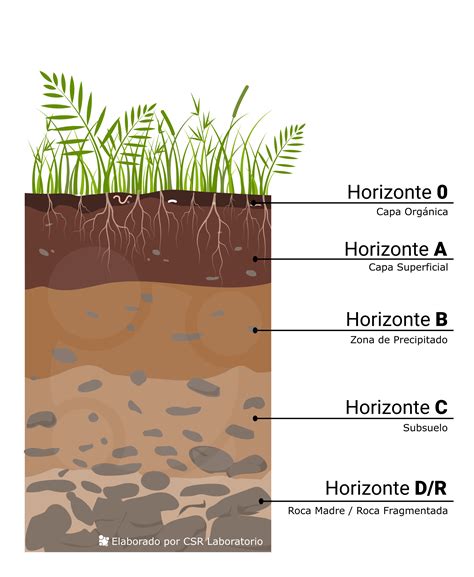

- Potencial Mátrico: Es el componente más significativo en suelos y está relacionado con el agua que se adhiere a las superficies del suelo debido a enlaces de hidrógeno y fuerzas de Van der Waals. El tamaño de las partículas del suelo y su superficie influyen en la fuerza con la que el agua se adhiere.
- Potencial Osmótico: Describe la dilución y la unión del agua por solutos disueltos. Afecta al sistema si existe una barrera semipermeable (como las membranas celulares de las raíces de las plantas) que impide el paso de los solutos.
- Potencial Gravitatorio: Surge debido a la posición del agua en un campo gravitatorio, pudiendo ser positivo o negativo en relación con un punto de referencia.
- Potencial de Presión: Es una presión hidrostática o neumática aplicada al agua. Puede ser positivo (como bajo la superficie de aguas subterráneas) o negativo (succión).
Métodos de Medición del Potencial Hídrico
Existen principalmente dos métodos para medir el potencial hídrico:
- Tensiómetros: Funcionan en el rango húmedo (0 a aproximadamente -0.2 MPa). Los tensiómetros especiales, que retrasan el punto de ebullición del agua, pueden extender su rango.
- Métodos de Presión de Vapor: Incluyen el higrómetro de punto de rocío, que permite mediciones en un rango más amplio, desde -0.1 hasta -300 MPa.
Otros métodos tradicionales como los bloques de yeso, las placas de presión y el papel de filtro también son relevantes.
Placas de Presión
Introducidas en la década de 1930 por L.A. Richards, las placas de presión no miden directamente el potencial hídrico, sino que llevan la muestra a un potencial hídrico específico aplicando presión y permitiendo la salida del exceso de agua a través de una placa cerámica porosa. Se utilizan comúnmente para obtener curvas características de humedad del suelo. Sin embargo, pueden surgir errores, especialmente con potenciales hídricos bajos, debido a la obstrucción de poros, restricciones de flujo, pérdida de contacto hidráulico o reabsorción de agua.
Higrómetro de Punto de Rocío WP4C
Este instrumento, uno de los pocos disponibles comercialmente que utiliza la técnica de presión de vapor, enfría un pequeño espejo hasta que se forma rocío. Las versiones más actuales ofrecen una precisión de ±1% en el rango de -5 a -300 MPa y son relativamente fáciles de usar.
Hyprop
Este sistema utiliza dos minitensiómetros de precisión para medir el potencial hídrico en diferentes niveles dentro de una muestra de suelo saturada mientras esta se encuentra en una balanza de laboratorio. El instrumento mide simultáneamente los cambios en el potencial hídrico y el peso de la muestra a medida que esta se seca, produciendo una curva completa de liberación de humedad en el rango húmedo. Por debajo de -250 kPa, los tensiómetros pueden cavitar.
Evolución en la medida del potencial hídrico del suelo sensor MPS 6
Consideraciones Adicionales
Los regantes y científicos utilizan sensores de potencial hídrico junto con sensores de contenido de agua para determinar la disponibilidad de agua para las plantas. Esta combinación de datos permite identificar el rango óptimo de contenido de agua para las plantas y detectar cuándo el suelo tiene un exceso de agua.
