Los transistores de efecto de campo (FET), al igual que los transistores de unión bipolar (BJT), son dispositivos semiconductores fundamentales en la electrónica moderna que amplifican o conmutan señales electrónicas. Se distinguen por ser dispositivos controlados por voltaje, no por corriente, lo que les confiere una impedancia de entrada muy alta y un bajo consumo de energía, ideales para la miniaturización y la fabricación de circuitos integrados. Los FET utilizan un campo eléctrico para controlar el flujo de corriente entre sus terminales de fuente y drenaje.
Principios de Funcionamiento del FET

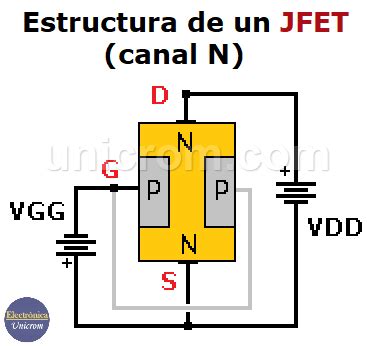

Un FET es un dispositivo unipolar donde la corriente es transportada únicamente por los portadores mayoritarios (electrones en JFET de canal N, huecos en JFET de canal P). Al controlar el voltaje entre la puerta y la fuente (VGS), la corriente de salida varía. El voltaje aplicado al drenaje se denomina VDS (a veces VDD) y el voltaje a la puerta se denomina VGS o VGG.
Regiones de Operación
El funcionamiento o las características de un JFET se dividen en tres regiones principales:
- Región Óhmica (VDS > 0 y VDS < VP): En esta región, la capa de agotamiento del canal es muy pequeña y el FET actúa como una resistencia variable. La corriente de drenaje (ID) aumenta con VDS. Al aumentar VGS (haciéndolo más negativo para un canal N), la conductancia del canal disminuye y la resistencia aumenta. La resistencia del canal varía generalmente de 100 ohmios a 10K ohmios, controlada por el voltaje. Por lo tanto, el transistor actúa como una resistencia controlada por voltaje en esta región.
- Región de Saturación (VDS > VGS - VP): Esta región comienza cuando VDS es mayor que VGS menos el voltaje de pellizco (VP). Aquí, la corriente de drenaje (ID) depende completamente de VGS y no de VDS. El FET opera en esta región para amplificar señales y para operaciones de conmutación. Cuando VGS es cero, fluye la corriente ID máxima. A medida que VGS se hace más negativo, ID disminuye. A un valor particular de VGS, la corriente de drenaje fluye constantemente, por lo que esta región también se denomina región de corriente constante.
- Región de Corte (VGS < VP): En esta región, la corriente de drenaje (ID) es cero y el dispositivo está APAGADO. El voltaje de la puerta a la fuente (VGS) es más negativo que el voltaje de pellizco (VP), lo que significa que el canal se cierra y no permite el flujo de corriente a través del dispositivo.
El FET como Interruptor
El FET puede utilizarse como interruptor al operarlo en las regiones de corte y saturación. Cuando VGS es cero, el FET opera en saturación, fluye la corriente máxima y el dispositivo está completamente ENCENDIDO. Cuando VGS es más negativo que el voltaje de pellizco, el FET opera en corte, no permite flujo de corriente y está completamente APAGADO.
Configuraciones de Interruptor con JFET
Los JFET se pueden usar como interruptores en diferentes configuraciones, como el interruptor de derivación o el interruptor en serie.
- FET como Interruptor de Derivación: Cuando VGS es cero, el FET se enciende (saturación) con una resistencia muy pequeña (casi 100 ohmios). El voltaje de salida es aproximadamente cero debido a que la resistencia de drenaje (RD) es muy grande. Cuando se aplica un voltaje negativo igual al voltaje de pellizco a la puerta, el FET opera en corte (alta resistencia) y el voltaje de salida es igual al voltaje de entrada.
- FET como Interruptor en Serie: En esta configuración, el FET actúa como un interruptor cerrado si el voltaje de control es cero y como un interruptor abierto si el voltaje de control es negativo. Cuando el FET está ENCENDIDO, la señal de entrada aparece en la salida; cuando está APAGADO, la salida es cero.
JFET de Canal P como Conmutador
El funcionamiento es similar al JFET de canal N, pero requiere voltaje positivo en la puerta. Con voltaje de puerta a fuente cero, el FET está en saturación (ENCENDIDO) y permite el flujo de corriente. Con un voltaje positivo suficiente entre puerta y fuente, el FET se corta (APAGADO).

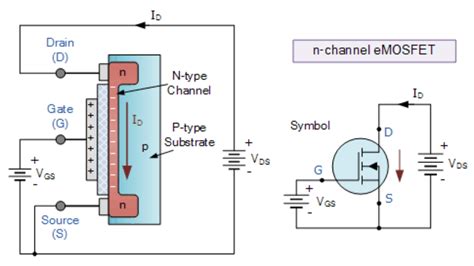

MOSFET como Conmutador
Otro tipo de FET, el MOSFET, también es un dispositivo controlado por voltaje. El voltaje umbral (VT) es el nivel de VGS en el que la corriente de drenaje comienza a fluir. Al aumentar VGS, la corriente de drenaje aumenta y, si VDS se mantiene constante, ID alcanzará un nivel de saturación. Un MOSFET opera en modo de corte cuando VGS está por debajo del umbral, actuando como un interruptor ABIERTO. En saturación, con VGS máximo, la resistencia del canal es mínima y el MOSFET está completamente ENCENDIDO.
Los MOSFETs son ampliamente utilizados como conmutadores, especialmente para controlar LEDs, relés, motores y otros circuitos de control electrónico. Para cargas inductivas, es necesario utilizar diodos de rueda libre para proteger el MOSFET contra voltajes inducidos.
Fuente de Corriente Constante basada en FET
Una fuente de corriente constante es aquella que mantiene la corriente invariable a través de una carga, incluso si la resistencia de la carga o el voltaje de suministro cambian dentro de ciertos límites. Los FET, particularmente los MOSFET, pueden configurarse para actuar como fuentes de corriente constante.
En el contexto de alimentar LEDs que requieren corrientes constantes específicas (por ejemplo, 300 mA para un LED rojo a 2.1V, y 350 mA para LEDs verde y azul a 3.5V), una configuración de MOSFET como fuente de corriente constante es posible y deseable para evitar la disipación excesiva de potencia que se generaría con reguladores lineales como el LM317, especialmente si se necesitan múltiples fuentes independientes.
Configuración de MOSFET para Corriente Constante
Para lograr una corriente constante con un MOSFET, el dispositivo debe operar en su región de saturación. En esta región, la corriente de drenaje (ID) es casi independiente del voltaje drenaje-fuente (VDS) y se controla principalmente por el voltaje puerta-fuente (VGS).

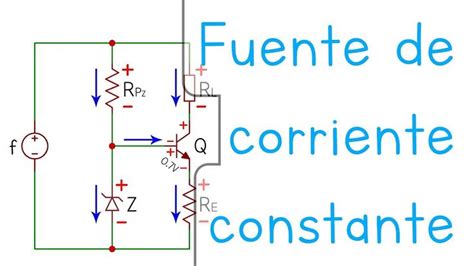

Una configuración común implica el uso de un MOSFET en conjunto con una resistencia en la fuente y una referencia de voltaje. Por ejemplo, en el circuito mostrado (refiriéndose a la imagen que no está, pero se describe verbalmente en el borrador como un circuito básico), un transistor Q1 (PNP) junto con Q2 y Q3 establecen un Vbe en Q1 que permite una caída de voltaje constante en R1, resultando en una corriente de colector constante.
Para un MOSFET, se podría usar una configuración similar: el cátodo del LED se conectaría al drenaje del MOSFET. El MOSFET se polarizaría de tal manera que el voltaje puerta-fuente establezca una corriente de drenaje deseada y constante. La resistencia R2 entre la puerta y la fuente, si existe en un diseño, cumple la función de evitar problemas de polarización y asegura que el MOSFET se apague correctamente cuando no hay señal de control, o establece un punto de operación específico. También podría ser parte de un divisor de voltaje para establecer el VGS.
La clave para generar corrientes constantes para los LEDs con MOSFETs es asegurar que el MOSFET esté en saturación y que su VGS se controle con precisión. Esto puede lograrse mediante:
- Retroalimentación: Un circuito de retroalimentación puede monitorear la corriente del LED (por ejemplo, midiendo la caída de voltaje a través de una pequeña resistencia en serie con el drenaje o la fuente) y ajustar dinámicamente el VGS del MOSFET para mantener la corriente deseada. Esto es un concepto de fuente de corriente constante "activa".
- Referencias de Voltaje: Utilizar una referencia de voltaje estable para establecer el VGS del MOSFET. Por ejemplo, un diodo Zener o un TL431 pueden proporcionar un voltaje de referencia preciso.
- Diseño de Circuito Integrado Específico: Para aplicaciones de producción en masa o donde se requieren múltiples fuentes de corriente constante, se pueden utilizar ICs especializados diseñados para controladores de LED que incorporan FETs y circuitos de control para una corriente constante precisa. Estos ICs minimizan la complejidad y los componentes externos.
La elección de la configuración dependerá de la precisión requerida, la disipación de potencia, el costo y la complejidad del diseño. Es fundamental consultar las hojas de datos de los MOSFETs para comprender sus parámetros de operación seguros (SOA), capacitancias terminales, temperaturas máximas absolutas y clasificaciones de voltaje/corriente.
Tipos de FET y sus Aplicaciones
Los FETs se subdividen en tres tipos principales:
- FETs de Puerta Aislada (MOSFETs): Son los más comunes, con un amplio rango de aplicaciones prácticas, especialmente en electrónica de potencia para conmutación de kW. Se utilizan en microcontroladores, gestión de energía y circuitos digitales debido a su rápida conmutación y alta impedancia de entrada.

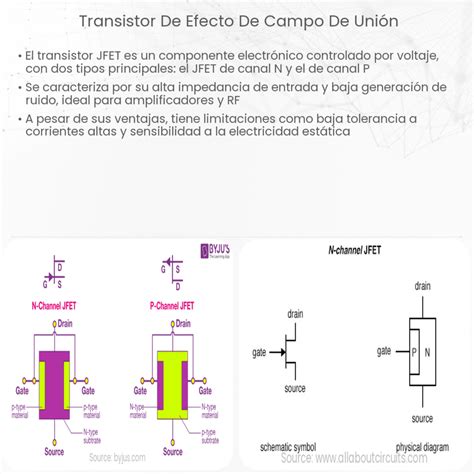

- FETs de Unión (JFETs): Los primeros FETs, con una estructura más simple. Operan en modo de agotamiento (normalmente activos) y se utilizan en osciladores o circuitos de temporización de precisión debido a su menor deriva de frecuencia.
- FET de Metal-Semiconductor (MESFET): Se utilizan en aplicaciones de RF que requieren salida de alta potencia, como controladores o interruptores, con anchos de banda que alcanzan los 30 GHz.
Otros materiales avanzados han dado lugar a los Transistores de Alta Movilidad de Electrones (HEMT), que utilizan materiales como GaAs y GaN. Estos son dispositivos de heteroestructura con capas apiladas composicionalmente diferentes, ofreciendo mayor movilidad de electrones, mayor capacidad de manejo de potencia, frecuencias más altas y mejor disipación de calor.
Parámetros Clave de los FET
Para el diseño y selección de FETs, es crucial comprender varios parámetros eléctricos:
- Voltaje Umbral (Vth): Voltaje mínimo de puerta-fuente para crear un canal conductor.
- Voltaje Puerta-Fuente (VGS): Controla la conductividad del canal. Los límites máximos (normalmente ±20 V) protegen el óxido de la puerta.
- Corriente de Drenaje (ID): Cantidad de corriente que fluye del drenaje a la fuente. Controlada por VGS hasta la saturación.
- Resistencia Drenaje-Fuente en ON (RDS(on)): Mide la resistencia cuando el FET está completamente activado, afectando la pérdida de potencia.
- Clasificación VDS: Voltaje máximo que el FET puede soportar entre drenaje y fuente antes de romperse.
- Capacitancia de Puerta: Controla la velocidad de conmutación del FET. Una mayor capacitancia limita la velocidad.
El Área de Operación Segura (SOA) de un FET define la combinación de voltaje drenaje-fuente (VDS) y corriente de drenaje (ID) dentro de la cual puede operar sin fallar. También es crucial considerar la temperatura de unión, ya que una temperatura excesiva puede llevar al fallo del MOSFET.
Ventajas y Limitaciones de los FET
Ventajas
- Bajo Consumo de Energía: Ideales para dispositivos alimentados por batería, ya que la puerta solo necesita energía durante la carga o descarga.
- Alta Eficiencia: Los FET de GaN, por ejemplo, ofrecen una eficiencia notable gracias a su baja resistencia en serie, tiempos de conmutación más rápidos y menor carga de recuperación inversa.
- Miniaturización: Permiten la reducción de tamaño y peso del sistema al requerir menos disipación de calor y permitir el uso de componentes pasivos más pequeños.
- Alta Impedancia de Entrada: Permiten muestrear señales sin interferir con la fuente.
- Alta Velocidad de Conmutación: Ideales para circuitos digitales y aplicaciones de alta frecuencia (10-11 nanosegundos).
Limitaciones
- Sensibilidad a ESD: La delgada capa de óxido de la puerta los hace vulnerables a descargas electrostáticas. Se requieren circuitos de protección adicionales (diodos de protección ESD) y buenas prácticas de manipulación.
- Manejo de Corriente: En algunas aplicaciones, los FET no gestionan la corriente tan bien como los BJT. Los MOSFET de alta potencia suelen ser dispositivos de alta corriente y bajo voltaje.
- Transconductancia: Los FET presentan una transconductancia menor que los BJT de tamaño similar.
