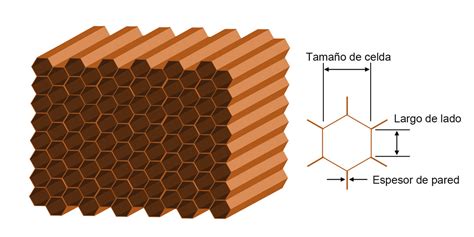

Las estructuras de panal de abeja, también conocidas como honeycomb, son estructuras compuestas de geometría hexagonal unidas entre sí por medio de un adhesivo. Sus dimensiones están determinadas por los requerimientos de diseño y los estándares de fabricación. Su característica principal es una baja densidad combinada con una elevada rigidez, superando a los materiales puros o aleados en aplicaciones de alto rendimiento.
Fundamentos matemáticos y naturales
La cuestión de por qué las abejas melíferas se adaptaron a construir sus nidos a partir de celdas hexagonales se ha debatido durante siglos. El erudito Marcus Terentius Varro denominó a este fenómeno "la conjetura del panal", mientras que Darwin teorizó que la selección natural condujo a una "economía de cera".

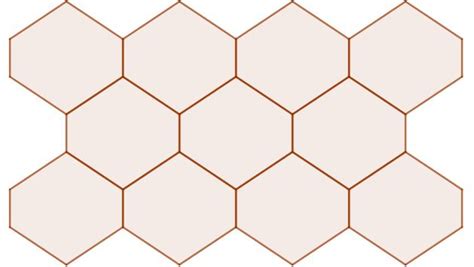

- Eficiencia geométrica: El hexágono es uno de los tres polígonos regulares que pueden cubrir un plano sin superponerse ni dejar espacios (junto con el triángulo y el cuadrado). De ellos, el hexágono es el que permite ajustar la mayor área con el menor perímetro, optimizando así el uso de recursos.
- Resistencia: Al apilarse, los hexágonos forman una disposición compensada que confiere a la estructura una alta resistencia a la compresión y una gran capacidad para disipar el calor.
- Ángulos precisos: El fondo de cada celda no es plano, sino que está compuesto por tres rombos idénticos con ángulos obtusos de 109° y agudos de 70°, una configuración matemática precisa que las abejas ejecutan de forma natural.
Composición de las estructuras tipo sándwich
En el ámbito industrial, estas estructuras se integran en configuraciones tipo sándwich, compuestas por dos capas exteriores y un núcleo de panal unidos por un adhesivo. Esta configuración permite aumentar significativamente las propiedades mecánicas del material compuesto; por lo general, el núcleo y las capas exteriores son de materiales diferentes.
| Componente | Descripción |
|---|---|
| Núcleo | Estructura hexagonal hueca (ej. aluminio, papel aramida o plástico). |
| Capas exteriores | Placas rígidas que aportan integridad estructural al conjunto. |
| Adhesivo | Material de unión que garantiza la transferencia de cargas. |
Aplicaciones industriales y tecnológicas
La capacidad de soportar fuerzas externas desde todos los lados, gracias a su estructura de malla continua, hace que el panal sea más resistente a la extrusión que cualquier forma redonda o cuadrada. Sus aplicaciones principales incluyen:
- Industria aeroespacial: Fabricación de naves espaciales, cohetes y componentes de aviones, donde la ligereza es crítica.
- Construcción y automotriz: Uso en estructuras de vehículos de alto rendimiento y elementos arquitectónicos.
- Aerodinámica: Manipulación de turbulencias de viento en túneles de viento y protección de turbinas.
- Gestión de aguas: Sistemas como las celdas HOENSOEY para el drenaje sostenible de aguas pluviales.
Fábrica de Láminas Zintro Alume Calibre 32
Materiales empleados
Dependiendo de la aplicación, se utilizan diversos materiales para optimizar el peso y el costo:
- Nomex®: Papel aramida impregnado en resina fenólica, valorado por su ligereza y excelente capacidad de aislamiento eléctrico.
- Metales: El aluminio es ampliamente utilizado por su relación peso-resistencia.
- Plásticos reforzados: Utilizados en procesos de extrusión continua.
Consideraciones sobre el análisis estructural
Al analizar estas estructuras, se debe prestar atención a sus propiedades físicas, térmicas, eléctricas y mecánicas. La resistencia varía según la dirección en la que se aplique la carga (direcciones L y W). Un fenómeno observado en estas estructuras es que, tras alcanzar la tensión crítica máxima, el material genera una "meseta" de tensión, donde ocurre una compactación de las paredes celulares antes de alcanzar el fallo final.
