Trazado de Letras con Tangencias en Dibujo Técnico

Las tangencias son un concepto fundamental en el dibujo técnico, esenciales para resolver problemas de diseño de manera precisa. Este artículo desglosa los misterios de las tangencias, proporcionando las bases para comprender y aplicar sus principios.

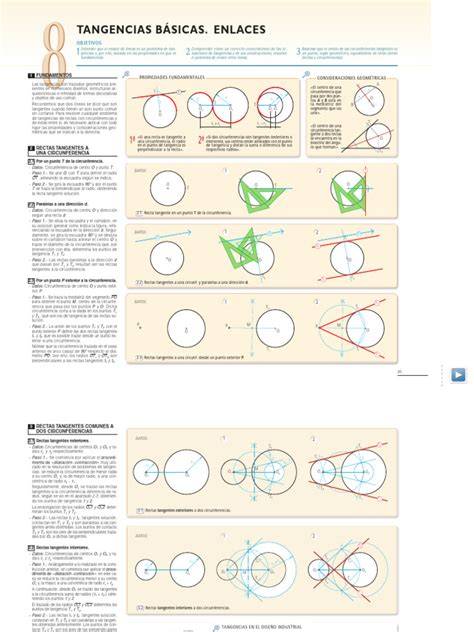

Reglas Básicas de las Tangencias

Existen tres reglas básicas que se cumplen siempre en todo ejercicio de tangencias, y sin las cuales es imposible proceder. Adicionalmente, se presenta un "bonus" importante a tener en cuenta.

Indicación de Elementos Clave

• En todo ejercicio de Tangencias se debe indicar siempre el Punto de Tangencia y el Centro de las Circunferencias tangentes.
• Un ejercicio de tangencias no se considera resuelto hasta que estos elementos están debidamente señalados.
• La precisión es crucial; no se aceptan aproximaciones.

Alineación de Centros y Puntos de Tangencia

• Dos circunferencias tangentes tienen siempre sus centros alineados con el Punto de Tangencia.

Punto de Tangencia entre Recta y Circunferencia

• El Punto de Tangencia de una recta con una circunferencia se encuentra siempre en la perpendicular a la recta tangente que pasa por el centro de la circunferencia.

Es vital aprender y aplicar estas tres reglas, ya que son la base para la resolución de los casos generales de tangencias y sus subcasos.

Bonus +1: Comprobar Todas las Posibilidades

• Siempre se deben comprobar todas las soluciones posibles al resolver un ejercicio de Tangencias.
• Si se requiere una bisectriz, se deben verificar todos los ángulos de encuentro.
• Si es necesario trazar una paralela, se debe probar por ambos lados de la recta.
• Si se suma un radio, se debe intentar restarlo.
• Es común pasar por alto una de las soluciones, lo que puede llevar a errores por descuido.

Casos Generales de Tangencias

A continuación, se presentan los diferentes casos de tangencias, organizados de los más sencillos a los más complejos.

1. Rectas Tangentes a Circunferencias

1.1. Recta Tangente a Circunferencia Pasando por un Punto de Tangencia T

1. Unir el punto T con el centro de la circunferencia O.
2. Dibujar una perpendicular por T.

1.2. Rectas Tangentes a Circunferencia Según una Dirección de Tangencia

1. Dibujar una perpendicular a la dirección que pase por el centro de la circunferencia para obtener los puntos de tangencia T.
2. Dibujar las dos rectas tangentes resultantes.

1.3. Recta Tangente a Circunferencia Pasando por Punto Exterior A

Para resolver este caso, se requiere obtener la polar del punto y la circunferencia:

1. Encontrar el punto medio M del segmento O-A mediante su mediatriz.
2. Dibujar una circunferencia con centro en M y radio M-O.
3. La intersección de esta circunferencia con la dada define los Puntos de Tangencia T.
4. Dibujar las perpendiculares a las rectas tangentes por el punto T y verificar que pasen por el centro de la circunferencia.

2. Rectas Tangentes a Dos Circunferencias

2.1. Rectas Tangentes Exteriores a Dos Circunferencias

1. Unir los centros de las circunferencias (O1 y O2).
2. Restar el radio de la circunferencia menor al de la mayor. Para ello, tomar con el compás el radio de la circunferencia menor, pinchar en un extremo del diámetro de la circunferencia mayor y marcar la medida hacia el interior.
3. Dibujar la circunferencia resultante de esta resta, la cual será más pequeña.
4. Trazar la mediatriz del segmento O1-O2.
5. Desde el punto medio M, trazar una circunferencia con radio M-O1. Esto generará dos puntos de intersección (1, 2) con la circunferencia obtenida en el paso 3.
6. Unir el centro de la circunferencia con los puntos de intersección 1, 2 y prolongar hasta que corten a la circunferencia mayor. Así se obtienen los puntos de tangencia T1 y T2.
7. Trazar rectas paralelas a O1-T1 y O1-T2 pasando por el centro de la circunferencia menor O2. Las paralelas deben estar por el mismo lado de los centros. Esto proporciona los puntos de tangencia T3 y T4 con la circunferencia menor.
8. Dibujar las rectas tangentes exteriores.

2.2. Rectas Tangentes Interiores a Dos Circunferencias

Este caso es similar al anterior, con algunas variaciones clave:

1. Unir los centros de las circunferencias (O1 y O2).
2. Sumar el radio de la circunferencia menor al de la mayor. Tomar con el compás el radio de la circunferencia menor, pinchar en un extremo del diámetro de la circunferencia mayor y marcar la medida hacia el exterior.
3. Dibujar la circunferencia resultante de esta suma, la cual será más grande.
4. Trazar la mediatriz del segmento O1-O2.
5. Desde el punto medio M, trazar una circunferencia con radio M-O1. Esto generará dos puntos de intersección (1, 2) con la circunferencia obtenida en el paso 3.
6. Unir el centro de la circunferencia con los puntos de intersección 1, 2 y prolongar hasta que corten a la circunferencia mayor. Así se obtienen los puntos de tangencia T1 y T2.
7. Trazar rectas paralelas a O1-T1 y O1-T2 pasando por el centro de la circunferencia menor O2. Las paralelas deben estar por el lado opuesto de los centros. Esto proporciona los puntos de tangencia T3 y T4 con la circunferencia menor.
8. Dibujar las rectas tangentes interiores.

3. Circunferencias Tangentes a Recta

3.1. Dados el Punto de Tangencia T y el Radio R

1. Dibujar una paralela a la recta con una distancia igual al radio.
2. Dibujar la perpendicular a la recta por el punto T.
3. El punto de corte de ambas rectas determina el Centro O de la circunferencia tangente.

Aplicar el bonus +1 es crucial aquí, ya que existen dos rectas paralelas a la dada con una distancia determinada, lo que implica dos soluciones posibles.

4. Circunferencias Tangentes a Dos Rectas

Una circunferencia tangente a dos rectas siempre tiene su centro en la bisectriz del ángulo que forman las rectas. Este es el primer paso para ambos casos.

4.1. Circunferencias Tangentes a Dos Rectas por un Punto de Tangencia T

1. Trazar una perpendicular a la recta dada por el punto de tangencia T.
2. La intersección de esta perpendicular con la bisectriz define el centro de la circunferencia.
3. Dibujar el punto de tangencia sobre la otra recta y considerar todas las soluciones posibles, que suelen ser dos.

4.2. Circunferencias Tangentes a Dos Rectas Dado el Radio R

1. Dibujar las paralelas a ambas rectas por ambos lados a una distancia igual al radio.
2. La intersección de estas rectas determina los centros de la circunferencia, los cuales deben coincidir con las bisectrices.
3. Dibujar los puntos de tangencia.

5. Circunferencias Tangentes a Otra Dada

5.1. Dados el Punto de Tangencia T y el Radio R

1. Unir el centro de la circunferencia O con el punto de tangencia T.
2. Para dibujar la circunferencia tangente exterior, sumar el radio R dado al de la circunferencia existente. Tomar la medida del radio R con el compás y colocarla a continuación del radio ya dibujado. Esto determinará el centro de la circunferencia tangente exterior.
3. Para dibujar la circunferencia tangente interior, restar el radio R dado al de la circunferencia existente. Llevar la medida del radio R hacia el interior de la circunferencia para obtener el centro de la circunferencia tangente.

6. Circunferencias Tangentes a Recta y Circunferencia

Estos ejercicios combinan los casos anteriores, y su resolución se facilita si se comprenden los principios previos.

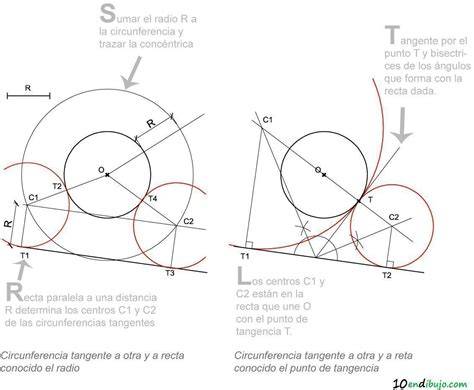

6.1. Circunferencias Tangentes a Recta y Circunferencia Dado el Radio R

1. Dibujar las rectas paralelas a la dada a una distancia R.
2. Sumar y restar el radio R al de la circunferencia dada y dibujar las circunferencias concéntricas resultantes.
3. Los puntos de intersección de las rectas paralelas con las circunferencias concéntricas determinarán los centros de las circunferencias.
4. Dibujar los puntos de tangencia.

6.2. Circunferencias Tangentes a Recta y Circunferencia Dado el Punto de Tangencia T sobre la Circunferencia

1. Unir el centro de la circunferencia con el punto T y trazar la recta tangente por dicho punto.
2. Prolongar esta tangente hasta que corte a la recta dada.
3. Hallar la bisectriz de los ángulos formados por dicha intersección.
4. Los puntos de intersección de las bisectrices con la recta O-T definen los centros de las circunferencias tangentes.

6.3. Circunferencias Tangentes a Recta y Circunferencia Dado el Punto de Tangencia T sobre la Recta

Este caso requiere la aplicación de conocimientos sobre el centro radical.

1. Trazar una recta perpendicular a la recta dada por el punto T. En esta recta se encontrarán los centros de las circunferencias tangentes.
2. Hallar el eje radical de la circunferencia dada y la recta. Este eje radical coincide con la propia recta.
3. Hallar el eje radical de la circunferencia dada con una circunferencia auxiliar de centro CA, tangente a la recta en el punto T. Para simplificar, es recomendable que la circunferencia auxiliar sea secante a la dada, ya que sus puntos de intersección definirán el eje radical.
4. El Centro Radical CR se encuentra en el punto de corte de los ejes radicales anteriores.
5. Con centro en el Centro Radical (CR) y radio CR-T, trazar un arco que corte a la circunferencia dada en los puntos de tangencia T1 y T2.
6. Unir los puntos de tangencia T1 y T2 con el centro de la circunferencia dada y prolongar dichas rectas hasta que corten a la perpendicular por T en los puntos C1 y C2, obteniendo así los centros de las circunferencias tangentes.

7. Circunferencias Tangentes a Dos Circunferencias

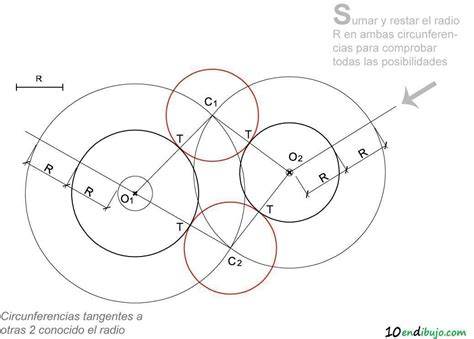

7.1. Circunferencias Tangentes a Dos Circunferencias Dado el Radio R

1. Sumar y restar el radio R a cada una de las circunferencias dadas.
2. Dibujar las circunferencias concéntricas resultantes.
3. Los puntos de corte de dichas circunferencias concéntricas determinan los centros de las circunferencias tangentes.
4. Dibujar los puntos de tangencia.

Este ejercicio puede tener entre 1 y 8 soluciones. Si las circunferencias son exteriores y el radio R no es suficientemente largo, podría no haber solución.

7.2. Circunferencias Tangentes a Dos Circunferencias Dado el Punto de Tangencia T sobre una de Ellas

Este caso también requiere hallar el Centro Radical de las dos circunferencias dadas y una tercera auxiliar tangente a una de ellas en el punto T.

1. Unir el punto de tangencia T con el centro de la circunferencia O1 a la que pertenece. Sobre esta recta se encontrarán los centros de las circunferencias tangentes.
2. El Eje Radical de la circunferencia auxiliar (con centro en CA) y la circunferencia de centro O1 es la recta tangente por el punto T.
3. Hallar el Eje Radical de las dos circunferencias dadas.
4. El Centro Radical CR se encuentra en la intersección de los Ejes Radicales.
5. Trazar un arco con centro en el Centro Radical CR y radio CR-T que cortará a la otra circunferencia en los puntos de tangencia T1 y T2.
6. Unir T1 y T2 con C2 y prolongar las rectas hasta cortar a la recta C1-T para obtener los centros de las circunferencias tangentes.
7. Dibujar las circunferencias resultantes.

8. Enlace de Dos Circunferencias Mediante Dos Arcos de Circunferencia Tangentes entre Sí

Este enlace se realiza aplicando el concepto de media proporcional.

1. Unir los centros de las circunferencias dadas.
2. Trazar por cada uno de los centros el diámetro perpendicular a la recta anterior.
3. Unir los extremos de los diámetros que se desean enlazar (puntos 1 y 2). Esto definirá el punto de tangencia T donde los dos arcos se enlazarán.
4. Hacer la mediatriz de los segmentos 1-T y T-2. El punto de corte con los diámetros dibujados anteriormente determina los centros de los arcos de enlace.
