La comprensión de los diagramas de devanado de motores trifásicos es fundamental para electricistas, ingenieros y técnicos de reparación de motores, ya que son esenciales para una instalación, mantenimiento y resolución de problemas adecuados. Un diagrama de devanado de motor trifásico ilustra la disposición de las bobinas de cobre dentro del estator, las cuales son responsables de crear un campo magnético giratorio.
Los diferentes patrones de devanado influyen directamente en el rendimiento del motor. La interpretación correcta de estos diagramas permite determinar parámetros cruciales como la velocidad del motor.
En el ámbito de los circuitos eléctricos, se emplean sistemas de representación que facilitan la visualización del comportamiento de magnitudes como el voltaje y la intensidad. Aunque estos esquemas requieren un período de adaptación, promueven una comprensión más profunda de los circuitos.
Imaginemos un circuito eléctrico representado de forma análoga a una escalera, donde cada peldaño no simboliza una altura física, sino una diferencia de potencial (tensión o voltaje) entre los extremos de un componente. La magnitud de esta diferencia de potencial es directamente proporcional al valor de la resistencia; a mayor resistencia, mayor será el "peldaño" o la diferencia de potencial.
Herramientas como el creador de diagramas eléctricos EdrawMax permiten generar diagramas eléctricos profesionales de forma gratuita, utilizando plantillas y símbolos fáciles de editar.
El Alternador: Generador de Corriente Alterna
Aunque no siempre se escuche el término "alternador", es probable que se esté familiarizado con el concepto de "corriente alterna" (CA). El alternador es el dispositivo encargado de convertir la energía mecánica en energía eléctrica, desempeñando un papel crucial en los vehículos de motor.
Considerado una pieza clave y libre de mantenimiento en el motor de un vehículo, el alternador genera electricidad, la suministra a los componentes del coche y recarga la batería. Su función principal es colaborar con la batería para proveer energía a elementos eléctricos como luces, ventiladores y limpiaparabrisas.
Un alternador se compone de varios elementos esenciales:
- Ventilador de refrigeración
- Regulador de tensión
- Rotor
- Estator
- Rectificador de puente de diodos
- Anillos rozantes
- Soportes de anillos rozantes
- Cepillos de carbono
- Polea
El rotor y el estator son las unidades centrales donde se produce la generación de electricidad, mientras que el rectificador se encarga de transformar la corriente alterna (CA) en corriente continua (CC).
Funcionamiento del Alternador
El funcionamiento de un alternador es relativamente sencillo. Una correa dentada, apoyada sobre una polea, está conectada al alternador. Al arrancar el motor, la polea gira, provocando la rotación de los ejes del rotor acoplados al alternador.
El rotor actúa como un electroimán, equipado con dos anillos rozantes metálicos giratorios y escobillas de carbón fijadas a su eje. La disposición de los imanes del rotor permite que pasen sobre las bobinas de cobre del estator, generando así un campo magnético alrededor de estas bobinas.
La energía generada inicialmente es corriente alterna. Para su utilización, esta debe ser convertida a corriente continua. La energía se canaliza hacia el rectificador de diodos del alternador, que transforma la corriente bidireccional en una corriente unidireccional.
Debido a la gran cantidad de componentes a los que un alternador está conectado, presenta un sistema de cableado complejo. Los cables principales son el cable excitador y los cables positivo y negativo.
- El cable excitador se conecta al terminal L del alternador y se utiliza para activar el regulador de voltaje.
- Los cables positivo y negativo, de menor calibre, se conectan a los polos correspondientes de la batería.
El alternador también mantiene una conexión con el cable de carga de la batería, cuya única función es cargarla sin suministrar energía a otros componentes. Adicionalmente, cuenta con un cable de entrada de encendido que conecta el alternador al interruptor de llave.
Diagramas de Cableado del Alternador

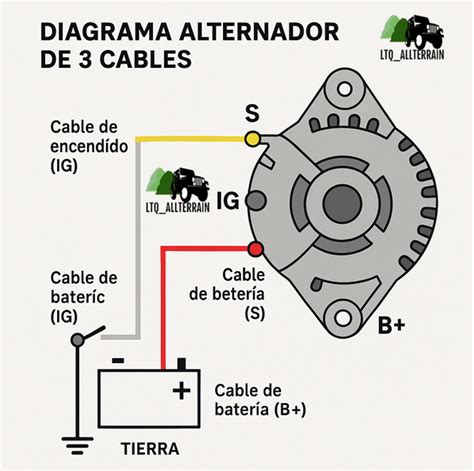

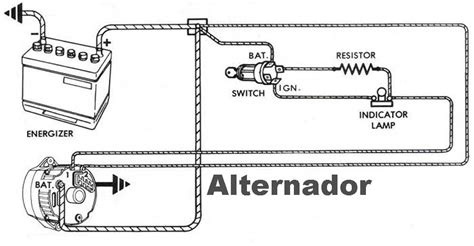

Existen diversos diagramas de cableado del alternador, cada uno diseñado para diferentes propósitos y configuraciones. Un ejemplo es el diagrama de cableado alterno de tres hilos, que detalla las interconexiones entre los componentes de un circuito.
Este circuito típico incluye tres cables principales: el cable positivo de la batería, el cable de detección de voltaje y el cable de encendido, este último conectado al motor.
Los alternadores modernos son multipropósito y a menudo incorporan rectificadores de voltaje para la detección de potencia. A diferencia de los alternadores de un solo cable, estos pueden generar y rectificar electricidad dentro de un mismo circuito.
Los reguladores electromecánicos emplean un electroimán que, al enrollar el cable sensor de tensión, crea un campo magnético que atrae un bloque ferroso. Estos circuitos suelen incluir tres interruptores electromagnéticos: relés de corte, regulador y regulador de corriente.
Los circuitos de regulación de voltaje controlados por el módulo de control del tren motriz representan una evolución avanzada de los alternadores. Utilizan módulos internos para gestionar el circuito de campo del alternador. Cuando el voltaje desciende por debajo de un umbral predefinido, los módulos se activan, modificando el tiempo de conexión del flujo de corriente a través de la bobina y ajustando la potencia del sistema según las necesidades.
Los alternadores son vitales para el funcionamiento continuo de un vehículo una vez que el motor está en marcha. Dada la complejidad de su cableado, es crucial conectar los cables a las piezas y polos correctos. Los diagramas de cableado ofrecen una representación gráfica detallada de estas conexiones y la disposición física del circuito, facilitando la creación de circuitos y la correcta instalación del alternador.
Software como EdrawMax simplifica la creación de diagramas de cableado, ofreciendo herramientas de edición y una extensa biblioteca de símbolos personalizables para diseñar diagramas complejos de manera intuitiva.
Determinación del Desplazamiento Angular en Transformadores Trifásicos
En el ámbito de los transformadores trifásicos, la determinación del desplazamiento angular entre las tensiones del primario y del secundario es una tarea de gran importancia. Si bien existen metodologías para identificar las conexiones de los transformadores, a menudo no permiten observar directamente este desplazamiento angular ni distinguen la conexión basándose en la polaridad.
Tradicionalmente, los ingenieros recurren a tablas de referencia para determinar las conexiones necesarias. Sin embargo, estas tablas no siempre detallan el procedimiento para obtener la conexión deseada ni verifican su corrección.
Se propone una metodología que facilita la determinación rápida y sencilla del desplazamiento angular, mediante un método generalizado de 5 pasos aplicable a cualquier tipo de conexión de transformador. Este enfoque se basa en un riguroso ejercicio fasorial que ilustra las particularidades de cada conexión, considerando la polaridad de las bobinas.
Una aplicación común que requiere la determinación del desplazamiento angular es la conexión de transformadores en paralelo. Para evitar corrientes peligrosas entre los devanados, los transformadores conectados en paralelo deben poseer el mismo desplazamiento angular.
La literatura técnica revela numerosas aplicaciones que demandan la determinación del desplazamiento angular. Por ejemplo, se utilizan transformadores con conexiones específicas como 𝑌𝑑11 para reducir componentes de secuencia cero, o pares de transformadores en paralelo para mitigar armónicos de corriente en inversores trifásicos, donde uno puede tener conexión 𝐷𝑦 y otro 𝐷𝑧, requiriendo el mismo desfase entre tensiones primarias y secundarias.
La conexión en delta del primario previene el flujo de armónicos de tercer orden hacia la red, mientras que la conexión en estrella ayuda a reducir armónicos pares, y la conexión zig-zag atenúa componentes de corriente de secuencia cero resultantes de desequilibrios.
Las conexiones 𝐷𝑦, en comparación con 𝑌𝑦, ofrecen ventajas como una mejor relación de voltaje de línea respecto a la conexión 𝑌𝑦, lo que puede reducir costos. Sin embargo, las conexiones en estrella, particularmente con neutro sin aterrizar, pueden presentar voltajes elevados hacia tierra ante cargas desequilibradas. Con el neutro aterrizado, se elimina el desbalance en el punto neutro, pero se pierde el aislamiento entre el transformador y el sistema.
Transformadores con conexión zig-zag se emplean frecuentemente como filtros de secuencia cero en aplicaciones de electrónica de potencia. Asimismo, se han propuesto métodos para disminuir las pérdidas de potencia en transformadores con conexiones en delta, considerando alternativas como la conexión 𝑌𝑦, que no produce cambios de fase y requiere poco aislamiento, aunque no es ideal para cargas no lineales al no permitir la reducción de armónicos de corriente en la red.
Las conexiones 𝑌𝑑 y 𝐷𝑦, en contraste con 𝑌𝑦 y 𝐷𝑑, incrementan la relación de transformación, lo que puede reducir el estrés de corriente y voltaje. No obstante, en sistemas balanceados, las conexiones 𝑌𝑦 y 𝐷𝑦 son útiles, pero ante cargas monofásicas desbalanceadas, las corrientes de retorno por el conductor neutro pueden causar desequilibrios. Para mitigar esto, se emplean reactores que bloquean componentes de secuencia cero y transformadores con conexiones 𝑌𝑑 y zig-zag.
Metodología para Determinar el Desplazamiento Angular
La conexión de un transformador determina el desplazamiento angular entre el voltaje primario y el secundario. Este desplazamiento, conocido coloquialmente como "grupo horario", es siempre un múltiplo de 30 grados.
Para la notación, se utilizan letras mayúsculas (A, B, C, N) para las terminales del primario y letras minúsculas (a, b, c, n) para las del secundario. Los fasores de voltaje del primario se denotan con subíndices (𝑉𝐴, 𝑉𝐵, 𝑉𝐶), y los del secundario con (𝑉𝑎, 𝑉𝑏, 𝑉𝐶).
El fasor de voltaje de la fase A del primario (𝑉𝐴) se establece como referencia, ubicado en el eje positivo de las ordenadas, correspondiendo a las cero horas en un reloj. El fasor de voltaje de la fase a del secundario (𝑉𝑎) se ubica en una de las doce horas del reloj, definiendo la hora de la conexión.
La metodología requiere la medición de la polaridad de las bobinas. Una vez establecidas las conexiones, se puede determinar el desplazamiento angular.
Principios Fundamentales del Transformador
La función principal de un transformador es modificar el nivel de voltaje, aprovechando el principio de inducción electromagnética de Faraday. Un flujo magnético variable en el tiempo induce un voltaje en una bobina, proporcional al número de vueltas y a la tasa de variación del flujo.
Al energizar el primario de un transformador con una tensión alterna, se genera una corriente que magnetiza el núcleo, produciendo un flujo alterno. Este flujo, al atravesar el devanado secundario, induce un voltaje proporcional al voltaje del primario.
Los transformadores constan de bobinas magnéticamente acopladas. En bobinas de una misma rama, las fuerzas electromotrices (fem) están en fase si los arrollamientos tienen el mismo sentido; si son opuestos, las fem están en contrafase (desfase de 180°).
Pasos de la Metodología
- Establecimiento de la referencia de los fasores: Se dibuja el fasor de voltaje de alimentación de la fase A del primario como referencia (0° o 12 horas). Posteriormente, se dibujan los fasores para las fases B y C en secuencia positiva, con desfases de -120° (4 horas) y +120° (8 horas) respectivamente. Es importante que la red eléctrica tenga secuencia positiva; de lo contrario, el método no sería aplicable como se plantea.
- Determinación del voltaje de las bobinas del primario: En una conexión en estrella (Y), el voltaje en las terminales del primario coincide con la fem inducida en cada bobina.
- Determinación de la fem inducida en las bobinas del secundario: Dado que las bobinas del primario y secundario de cada fase comparten el flujo magnético, los fasores de voltaje del secundario son proporcionales y pueden estar en fase o contrafase con los del primario. Si los devanados tienen el mismo sentido, los fasores del secundario se dibujan en el mismo sentido que los del primario. Si están en sentido contrario, los fasores del secundario se dibujan en sentido opuesto (desfase de 180°). Para simplificar, se asume que los voltajes del secundario son menores que los del primario.
- Obtención de los voltajes en las terminales del secundario: Los voltajes en las terminales (a, b, c) dependen de la conexión del devanado secundario. En una conexión en estrella (y), los voltajes en las terminales coinciden con las fems inducidas en las bobinas del secundario.
- Superposición de los fasores de voltaje del primario y secundario para determinar el grupo horario: La conexión del primario se denota con letras mayúsculas (Y o D) y la del secundario con letras minúsculas (y, d, z).
Aplicaciones de la Metodología
La metodología propuesta se aplica a las conexiones más comunes en sistemas de potencia, incluyendo:
- Conexiones 𝑌𝑦0 y 𝑌𝑦6: Utilizadas en aplicaciones que requieren un neutro tanto en el primario como en el secundario, especialmente con cargas desequilibradas. Se distingue entre tensión fase-neutro y tensión línea-línea.
- Conexiones 𝐷𝑦𝑥 (x=1,5,7,11): Comunes en transformadores conectados a la salida de generadores, donde el primario en Y proporciona un camino de retorno para corrientes de falla, y el secundario en delta permite la transmisión de potencia sin conductor neutro en largas distancias. El desfase se origina en la conexión delta del secundario.
- Conexiones 𝐷𝑑𝑥 (x=0,2,4,6,8,10): Estas conexiones se analizan considerando el comportamiento de las tensiones y corrientes en el triángulo.
Sistemas Trifásicos: Estrella (Y) y Triángulo (Δ)
Los sistemas trifásicos de corriente alterna representan un hito en la ingeniería eléctrica, superando en ventajas económicas y técnicas a los sistemas monofásicos y bifásicos, y estableciéndose como el estándar para la generación, transmisión y distribución de energía a nivel industrial.

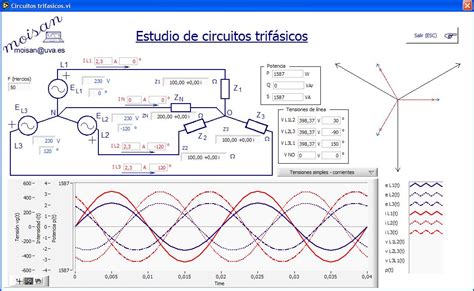

Un sistema trifásico se caracteriza por tres corrientes alternas monofásicas de igual frecuencia y amplitud, con una diferencia de fase de 120° entre ellas. Matemáticamente, si la tensión de una fase es 𝑉_𝑚á𝑥 ⋅ sen(ω ⋅ t), las otras dos serán 𝑉_𝑚á𝑥 ⋅ sen(ω ⋅ t - 120°) y 𝑉_𝑚á𝑥 ⋅ sen(ω ⋅ t - 240°).
La interconexión de las bobinas del generador es crucial para reducir el número de conductores necesarios (de seis a tres o cuatro), haciendo viable el transporte de energía a largas distancias. Las dos topologías fundamentales para esta interconexión son en estrella (Y) y en triángulo (Δ).

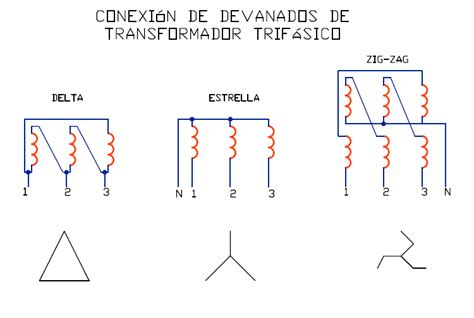

Configuración en Estrella (Y)
En la configuración en estrella, los terminales finales de las tres bobinas (o cargas) se unen en un punto común llamado centro de estrella o punto neutro. Los extremos libres se conectan a las líneas de alimentación (L1, L2, L3).
La principal ventaja de la conexión en estrella es la posibilidad de obtener dos niveles de tensión: la tensión de línea (VL), medida entre dos fases cualesquiera, y la tensión de fase (VF), medida entre una fase y el neutro. Esto permite alimentar tanto cargas trifásicas de alta potencia como cargas monofásicas.
Voltajes y Corrientes en Estrella
- Tensión de Fase (VF): Es la tensión que soporta cada bobina o impedancia individualmente.
- Tensión de Línea (VL): Es la tensión medida entre dos fases. En una conexión en estrella, VL = √3 ⋅ VF.
- Corriente de Fase (IF): Es la intensidad que circula por cada bobina o impedancia.
- Corriente de Línea (IL): Es la intensidad que circula por cada conductor de alimentación. En estrella, IF = IL.
La conexión en estrella es la más utilizada en generación y distribución de baja tensión. Permite alimentar motores trifásicos (a la tensión de línea) y, simultáneamente, cargas monofásicas domésticas (a la tensión de fase, conectadas entre fase y neutro).
Configuración en Triángulo (Δ)
En la configuración en triángulo, no existe un punto común. El final de una bobina se conecta al principio de la siguiente, y así sucesivamente, formando un bucle cerrado. Las líneas de alimentación se conectan en los vértices de unión.
Esta configuración no dispone de conductor neutro y solo ofrece un nivel de tensión: la tensión de línea (VL), que es igual a la tensión de fase (VF = VL).
Voltajes y Corrientes en Triángulo
- Tensión de Fase (VF): Es la tensión que soporta cada bobina o impedancia. En triángulo, VF = VL.
- Tensión de Línea (VL): Es la tensión medida entre dos fases.
- Corriente de Fase (IF): Es la intensidad que circula internamente por cada bobina o impedancia.
- Corriente de Línea (IL): Es la intensidad que circula por cada conductor de alimentación. En triángulo, IL = √3 ⋅ IF.
La conexión en triángulo presenta desafíos técnicos, como la posible circulación de corrientes internas si las tensiones generadas no están perfectamente equilibradas, lo que puede generar calor y pérdidas de energía. Los terceros armónicos tienden a circular dentro del triángulo, quedando "atrapados".
Conexión de Motores Trifásicos
La elección entre la conexión en estrella (Y) y triángulo (Δ) en la placa de bornas de un motor trifásico es crucial. Una elección incorrecta puede resultar en una potencia insuficiente o incluso en daños al motor.
- Conexión en Estrella: Se logra uniendo los finales (o principios) de las bobinas con chapas horizontales. La alimentación (L1, L2, L3) se conecta a los principios (o finales). Esta conexión es adecuada cuando la tensión de alimentación es la tensión de línea (ej. 400V) y el motor está diseñado para operar a la tensión de fase (ej. 230V).
- Conexión en Triángulo: Se realiza uniendo el final de una bobina con el principio de la siguiente mediante chapas verticales. La alimentación se conecta a estos puntos de unión. Esta conexión es apropiada cuando la tensión de alimentación es la tensión de fase (ej. 230V) y el motor está diseñado para operar a esa tensión.
El Arranque Estrella-Triángulo es una técnica utilizada para reducir el pico de corriente durante el arranque de motores trifásicos, conectando el motor inicialmente en estrella para limitar la corriente y luego conmutando a triángulo una vez que el motor ha alcanzado una velocidad suficiente.
Cargas Trifásicas Equilibradas
En un sistema trifásico equilibrado, las tres impedancias de carga son idénticas en magnitud y ángulo de fase. En una carga equilibrada en estrella, la corriente por el neutro es nula, y la potencia total se calcula como P = √3 ⋅ VL ⋅ IL ⋅ cos(φ).
En una carga equilibrada en triángulo, la potencia total también se calcula de la misma manera, P = √3 ⋅ VL ⋅ IL ⋅ cos(φ), demostrando que el cálculo de potencia es independiente de la conexión (estrella o triángulo) para cargas equilibradas.
