En un mundo actual dominado por la alta tecnología en la fabricación y diseño de cualquier objeto cotidiano, e incluso en el campo de las comunicaciones con teléfonos de última generación que poseen un sinfín de capacidades, perdura un elemento sencillo y hasta rudimentario: la brújula. Este instrumento esencial sirve para orientarse gracias a que su aguja imantada siempre indica el norte magnético de la Tierra, revelando así los cuatro puntos cardinales.
Historia y Origen de la Brújula
La brújula es un invento chino con una antigüedad aproximada de 1800 años. Al principio, los adivinos usaban piedras magnetizadas para construir sus tablas adivinatorias. En algún momento, alguien se dio cuenta de que estas piedras apuntaban siempre en la misma dirección, dando lugar a la construcción de las primeras brújulas. La primera mención de la atracción magnética de una aguja se encuentra en un libro chino escrito entre los años 20 y 100 d.C. (Louen-heng), donde se afirma: «Una magnetita atrae una aguja.»

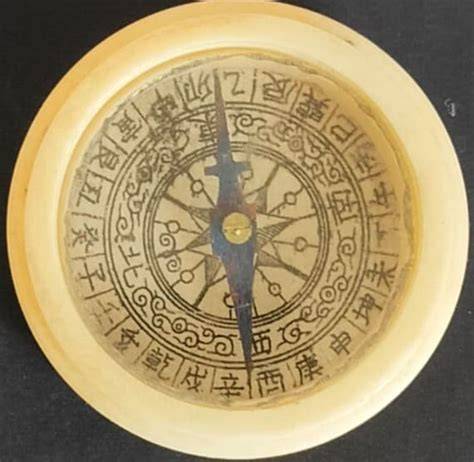

Las agujas magnetizadas, tal como las conocemos hoy, aparecieron en China entre los años 850 y 1050, y pronto se extendió su uso entre los navegantes. Estos marinos complementaban la orientación por las estrellas con la brújula, especialmente en las noches de bruma cuando ver los cuerpos celestes era imposible. Curiosamente, las primeras brújulas chinas apuntaban al sur y tenían 24 divisiones básicas. Los chinos usaban un trocito de caña conteniendo una aguja magnética que se hacía flotar sobre el agua, indicando así el norte magnético.
A finales del siglo XIII, este invento llegó a Europa con algunas variaciones. Las brújulas europeas apuntaban permanentemente al Norte y se fraccionaban en 16 divisiones básicas, a diferencia de las chinas que apuntaban al sur. Esto ha llevado a algunos investigadores a pensar que la brújula europea podría ser un invento independiente de la china. La brújula seca fue inventada en Europa alrededor del año 1300, y constaba de tres elementos: una aguja magnetizada, una caja con cubierta de vidrio y una carta náutica con la rosa de los vientos dibujada en una de sus caras.
La primera brújula de navegación práctica fue perfeccionada entre los siglos XIV y XV por un armero de Positano, Italia, llamado Flavio Gioja. Él suspendió la aguja sobre una púa de forma similar a la que actualmente conserva, y la encerró en una cajita con tapa de vidrio. Durante el Renacimiento (siglo XIV), los europeos, sin entender su funcionamiento, pensaron que operaba por brujería, y la llamaron "brújula", diminutivo de "bruja".

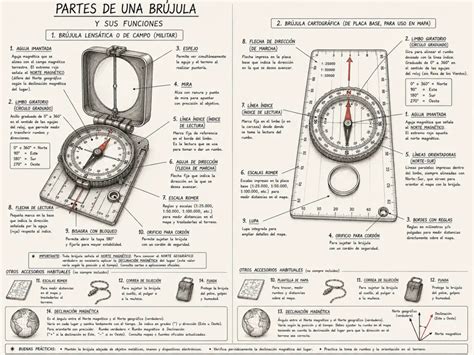

Componentes Clave de una Brújula Moderna
Aunque existen diferentes tipos de brújulas, todas comparten características comunes que permiten conocer la posición del norte magnético y obtener una referencia de un objeto en relación a otro. Para comprender de qué está hecha una brújula, es fundamental conocer sus partes principales:
La Aguja Imantada
Es el alma de la brújula y su componente más crucial. Una aguja imantada señala constantemente el norte magnético. Normalmente tiene dos partes, una policromada en rojo y la otra en negro o blanco, donde la parte roja siempre indica el norte magnético de la Tierra. En algunos modelos avanzados, este elemento se sustituye por un disco que cumple las mismas funciones, situado dentro del limbo para que pueda oscilar libremente.
La Caja o Cápsula
Es el elemento que contiene y protege la aguja o esfera. Generalmente, está rellena de un líquido como aceite, alcohol o queroseno. La función de este fluido es amortiguar y evitar la constante oscilación de la aguja sobre su eje, permitiendo que se detenga rápidamente en lugar de oscilar repetidamente alrededor del norte magnético. Esta cápsula está cubierta por un cristal que protege la aguja.
La Esfera, Limbo o Rosa de los Vientos
Si bien la aguja señala el norte, la esfera o limbo marca con precisión el resto de puntos cardinales. Su división en 360º sexagesimales, o en las milésimas artilleras que suponen un total de 6400 partes iguales, permite al usuario un empleo muy preciso de las prestaciones aportadas por la aguja imantada. La "rosa de los vientos", con sus puntos cardinales, se añadió como guía para calcular direcciones y está impresa sobre la base de la brújula o el anillo giratorio.
La Base y Complementos
La base, o placa de la brújula, a menudo incluye una flecha de dirección impresa. Muchos modelos incorporan reglas para medir, escalímetros, clinómetros (para medir ángulos de inclinación) y transportadores de ángulos, lo que los convierte en herramientas indispensables en equipos de topografía, navegación y militar. La línea de dirección, usualmente una flecha pintada sobre el cristal que cubre la aguja magnética, y la muesca de la tapa de la lente con una muesca vertical, ayudan a apuntar hacia el destino y leer los grados.

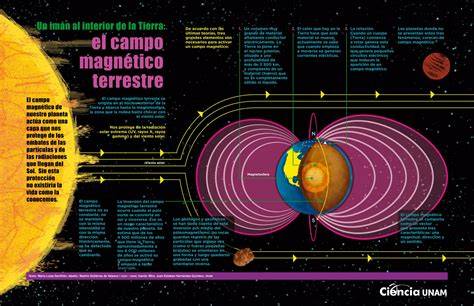

Funcionamiento: El Campo Magnético Terrestre
La brújula funciona detectando y respondiendo físicamente a los campos magnéticos de la Tierra. Nuestro planeta actúa como un gigantesco imán que hace que los polos de la aguja de la brújula sean atraídos por los polos magnéticos terrestres. Pero, ¿por qué la Tierra genera un campo magnético?
El planeta Tierra tiene un núcleo compuesto en un 85% de hierro, una parte del cual se encuentra en estado líquido y otra en estado sólido. Este núcleo de hierro líquido se encuentra en constante giro. Las cargas eléctricas que forman los átomos de hierro también están girando, formando una corriente eléctrica en circuito. De acuerdo con las leyes de Ampere, esta corriente genera un campo magnético asociado que rodea todo el planeta.
Norte Magnético vs. Norte Geográfico
Como todos los campos magnéticos, el de la Tierra tiene dos polos: el norte y el sur. Es crucial entender la diferencia entre el norte verdadero y el norte magnético. El norte verdadero es la dirección que apunta directamente hacia el Polo Norte geográfico (el eje de rotación de la Tierra), mientras que el norte magnético es la dirección a la que apunta la aguja de una brújula cuando se alinea con el campo magnético terrestre.
Existe una inclinación de aproximadamente 11 grados entre el campo magnético y el eje de la Tierra. Los polos magnéticos están ligeramente desviados del eje de rotación terrestre, y en rarísimas ocasiones coinciden exactamente con los polos geográficos. Además, el polo sur magnético se encuentra en el norte geográfico del planeta, y el polo norte magnético se encuentra en el sur geográfico, es decir, están invertidos respecto a nuestras direcciones espaciales. De acuerdo con las leyes de atracción magnética, el polo norte de un imán siempre atrae al polo sur de otro imán, y viceversa.
Calibración y Declinación Magnética
Debido a que la inclinación e intensidad del campo magnético terrestre varían a diferentes latitudes, las brújulas generalmente se calibran durante su fabricación. Este ajuste previene medidas erróneas causadas por las variaciones del campo magnético. La mayoría de los fabricantes calibran sus brújulas para una de las cinco zonas terrestres existentes.
Cuando se mide en el terreno con la brújula, se obtiene el rumbo, en referencia al norte magnético. Sin embargo, en una carta o mapa, se utiliza el acimut, en referencia con el norte geográfico o verdadero. Para convertir un rumbo a un acimut es necesario conocer la declinación magnética: si la declinación magnética es al Este, el acimut es el rumbo más la declinación magnética (Az = Rm + Dm); si es al Oeste, el acimut es igual al rumbo menos la declinación magnética (Az = Rm - Dm). La tecnología actual incluso permite fabricar brújulas sofisticadas que corrigen automáticamente estas declinaciones.
La Brújula en la Actualidad y Sus Aplicaciones
A pesar del auge de los sistemas de posicionamiento global (GPS) y los teléfonos inteligentes, la brújula sigue siendo un elemento indispensable en muchos ámbitos. Los aparatos electrónicos son susceptibles a fallos y requieren baterías que pueden agotarse, lo que hace que la brújula, con su fiabilidad mecánica, mantenga su relevancia.
- Uso Militar: En el terreno militar, la brújula es un utensilio vital para la orientación y navegación sobre el terreno, la identificación y ubicación de puntos u objetivos en un plano, la definición de direcciones de vigilancia, la delimitación de sectores de tiro para armas, y el apuntar armas como morteros o piezas de artillería. Pequeñas y grandes embarcaciones, submarinos y aeronaves aún la utilizan como sistema de respaldo.
- Uso Civil y Profesional: En el ámbito civil, los topógrafos dependen de la brújula para la puesta en estación de instrumentos de alta precisión como goniómetros-brújula y teodolitos. Las personas dedicadas a actividades como el senderismo, la exploración o el camping también continúan utilizando la brújula debido a su robustez y menores posibilidades de desperfectos.
- Deportes de Orientación: En disciplinas como las carreras de orientación, el dominio de la brújula es el aspecto técnico más importante.
- Sistemas Avanzados: Desde mediados del siglo XX, la brújula magnética ha sido complementada y en ocasiones reemplazada por sistemas de navegación más avanzados, como la brújula giroscópica (que se calibra con haces de láser) y los sistemas de posicionamiento global. Sin embargo, la brújula clásica sigue siendo un backup esencial.
Es importante señalar que, aunque existen brújulas electrónicas de mano extremadamente precisas, estas requieren baterías para funcionar, lo que limita su utilidad en situaciones de emergencia. Asimismo, las aplicaciones de brújula para teléfono móvil no son tan fiables como un instrumento físico.
Tipos Específicos de Brújulas
- Brújula Cartográfica: Se utiliza para navegar y orientarse en el terreno con un mapa, a menudo con una base transparente y escalas.
- Brújula Lensática: Una variante más precisa de brújula recreativa, con una lente para leer el dial y una muesca para puntería.
- Brújula Electrónica: Ofrecen alta precisión y funciones adicionales, pero dependen de una fuente de energía.

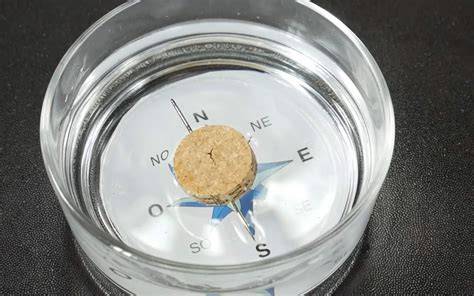

Experimentando con una Brújula Casera
Comprender los principios de una brújula es sencillo, y se puede demostrar fácilmente fabricando una en casa. Aquí te explicamos cómo:
Materiales Necesarios:
- Imán (no aptos los imanes de nevera planos, busca imanes de barra o disco)
- Cuenco ancho
- Clip metálico
- Trocito de corcho (o porexpan)
- Rotulador permanente o bolígrafo
- Agua
Pasos para la Construcción:
- Preparación: Llena el cuenco de agua y ten todos los materiales a mano.
- Imantación del Clip: Coge el clip y frótalo con uno de los polos del imán. Es crucial frotar siempre en la misma dirección (por ejemplo, de izquierda a derecha) y levantar el imán al final de cada pasada para volver a empezar desde el mismo punto inicial. Repite este proceso unas 60 veces. De esta manera, el clip se convertirá en un pequeño imán temporal.
- Montaje: Inserta el trocito de corcho en el clip imantado. El corcho permitirá que el clip flote libremente sobre el agua.
- Orientación: Coloca el corcho con el clip sobre el agua en el cuenco. Asegúrate de que flote libremente sin quedarse atascado en las paredes del recipiente. Observarás cómo su movimiento se estabiliza rápidamente, y el clip apuntará hacia el norte.
Puedes usar el rotulador para marcar los puntos cardinales en el clip o el corcho. Ten en cuenta que esta brújula casera no durará para siempre; al ser un imán temporal, deberás frotar el clip nuevamente para volver a imantarlo después de un tiempo.
La Magnetosfera Terrestre y su Protección
El hecho de que nuestro planeta funcione como un gran imán no solo nos ayuda a localizarnos con la ayuda de las brújulas, sino que tiene una importancia vital mucho mayor. Sin la magnetosfera, el campo magnético terrestre, la vida en la Tierra sería muy difícil, por no decir imposible.
El Sol, nuestra estrella, produce fenómenos como los vientos solares, que consisten en partículas cargadas altamente peligrosas. Sin embargo, nuestra magnetosfera actúa como un escudo protector, desviando la mayor parte de estas partículas. En el choque de estas partículas solares cargadas contra la magnetosfera, algunas son desviadas hacia los polos y pueden generar espectáculos sorprendentes: las auroras polares.
¿Qué son las auroras boreales y cómo se producen? #mundotv
Como dato curioso, la brújula fue uno de los símbolos de la carrera científica de Albert Einstein. Cuando era niño y estaba enfermo en casa, su padre le dio una brújula para jugar, una experiencia que dejó una impresión profunda y duradera en él, determinando, en sus propias palabras, que "algo más profundo tiene que haber detrás de las cosas". Esto subraya la capacidad de objetos sencillos para fomentar la curiosidad y la imaginación, pilares del crecimiento personal y científico.
