En el mundo de la aviación, donde la seguridad es la máxima prioridad, existen dispositivos esenciales que, aunque pasan desapercibidos, son cruciales para entender y prevenir accidentes: las cajas negras. Estos registradores de vuelo son instrumentos fundamentales en la investigación de incidentes aéreos, diseñados para capturar y almacenar datos vitales durante el vuelo y resistir las condiciones más extremas.
¿Qué son las Cajas Negras y Cuántas Llevan los Aviones?
La llamada caja negra no es un solo dispositivo, sino un conjunto de dos unidades distintas. La legislación aérea internacional decreta como obligatorio llevar dos registradores de vuelo en todos los aviones comerciales, los cuales están diseñados para recuperarse incluso tras impactos severos o inmersión.
Tipos de Cajas Negras
Los aviones comerciales suelen incluir dos sistemas diferentes, conocidos por sus siglas en inglés:
- CVR (Cockpit Voice Recorder): La Grabadora de Voces de Cabina. Registra el audio y graba las conversaciones de los pilotos y la tripulación, así como otros sonidos que se escuchan en dicho espacio. Puede grabar las últimas dos horas de todo lo que se oye en la cabina, incluyendo el diálogo entre los pilotos, el contacto con el control de tráfico aéreo y los avisos sonoros del avión. Estos datos se graban en chips de memoria sólida.
- FDR (Flight Data Recorder): La Grabadora de Datos de Vuelo. Registra las operaciones realizadas por la aeronave y cientos de parámetros técnicos. Un FDR moderno puede registrar hasta 25 horas de datos de vuelo, incluyendo más de 700 parámetros diferentes como la altitud, velocidad, rumbo, posición de los flaps, presión del motor, posición de la palanca de mando, configuración del tren de aterrizaje, temperatura del aceite del motor e incluso el ángulo de los alerones. Estos datos también se guardan en discos de estado sólido.
Ambos dispositivos funcionan en bucles, lo que significa que los datos más antiguos se van sobrescribiendo, conservando siempre los últimos minutos o las últimas horas de vuelo. En su interior, las cajas negras contienen diferentes componentes electrónicos, sistemas de grabación y sensores que registran todo tipo de información técnica sobre el rendimiento de la aeronave.
Denominación y Color de las Cajas Negras

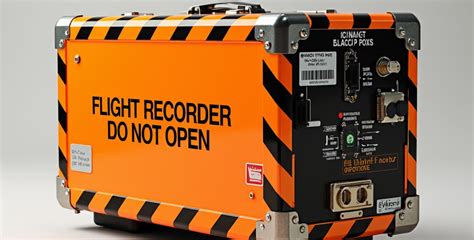

A pesar de su nombre, las cajas negras no son de color negro, ni tienen siempre una forma rectangular; pueden presentarse en una estructura cilíndrica o esférica. Estos dispositivos se pintan de colores llamativos, como el rojo, amarillo o, más comúnmente, naranja intenso con bandas reflectantes. El naranja internacional es el tono que se usa en la industria aeroespacial para distinguir objetos de su entorno, facilitando su localización entre los restos de un accidente. Por ejemplo, también se utiliza en trajes de astronautas de la NASA.
Existen distintas teorías sobre por qué se les llama "cajas negras":
- Una indica que los primeros prototipos tenían dicho color y funcionaban como una cámara oscura con placas fotográficas, por lo que su interior debía ser negro.
- Otra explicación señala que ciertas cajas negras usaban en el pasado un sistema creado con cintas magnéticas, que se situaban dentro de cajas de metal. Estas se pintaban de negro para proteger su contenido y evitar la oxidación.
- Su nomenclatura también podría deberse a que técnicamente se comportan como una "caja negra", un término usado en ciencia para definir una interfaz con entrada y salida sin conocer su funcionamiento interno.
- El nombre perduró incluso después de que se pintasen de color naranja, no tanto por el color del dispositivo, sino por la situación en la que se examinaban los datos: un accidente aéreo, considerado un "día negro" para la aviación.
Ubicación en la Aeronave y Peso
Las cajas negras suelen estar ubicadas en la parte trasera del avión, específicamente en la sección de la cola o el fuselaje posterior. Esta zona se considera la más protegida en caso de impacto, aumentando las probabilidades de supervivencia de los dispositivos. Cada caja pesa aproximadamente 4,5 kilogramos y, aunque su forma puede variar, las más comunes son rectangulares.
Materiales y Resistencia Extrema de las Cajas Negras

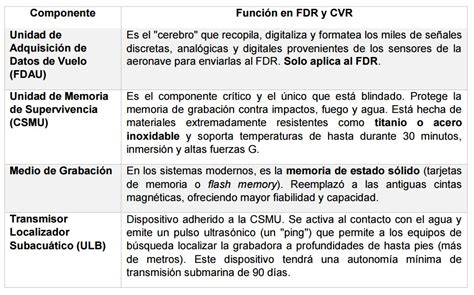

La capacidad de las cajas negras para permanecer en buenas condiciones después de un accidente se debe a los materiales y el diseño robusto con los que están fabricadas. La parte más crítica, donde se almacenan los datos, es el Crash-Survivable Memory Unit (CSMU).
Composición y Estructura
- Carcasa Exterior: Las cajas están envueltas en una carcasa fabricada con una aleación de titanio y acero (o acero inoxidable). Este blindaje grueso es fundamental para resistir los aplastamientos por impacto.
- Aislamiento Térmico: La carcasa recubre un aislamiento térmico que protege los datos del calor intenso que podría generarse durante un accidente, crucial para preservar la integridad de la información.
- Memoria Sólida: En lugar de antiguos discos de memoria, los registradores actuales emplean microcircuitos de memoria flash (memoria sólida). Este tipo de memoria es mucho más robusta y capaz de almacenar datos durante varios años sin alimentación de energía, elevando significativamente la probabilidad de recuperar la información tras un accidente.
- Componentes Internos: En su interior, contienen también tarjetas de circuito que procesan y comprimen los datos, aunque solo los microcircuitos de memoria están encerrados en el bloque antichoque del CSMU.
Pruebas de Resistencia
Las cajas negras están diseñadas para soportar condiciones extremas, garantizando que los datos almacenados no se pierdan. Para demostrar su resistencia, antes de ser comercializadas, pasan por una serie de rigurosas pruebas que demuestran su durabilidad y conformidad con las normativas internacionales, como la norma EUROCAE ED-112. Estas pruebas incluyen:
- Impactos equivalentes a una caída desde 3.400 metros.
- Presiones de hasta 5.000 psi.
- Temperaturas superiores a 1.000 °C (1.830 °F) durante una hora.
- Aplazamientos estáticos, fuego, penetración e inmersión.
La robustez de estos materiales y el diseño de la caja negra son excepcionales. Sin embargo, no es posible construir aviones completos con los mismos materiales, ya que no existe un material que cuente con las mismas características de resistencia y, a la vez, sea tan ligero como los usados actualmente en la fabricación de aeronaves.
Historia y Evolución de las Cajas Negras
El concepto de una grabadora de vuelo ha evolucionado a lo largo del tiempo. Aunque no tiene un único inventor, el primer prototipo de caja negra, que utilizaba filme fotográfico, fue diseñado en 1939 por el ingeniero francés François Hussenot. Durante la Segunda Guerra Mundial, esta tecnología se perfeccionó y se extendió a los vuelos comerciales.
La caja negra propiamente dicha, tal como la conocemos hoy, es obra del australiano David Warren. En 1953, a este químico e ingeniero de aviación se le solicitó ayuda para descubrir la causa de una serie de accidentes aéreos inexplicables. Un año más tarde, Warren propuso instalar un dispositivo de grabación en la cabina del piloto y para 1958 había producido el prototipo de la "Unidad de Memoria del Vuelo". Esa primera versión, ligeramente más grande que la mano de un adulto, era capaz de grabar unas cuatro horas de conversación de cabina y lecturas de mandos en una bobina de acero magnetizado.
Aunque inicialmente fue recibido con rechazo por aerolíneas y pilotos, el invento de Warren ganó interés después de un reportaje de la BBC en el Reino Unido. Para 1960, diversas compañías aeronáuticas y regulaciones en Estados Unidos daban los primeros pasos para hacer que estos dispositivos fueran obligatorios, consolidándose a mediados de la década de 1960.
Avances Recientes y Futuro
Desde su invención, las cajas negras han evolucionado considerablemente. Las computadoras de vuelo han reemplazado a la cinta magnética, y los dispositivos actuales pueden grabar muchos más datos y son mucho más propensos a sobrevivir a un impacto. Los avances recientes incluyen la adición de grabación de datos de imagen, que puede capturar información de las pantallas de la cabina de vuelo y otros sistemas visuales.
El futuro podría incluir "black boxes virtuales" que enviarían los datos por satélite a servidores seguros en tiempo real, eliminando la necesidad de recuperarlos físicamente tras un siniestro. Además, se trabaja en la integración de inteligencia artificial para detectar anomalías durante el vuelo y activar alertas automáticas.
Localización y Recuperación tras un Accidente
Cuando ocurre un accidente aéreo, la recuperación de las cajas negras es la máxima prioridad para los investigadores. Ambos dispositivos cuentan con una baliza de localización que permite encontrarlos, incluso cuando están sumergidos en el mar.
Para su localización, las cajas emiten una señal ultrasónica (un "ping") por al menos 30 días, detectable por receptores especiales. Este sistema es crucial tanto en accidentes terrestres remotos como en escenarios oceánicos. En la actualidad, algunos aviones están equipados con un sistema de despliegue automático de cajas negras que, en caso de un accidente sobre el agua, se separan automáticamente del avión y flotan en la superficie, facilitando su visibilidad y las tareas de rescate.
La búsqueda y extracción de las cajas negras pueden resultar un auténtico desafío, especialmente en zonas remotas o en el mar. Una vez localizadas, deben ser recuperadas con sumo cuidado para evitar daños adicionales, lo que a menudo requiere el uso de equipos de buceo especializados o vehículos operados por control remoto.
Las cajas negras recuperadas se conservan y transportan de manera segura a laboratorios especializados donde los expertos descargarán los datos almacenados para su análisis. Este proceso es fundamental para reconstruir la secuencia de hechos previos a un accidente.
Importancia Crucial para la Seguridad Aérea
Las cajas negras son el primer elemento que buscan las autoridades cuando se produce un accidente aéreo. Contienen información crítica y proporcionan datos vitales que permiten a los investigadores reconstruir los eventos que llevaron al incidente. Gracias a ellas, es posible reconstruir lo sucedido con gran precisión, esclareciendo cómo y por qué ocurrió el infortunio en nueve de cada diez accidentes. Este análisis es fundamental para determinar las causas y mejorar la seguridad aérea.
El estudio de estas grabadoras es vital para prevenir futuros accidentes. A través de estos resultados, se pueden implementar mejoras en los procedimientos operativos, el diseño de los aviones y las normativas de seguridad. El escrutinio de los datos recopilados por las cajas negras impulsa el desarrollo de regulaciones y estándares de seguridad más rigurosos, supervisados por la Organización de Aviación Civil Internacional (OACI).
Las enseñanzas obtenidas de accidentes previos se aplican en la industria aeronáutica para reducir al mínimo el riesgo de futuros incidentes y salvaguardar a pasajeros y tripulación. Además, su revisión periódica es una obligación estricta para las aerolíneas, asegurando su correcto funcionamiento y mantenimiento.
