Un elemento fundamental e indispensable en la fertirrigación es el sistema de inyección que permite el paso controlado de la solución nutritiva al flujo del agua de riego. De los tres sistemas de inyección más comunes (Venturi, por presión diferencial y por presión positiva), el inyector por aparato Venturi es uno de los más utilizados. Es un dispositivo esencial en los sistemas de riego para inyectar fertilizantes y/o químicos para el control de plagas y enfermedades en el agua.

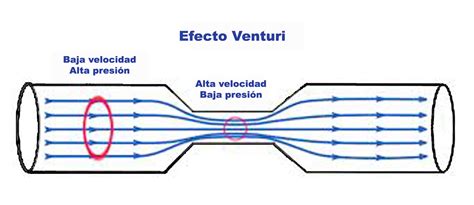

El Principio del Efecto Venturi
El funcionamiento del sistema Venturi se basa en el efecto Venturi, un principio de la mecánica de fluidos descubierto por el científico italiano Giovanni Battista Venturi en el siglo XVIII. Este efecto, fundamentado en el principio de Bernoulli, establece que cuando un fluido en movimiento (como el agua) entra en una región de un conducto donde el diámetro se estrecha (conocida como garganta), su velocidad aumenta y, consecuentemente, su presión disminuye drásticamente. Al atravesar esta sección más angosta, el flujo de agua experimenta una reducción significativa de la presión.
Esta variación en la presión es inversamente proporcional al cuadrado de la velocidad del fluido; es decir, a mayor velocidad, menor presión y viceversa. Un ejemplo sencillo de este efecto se aprecia al apretar el extremo de una manguera por la que sale agua: al reducir el espacio, el agua aumenta su velocidad y su presión disminuye.
¿Cómo Funciona el Inyector Venturi en la Fertirrigación?
El inyector Venturi aprovecha este fenómeno físico para introducir líquidos en el flujo principal de agua sin necesidad de bombas adicionales. Su funcionamiento se basa en el principio de succión al vacío. Cuando el agua presurizada pasa por la sección estrecha del Venturi (la garganta), su velocidad se incrementa considerablemente. Este aumento de velocidad provoca una disminución drástica de la presión en esa zona, creando una presión negativa o vacío.
Si en esta región de baja presión se conecta un puerto de succión, una solución fertilizante o química ubicada en un depósito será aspirada y mezclada con el agua que fluye debido a esta diferencia de presión. Este proceso permite inyectar productos químicos de forma regulada y eficiente, distribuyendo el compuesto de manera homogénea en todo el sistema de riego.
El Venturi funciona succionando o aspirando la solución (ya sea un nutriente, un fertilizante o un producto para control de plagas) para que esta se mezcle con el agua en la tubería. No podría funcionar si no fuese a través de este cambio de presiones, aunque es el vacío generado lo que finalmente consigue el efecto esperado. Trabaja con la presión hidráulica existente en la línea de riego, pudiendo inyectar un máximo de 1800 l/h.
SISTEMA DE INYECCIÓN DE FERTILIZANTES CON VENTURI💧🌾
Ventajas Clave de los Inyectores Venturi
El inyector Venturi se ha convertido en un aliado imprescindible para la fertirrigación gracias a sus múltiples beneficios:
- Bajo costo: Su precio es económico y accesible, lo que lo hace muy recomendado para huertos urbanos y otro tipo de cultivos.
- Estructura simple: Posee un diseño robusto sin piezas móviles que puedan desgastarse, lo que se traduce en mayor durabilidad.
- Fácil mantenimiento: Requiere poca atención debido a su simplicidad y ausencia de componentes complejos.
- Sin electricidad: No necesita conexión eléctrica para funcionar, lo que reduce costos operativos y lo hace ideal para áreas sin acceso a energía.
- Alta eficacia y seguridad: Trabaja con el vacío generado por las presiones, siendo un sistema inherentemente seguro.
- Amplio rango de presiones: Funciona con una presión mínima diferencial entre la entrada y la salida para iniciar la succión.
Métodos de Instalación del Inyector Venturi
Los inyectores Venturi son versátiles y se adaptan sin problema a diferentes sistemas de riego, permitiendo un control preciso de la dosificación y una distribución uniforme de los fertilizantes. Existen principalmente dos métodos de instalación:
1. Instalación en Línea (Directa)
En esta configuración, el Venturi se coloca directamente en la línea principal de riego. Esto significa que todo el flujo de agua pasa a través del dispositivo, lo que lo hace adecuado para sistemas donde se requiere que la totalidad del agua de riego sea tratada. El Venturi utiliza la diferencia de presión en la propia línea para generar succión y mezclar los nutrientes con el agua, asegurando una distribución uniforme.

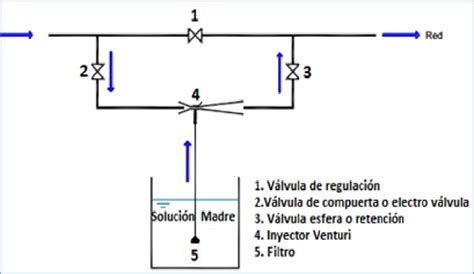

2. Instalación en Paralelo (Bypass)
La instalación en bypass es una opción común y flexible. Aquí, el flujo de agua principal se desvía hacia un circuito secundario donde se ubica el Venturi. El control del caudal hacia el Venturi se logra mediante válvulas, lo que permite ajustar la cantidad de agua y, por ende, de nutrientes inyectados de manera precisa. Esta configuración asegura una dosificación precisa y minimiza el impacto en el flujo y la presión del sistema principal.
En el mercado, existe una gran variedad de inyectores Venturi de diferentes tamaños, como los de 3/4" con roscas macho BSP y cuerpo de polipropileno, o los de 2" que comúnmente se instalan en bypass y pueden generar una caída de presión suficiente con la ayuda de un regulador de presión o, en algunos casos, una bomba de agua auxiliar.
Operación y Calibración del Sistema Venturi
Puesta en Marcha y Ajuste
La operación del inyector Venturi es sencilla y rápida. Comienza con la apertura de la válvula auxiliar que está conectada a la manguera de succión. Para generar la succión adecuada, es necesario cerrar parcialmente la válvula reguladora de presión de la línea principal hasta que se alcance el flujo óptimo de succión del dispositivo. Es importante no cerrar la válvula más allá de este punto, ya que esto podría disminuir excesivamente la presión en el sistema de riego.
Detención de la Operación
Para detener la inyección, basta con abrir completamente la válvula reguladora de presión de la línea principal y cerrar la válvula auxiliar.
Calibración y Monitoreo
La tasa o gasto de inyección es uno de los parámetros más importantes y se calcula dividiendo el volumen de la solución entre el tiempo de inyección. El caudal inyectado por el Venturi depende de la presión aguas arriba del Venturi, el caudal derivado por el mismo y sus dimensiones.

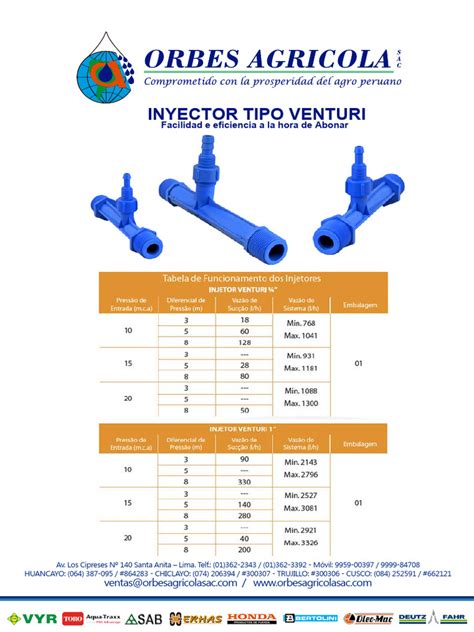

Para comprobar o calibrar un inyector de fertilizantes, es necesario aforar el gasto de la solución nutritiva inyectada al sistema de riego. De esta manera, las válvulas de paso pueden ajustarse para tener un consumo homogéneo de solución nutritiva y aplicar la cantidad adecuada de nutrientes que requiere el cultivo.
El monitoreo de la presión es crucial. Para este rubro, se recomienda el uso de manómetros instalados antes y después del Venturi. Esto permite conocer la presión de entrada y salida de la solución y determinar la diferencia de presión con la que está operando el sistema de inyección del fertilizante.
Consideraciones Importantes y Limitaciones
Eficiencia y Selección del Equipo
Para maximizar la eficiencia de los inyectores tipo Venturi, es recomendable elegir equipos de alto rendimiento. Estos están diseñados para que la diferencia entre la presión de entrada y salida necesaria para lograr la succión de la solución nutritiva sea la menor posible.
Pérdida de Energía (Hf)
Es crucial considerar la pérdida de energía (Hf) que ocasiona el uso del Venturi. Esta pérdida, definida como la diferencia de presión entre la entrada y salida del dispositivo, debe calcularse cuidadosamente durante el diseño del sistema de riego para asegurar un rendimiento óptimo.
Dependencia de la Presión
La eficiencia del sistema Venturi puede disminuir con presiones de entrada muy altas, lo que limita su uso en ciertos contextos. Generalmente, se necesitan pérdidas de carga superiores a 1 bar para iniciar su funcionamiento. Un funcionamiento habitual se logra con pérdidas del 30% al 50% en redes con una presión de al menos 2,5 a 3 bar.
Manejo de Soluciones Concentradas y pH
Para el uso de soluciones concentradas en fertirrigación, es común emplear baterías de inyectores Venturi, instalando uno para cada tanque de fertilizantes. También es importante considerar el pH de la solución y el agua de riego para optimizar la absorción de nutrientes.
Flujo Constante
Es fundamental que el sistema de riego mantenga un flujo de agua constante. Si no es así, la tubería puede sufrir daños o romperse debido a la presión acumulada, afectando la integridad de la instalación.
Venturi vs. Bombas Dosificadoras: ¿Cuál Elegir?
Al seleccionar un sistema de inyección de fertilizantes y químicos para el riego, es importante conocer las diferencias clave entre el Venturi y las bombas dosificadoras:
- El sistema Venturi utiliza una reducción de la presión del agua en una sección estrecha para succionar los químicos en la corriente de agua. Su principal desventaja es que puede provocar pérdidas de presión en el sistema de riego, lo que podría afectar la eficiencia.
- Las bombas dosificadoras inyectan los materiales directamente con una precisión controlada mediante una bomba. A diferencia del Venturi, las bombas dosificadoras mantienen la presión constante, lo cual es esencial para grandes instalaciones o cuando se requiere una alta precisión en la dosificación.
La elección entre uno y otro dependerá de factores como la necesidad de precisión en la dosificación, el tamaño de la instalación y la eficiencia deseada en la cobertura del riego.
Otras Aplicaciones del Efecto Venturi
Más allá de la fertirrigación, el efecto Venturi tiene diversas aplicaciones prácticas en ingeniería y ciencia, permitiendo medir velocidades, regular flujos o mezclar sustancias. Algunos ejemplos incluyen:
- Atomizadores: Dispositivos como los pulverizadores de perfume utilizan este principio. Al acelerar el aire, se disminuye su presión y se succiona el líquido, que se mezcla con el aire y se dispersa en forma de pequeñas gotas.
- Medición de caudal: El tubo Venturi permite determinar el caudal de un fluido midiendo la diferencia de presión entre la parte más ancha y la más estrecha del conducto.
