El Cilindro en el Funcionamiento de los Cambiadores de Herramientas CNC

En el ámbito de la fabricación de precisión, el fresado CNC ha sido durante mucho tiempo una tecnología fundamental, que permite la creación de piezas complejas y precisas con una eficiencia notable. La esencia de la función de un cambiador de herramientas es su capacidad para automatizar el proceso de intercambio de herramientas.

Importancia y Automatización del Cambiador Automático de Herramientas (ATC)

Reducción del Tiempo de Inactividad y Aumento de la Eficiencia

En las operaciones de fresado tradicionales, cambiar las herramientas manualmente es una tarea que requiere mucho tiempo y es propensa a errores. Requiere que el operador de la máquina detenga el proceso de mecanizado, retire físicamente la herramienta actual e instale una nueva. Un cambiador de herramientas en una fresadora CNC elimina estos problemas al seleccionar e instalar automáticamente la herramienta adecuada para cada operación. Esta transición perfecta entre herramientas permite que la máquina funcione continuamente, lo que reduce significativamente el tiempo de inactividad. Por ejemplo, en un proceso de mecanizado de varios pasos en el que se requieren diferentes herramientas para desbaste, acabado y taladrado, el cambiador de herramientas puede cambiar entre estas herramientas sin intervención humana.

Expansión de Capacidades de Mecanizado

Otra función importante de un cambiador de herramientas es su capacidad para ampliar las capacidades de mecanizado de una fresadora CNC. Al tener acceso a una gama más amplia de herramientas, la máquina puede realizar un conjunto más diverso de operaciones. Esta variedad de herramientas permite la producción de piezas complejas con diferentes geometrías y características. Por ejemplo, en la fabricación de piezas de máquina para hacer punto de calcetines planos Jacquard CNC, la capacidad de cambiar rápidamente entre herramientas permite la creación de patrones complejos y dimensiones precisas.

Mantenimiento de la Precisión y Consistencia

La precisión es primordial en el fresado CNC y el cambiador de herramientas desempeña un papel vital en su mantenimiento. Cuando las herramientas se cambian manualmente, siempre hay una ligera variación en la posición y orientación de la herramienta, lo que puede provocar imprecisiones en la pieza mecanizada. Esta consistencia es crucial para producir piezas de alta calidad con tolerancias estrictas. En industrias como la aeroespacial y la de fabricación de dispositivos médicos, donde la precisión no es negociable, el uso de un cambiador de herramientas puede marcar una diferencia significativa.

Ahorro de Costos y Gestión de la Herramienta

Desde una perspectiva empresarial, un cambiador de herramientas también puede generar importantes ahorros de costos al reducir los requisitos de mano de obra. Con los cambios manuales de herramientas, un operador debe estar presente en la máquina para realizar la tarea, lo que puede ser un proceso que consume mucho tiempo y mano de obra. Esto no solo reduce el costo laboral general sino que también permite un uso más eficiente de la fuerza laboral. Durante el proceso de fresado, las herramientas pueden generar una cantidad significativa de calor, lo que puede afectar su rendimiento y vida útil. Un cambiador de herramientas puede contribuir a la gestión de la temperatura y el desgaste al permitir que la máquina utilice múltiples herramientas en rotación. Además, algunos cambiadores de herramientas avanzados están equipados con sensores que monitorean el desgaste de la herramienta y, cuando una herramienta alcanza un límite de desgaste predefinido, el cambiador de herramientas puede reemplazarla automáticamente por una nueva.

Flexibilidad y Adaptabilidad

En el acelerado entorno de fabricación actual, la flexibilidad es clave. Los clientes a menudo requieren tiempos de respuesta rápidos y la capacidad de producir piezas pequeñas (en lotes o diseñadas a medida). Con un cambiador de herramientas, la fresadora CNC se puede reconfigurar fácilmente para producir diferentes piezas. Simplemente cambiando la selección de herramienta y el programa de mecanizado, la máquina puede pasar de producir un tipo de pieza a otro en cuestión de minutos.

Historia y Evolución de los Almacenes de Herramientas Tipo Carrusel

Un almacén de herramientas de carrusel (también conocido como almacén de herramientas de tipo disco) almacena herramientas en una estructura circular o similar a un disco. Los centros de mecanizado lo utilizan comúnmente para permitir cambios automáticos de herramientas, mejorando la eficiencia y reduciendo el tiempo de inactividad. El carrusel gira para posicionar la herramienta requerida para el cambiador automático de herramientas (ATC), que luego intercambia la herramienta en el husillo.

Desarrollo Temprano (1950s-1980s)

• Principios de los años 1950 y 1960: Las primeras máquinas CNC fueron introducidas, pero los cambios de herramientas se realizaban manualmente. La necesidad de una producción más rápida condujo al desarrollo de los primeros cambiadores automáticos de herramientas (ATC).
• 1970-1980: Aparecieron los primeros almacenes de herramientas tipo carrusel, que almacenaban las herramientas en una estructura de disco giratorio. Fabricantes japoneses y alemanes (por ejemplo, Mazak, DMG y MORI) comenzaron a integrar ATC en los centros de mecanizado.

Avances en Capacidad y Velocidad (1990s-2000s)

• Los ingenieros desarrollaron una mayor capacidad de herramientas y velocidades de cambio de herramientas más rápidas.
• Los sensores avanzados y los servomotores mejoraron la selección de herramientas y la precisión de posicionamiento.

Innovaciones Modernas (Década de 2010-presente)

• Los modernos almacenes de herramientas de carrusel ahora cuentan con optimización impulsada por IA, mantenimiento predictivo e integración con fábricas inteligentes.
• Los cambiadores de herramientas de alta velocidad reducen el tiempo de inactividad y los sistemas híbridos combinan almacenamiento de herramientas tipo cadena y tipo carrusel para lograr la máxima flexibilidad.

Marcas Destacadas de Almacenes de Herramientas Tipo Carrusel

Varias marcas mundiales reconocidas fabrican cargadores de herramientas de carrusel de alta calidad:

• Mazak (Japón): Conocido por sus avanzados centros de mecanizado CNC con sistemas confiables de cambio de herramientas.
• Makino (Japón): Ofrece soluciones de mecanizado de alta precisión con mecanismos de cambio rápido de herramientas.
• DMG MORI (Alemania y Japón): Líder en tecnología CNC con sofisticados diseños de cargadores de herramientas.
• Haas Automation (USA): Proporciona máquinas CNC rentables con cargadores de herramientas duraderos.
• Fanuc (Japón): Se especializa en sistemas de automatización, incluidos cambiadores de herramientas eficientes para máquinas CNC.
• Okuma (Japón): Conocido por sus cargadores de herramientas de alta velocidad y gran capacidad.
• Doosan Machine Tools (Corea del Sur): Ofrece centros de mecanizado versátiles con sistemas avanzados de almacén de herramientas.
• Hyundai WIA (Corea del Sur): Fabrica máquinas CNC con innovadores cambiadores de herramientas tipo carrusel.

Ventajas de los Cargadores de Herramientas Tipo Carrusel

• Diseño compacto: Ocupa menos espacio que los cargadores de herramientas tipo cadena, lo que lo hace adecuado para máquinas CNC más pequeñas.
• Selección rápida de herramientas: La rotación circular permite un posicionamiento rápido de las herramientas para cambios eficientes de herramientas.
• Estructura simple: Menos piezas móviles reducen el riesgo de falla mecánica, lo que garantiza la confiabilidad.
• Rentable: Los cambiadores de herramientas de carrusel generalmente son más asequibles y más fáciles de mantener.
• Productividad mejorada: Reduce el tiempo de inactividad al automatizar los cambios de herramientas, lo que aumenta la eficiencia general del mecanizado.

Tendencias de Desarrollo

• Mayor capacidad de herramientas: Los diseñadores diseñan modernos cargadores de herramientas tipo carrusel para albergar más herramientas y, al mismo tiempo, mantener la compacidad.
• IA y automatización inteligente: Integración de la selección de herramientas impulsada por IA y el mantenimiento predictivo para optimizar el rendimiento y prevenir averías.
• Velocidades de cambio de herramientas más rápidas: Los servomotores avanzados y los cambiadores de herramientas robóticos reducen los tiempos de cambio de herramientas a milisegundos.
• Sistemas híbridos: Algunos fabricantes combinan cargadores de herramientas de carrusel con sistemas de tipo cadena o de tipo matriz para lograr una mayor flexibilidad.
• Integración de la Industria 4.0: Las fábricas inteligentes están adoptando almacenes de herramientas habilitados para IoT para comunicarse con máquinas CNC y software de fabricación para monitoreo en tiempo real.

Estructura y Componentes de un Almacén de Herramientas Tipo Disco

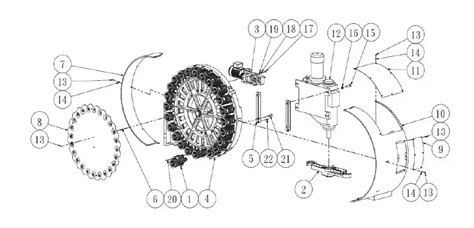

Tomando como ejemplo el almacén de herramientas de tipo disco DK50 producido por Taida Company, la estructura mecánica general de la máquina y los diagramas de descomposición muestran que la mayor parte de la estructura actual del almacén de herramientas es similar a esta.

Un sistema de almacén de herramientas tipo disco generalmente consta de tres partes: un sistema de almacén de herramientas, un sistema de robot y un sistema periférico.

(1) Sistema de Almacén de Herramientas

El sistema monta cada uno de los 24 depósitos de herramientas con ranuras en U en el disco, sujeta la herramienta de forma muy segura y mantiene la zona exterior en su lugar mediante los puntos de apoyo del disco. El funcionamiento de los depósitos de herramientas se acciona mediante un motor eléctrico que impulsa los depósitos. El servomotor de CA controla la rotación y la disposición de desplazamiento de los bolsillos y utiliza una placa codificada para posicionarlos con precisión.

Para un control preciso, el punto de cambio de herramienta está equipado con un interruptor de potencia de verificación óptica para el portaherramientas y un cilindro de empuje que realiza una operación de empuje y retorno de acuerdo con el movimiento hacia arriba y hacia abajo del cilindro hidráulico. La tarea del almacén de herramientas es completar la transferencia de la herramienta entre el almacén y el punto de cambio de herramienta del manipulador. Dos relés controlan los cilindros de empuje para los movimientos de extensión y retracción.

Como uno de los componentes clave del sistema de almacén de herramientas, el conjunto de herramientas se muestra en la figura.

Lista de piezas del manguito de corte del disco DK 50

(2) Sistema Robótico

El dispositivo de bloqueo de cuchillas sigue al pasador del eje para bloquear el manguito de cuchillas de forma segura en su lugar para evitar el funcionamiento incorrecto del manipulador debido a golpes importantes, que impedirían que el manipulador cambie las cuchillas. El manguito de bloqueo de cuchillas se obtiene utilizando un relé separado, que controla la extensión del pasador de bloqueo de cuchillas y su retorno al cambio.

El elemento central de la acción de cambio de herramienta es el manipulador, que utiliza brazos, garras, pasadores cónicos, resortes, pasadores móviles y pasadores de sujeción para realizar la acción de agarre de la cuchilla. El pasador cónico y la ranura de la herramienta encajan entre sí. Se logra un posicionamiento preciso de la herramienta y el resorte se adapta al pasador móvil para sujetarlo contra el mandril de la ranura de la herramienta, lo que completa la sujeción de la herramienta.

El componente más crítico del sistema de cambio de herramientas del manipulador y del almacén de herramientas circular, el manipulador, se muestra en la figura.

(3) Sistema Periférico

La correcta ejecución de todo el cambio de herramienta está estrechamente relacionada con algunos equipos periféricos, incluida la fuente de alimentación y el sistema de control automático. La fuente de alimentación incluye el sistema neumático y el cilindro, que debe tener una determinada presión y cantidad de gas para su funcionamiento. El sistema neumático y de alimentación es la fuente de energía y de accionamiento del almacén de herramientas y del manipulador. El motor proporciona la energía necesaria para accionar la rotación del disco de cuchillas.

La presión del manipulador de discos para realizar la acción de inserción y extracción de la cuchilla proviene del cilindro de gas.

Principio de Funcionamiento del Cambiador de Herramientas Robótico

Selección de Herramientas en el Almacén

Cada cuchilla en un almacén de herramientas rotativas tiene una posición fija, que generalmente está marcada con números arábigos (del 1 al 12, 18, 24, etc.). La cuchilla volverá a su posición original sin importar la frecuencia con la que se reemplace. Siempre que un operador fije una cuchilla en una posición determinada, la cuchilla regresará a su posición original. El principio para determinar la posición de la cuchilla es el siguiente: se coloca un botón de inicio/parada sin área de contacto en el almacén de herramientas en la posición donde se reemplaza la cuchilla, se coloca una cuadrícula en la posición 1 y cada cuchilla en el almacén debe devolverse a su posición original antes de cada funcionamiento de la máquina.

Durante el funcionamiento, el sistema de control digital marca la primera vez que el compartimento está a 0.3 mm del botón de inicio/parada como posición uno. Este sistema etiqueta las posiciones de las cuchillas en secuencia y mantiene el etiquetado vigente durante las horas normales de funcionamiento de la máquina, deteniéndolo inmediatamente cuando la máquina se apaga. Los cambios de herramienta se realizan utilizando el principio de selección de la marca más cercana en sentido antihorario. Por ejemplo, si hay 24 herramientas en el cargador, el sistema requiere que el cargador gire en sentido antihorario para cambiar a la posición 10 y en sentido horario para ajustarse a la posición 16 para el número de herramienta actual 12. El cargador de herramientas tipo disco tiene un espacio limitado, y los cuchillos de 40# y 50# almacenados están dentro de 24 y 20, respectivamente.

Principio del Cambio de Herramienta Robótico

El robot de disco selecciona la herramienta basándose en la selección aleatoria y el principio de proximidad a la cuchilla. Al cambiar la cuchilla, se actualizan todos los juegos de cuchillas y marcadores de herramientas y se registran en la base de datos, consiguiendo un cambio de herramienta rápido y estable. Los pasos específicos para el cambio de herramienta son:

1. Seleccionar la herramienta: La máquina herramienta funciona en condiciones normales. Al mismo tiempo, el sistema de control digital sigue el comando del código T para mover la herramienta desde la ubicación de almacenamiento inicial al área designada para el cambio de herramienta. Esto prepara la herramienta con antelación para su reemplazo durante el siguiente paso de producción. En el proceso de cambio de herramienta, el sistema de control digital, bajo el comando del código M06, es el eje central del almacén de herramientas para determinar la posición de estacionamiento y el eje Z para llegar a la posición de reemplazo de herramienta.
2. El robot agarra el cuchillo: Tras el inicio oficial del cambio de herramienta, el accionamiento del cilindro activa el manguito de cambio de herramienta en el almacén de herramientas, que gira un cuarto de vuelta a lo largo del eje. El eje de la herramienta en el almacén de herramientas es paralelo al eje del husillo. El motor del robot en el almacén de herramientas comienza a funcionar. La leva de arco impulsa al robot para completar una operación de giro de 65°. Las garras del robot agarran simultáneamente la herramienta, cambian de posición y colocan la herramienta en el husillo. Esto completa el proceso final de cambio de herramienta.
3. Sacar la herramienta: El dispositivo de motor de accionamiento del robot en el almacén de herramientas deja de funcionar inmediatamente después del proceso de cambio de herramienta del robot. Al mismo tiempo, el sistema de control digital controla el equipo gas-hidráulico para disipar el calor del husillo mientras el sistema libera la herramienta en el husillo. El sistema de control digital hace funcionar el motor de accionamiento del robot y ajusta el modo de accionamiento del robot para el accionamiento de la leva del plano durante la inspección de seguridad de liberación de la herramienta. La leva del plano se bajará por el brazo de la cuchilla y, en última instancia, se retirará la herramienta.
4. Reemplazar la herramienta: Después de completar el trabajo de retirar la herramienta, el robot del almacén de herramientas vuelve a utilizar el accionamiento de leva curva para girar durante media semana para reemplazar la herramienta en el almacén de herramientas y la herramienta cargada en el husillo.
5. Conjunto de herramientas: Después de reemplazar el almacén de herramientas en la herramienta cargada en el husillo, el robot cambia automáticamente al modelo de accionamiento de leva plana, retrayendo el brazo de la herramienta simultáneamente mientras carga la herramienta en el almacén de herramientas y en el husillo. Luego, bajo la premisa de apagar el motor de accionamiento del robot, el sistema de control digital acciona el dispositivo neumático-hidráulico para hacer que la herramienta cargada en el husillo se cargue firmemente.
6. Regresar al robot: En el quinto paso, después de completar el trabajo, el sistema de control digital impulsa el motor de funcionamiento del robot y la leva de arco impulsa el giro del robot durante media semana. Acciona el cilindro para realizar el cambio de posición de la herramienta y del conjunto de herramientas en el giro de un cuarto de semana. El robot completa todo el proceso de cambio de herramienta para volver a su posición.

El Cilindro Neumático en Máquinas CNC y Cambiadores de Herramientas

En el mundo de la fabricación moderna, las Máquinas de control numérico por computadora (CNC) han revolucionado la producción al aumentar la precisión, la eficiencia y la automatización. Un cilindro neumático es un actuador mecánico que convierte energía del aire comprimido en movimiento lineal. Los cilindros neumáticos son componentes esenciales en las máquinas CNC, especialmente para tareas de automatización.

Función en el Cambio Automático de Herramientas (ATC)

Las máquinas CNC, como los centros de fresado y los centros de mecanizado, suelen tener un cambiador automático de herramientas (ATC) que permite cambiar las herramientas sin intervención manual. Los cilindros neumáticos son ideales para esta tarea debido a su tiempo de respuesta rápido y su salida de fuerza constante. En entornos de mecanizado de alta velocidad, un sistema ATC que funcione bien puede reducir el tiempo de cambio de herramienta.

Otras Aplicaciones de los Cilindros Neumáticos en CNC

Además de los cambiadores de herramientas, los cilindros neumáticos desempeñan un papel crucial en varias otras funciones automatizadas en máquinas CNC:

• Sistemas de sujeción de piezas: Se utilizan para asegurar las piezas de trabajo durante el mecanizado. Los sistemas de sujeción fijos se emplean en aplicaciones de alta precisión donde la pieza permanece estacionaria. Los sistemas de sujeción flotantes están diseñados para piezas delicadas que requieren una distorsión mínima. En la industria del automóvil, los sistemas de sujeción neumáticos aseguran láminas de metal durante el corte o fresado con láser. En células de trabajo robóticas CNC, a menudo se integran sistemas de sujeción neumáticos de cambio rápido, permitiendo la automatización de la producción de lotes.
• Automatización de puertas de máquina: Las máquinas CNC modernas vienen equipadas con recintos protectores para mejorar la seguridad del operador y evitar la contaminación. Las puertas automatizadas, como las puertas batientes neumáticas en tornos CNC compactos, son especialmente beneficiosas en entornos de mecanizado de alta producción. En el mecanizado de piezas aeroespaciales, los sistemas de puertas CNC automatizados accionados por cilindros neumáticos permiten la operación desatendida, reduciendo el trabajo manual y mejorando la productividad.
• Extracción de piezas: Una vez finalizado el proceso de mecanizado, la pieza de trabajo terminada debe retirarse de la máquina CNC antes de que comience el siguiente ciclo de producción. La extracción manual no solo es lenta, sino que también aumenta el riesgo de fatiga del operador y lesiones por esfuerzo repetitivo. Los sistemas automatizados de extracción de piezas, a menudo accionados por cilindros, agilizan este proceso.

Consideraciones para la Selección y Mantenimiento de Cilindros Neumáticos

Para seleccionar un cilindro neumático adecuado, es crucial considerar:

• El tamaño del agujero: Determina la fuerza de salida.
• Presión operacional: Debe garantizar la compatibilidad con los recursos disponibles.

Para garantizar fiabilidad a largo plazo y rendimiento eficiente, el mantenimiento adecuado es fundamental. Los cilindros neumáticos juegan un papel vital en máquinas CNC, proporcionando precisión, velocidad y automatización para tareas esenciales como cambio de herramientas, sujeción de piezas, control de husillo, automatización de puertas y extracción de piezas.
