Los intercambiadores de calor son equipos fundamentales en instalaciones de refrigeración, calefacción, aire acondicionado y, en general, en cualquier sistema donde sea necesario regular la temperatura. Su función principal es transferir energía térmica entre dos fluidos a diferentes temperaturas sin que estos se mezclen directamente, permitiendo que uno se caliente mientras el otro se enfría. En particular, el intercambiador de calor de flujo cruzado es un dispositivo especializado donde dos corrientes de fluido se cruzan en un ángulo, típicamente perpendicular, facilitando la transferencia de calor de manera eficiente.
Funcionamiento y diseño del flujo cruzado

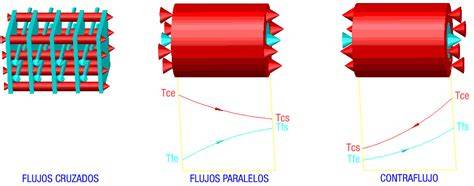

En los diseños de flujo cruzado, un fluido fluye a través de tubos, mientras que el otro circula fuera de ellos, cruzando la dirección del tubo. Esta configuración perpendicular minimiza la mezcla de fluidos y maximiza el área de superficie disponible para la transferencia de energía. El diseño se caracteriza por placas o tubos dispuestos para crear una matriz a través de la cual un fluido viaja horizontalmente mientras el otro pasa verticalmente.
Los intercambiadores de flujo cruzado suelen estar fabricados con paneles metálicos delgados, normalmente de aluminio, debido a su buena conductividad térmica. Estos equipos son muy apreciados por su simplicidad y coste relativamente moderado, siendo una solución habitual cuando las normas de higiene exigen que ambas corrientes de aire se mantengan completamente separadas entre sí.
Consideraciones técnicas y eficiencia
- Eficiencia térmica: Un intercambiador de flujo transversal tradicional tiene una eficiencia térmica que oscila entre el 40% y el 65%.
- Limitaciones: Alcanzar valores de eficiencia muy altos con este diseño es complejo, especialmente en rangos de caudales de 1.000 a 4.000 m³/h, donde los sistemas de contracorriente suelen ser más efectivos.
- Geometría: El diseño suele presentar una sección transversal cuadrada. La alta velocidad del aire en la entrada y la baja en la salida influyen en la caída de presión y la turbulencia.
Aplicaciones industriales y versatilidad
Debido a su diseño compacto y alto rendimiento térmico, los intercambiadores de flujo cruzado son fundamentales en diversos sectores:
| Sector | Aplicación principal |
|---|---|
| HVAC | Regulación térmica eficiente en edificios residenciales y comerciales. |
| Industria alimentaria | Recuperación de calor en grandes comedores y procesos de pasteurización. |
| Generación de energía | Enfriamiento de generadores y reciclaje de calor residual. |
| Automotriz/Aeroespacial | Disipación de calor en motores donde el espacio es limitado. |
Criterios para la selección del equipo
Al elegir el intercambiador adecuado, es esencial evaluar las condiciones de operación, tales como:
- Compatibilidad de materiales: El acero inoxidable se prefiere por su resistencia a la corrosión en entornos agresivos, mientras que el aluminio destaca por su ligereza y conductividad.
- Caída de presión: Es crucial mantener las pérdidas de carga en niveles aceptables para asegurar un flujo de aire eficiente.
- Normativa: En edificios terciarios, normativas como el RITE exigen el uso de intercambiadores de calor en instalaciones donde el caudal de extracción supere ciertos límites para garantizar la eficiencia energética.
- Mantenimiento: La limpieza periódica de las superficies y el reemplazo de filtros son vitales para evitar el ensuciamiento, que reduce drásticamente el rendimiento térmico.
Curso Inspección y Mantenimiento de Intercambiadores de Calor UTN FRBB
En conclusión, el intercambiador de flujo cruzado representa un componente esencial en la ingeniería moderna, ofreciendo un equilibrio entre coste y rendimiento. Su capacidad para optimizar el uso de energía y gestionar diferenciales de temperatura lo convierte en una pieza clave para la sostenibilidad industrial y el confort en los sistemas de climatización actuales.
