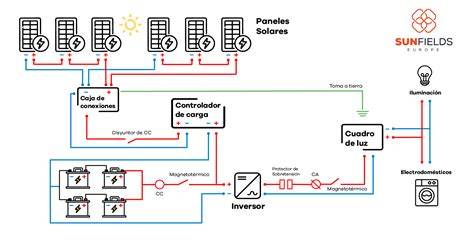

Un inversor de red es un componente fundamental en cualquier sistema conectado a la red eléctrica que utiliza placas solares para autoconsumo. Su principal función es transformar la energía de una fuente de corriente continua (CC), generada por los paneles solares, en corriente alterna (CA) apta para el consumo en una vivienda o empresa.
Este dispositivo no solo posibilita la conversión de la energía solar, sino que también despliega funciones de supervisión y control del sistema de autoconsumo, asegurando que se aproveche al máximo la energía renovable producida. Además, contribuye a la optimización del consumo energético y al cumplimiento de las regulaciones establecidas, especialmente al evitar que la energía no consumida sea vertida a la red eléctrica sin control.
Tipos de Inversores Según la Fase Eléctrica
Para satisfacer las necesidades eléctricas en diferentes contextos, han surgido inversores diseñados para operar con distintos tipos de sistemas de distribución de energía eléctrica: monofásicos, de fase dividida (bifásicos) y trifásicos.
Inversores Monofásicos
Un inversor monofásico convierte la energía de CC generada por los paneles solares en una sola fase de energía de CA. La electricidad en estos sistemas fluye a través de un único cable activo, mientras que un cable neutro está conectado a tierra en el cuadro de distribución, proporcionando un camino de retorno en caso de falla. La electricidad monofásica suministra tensión hasta 230 voltios.
- Aplicación: Suelen utilizarse en viviendas residenciales y pequeños negocios, donde las potencias oscilan entre 3kW y 10kW.
- Ventajas: Su funcionamiento es sencillo y ordinario, y sus conexiones están destinadas a suministros domésticos.
- Desventajas: Pueden tener una eficiencia menor en comparación con los trifásicos y no pueden manejar cargas que requieren más potencia o equipos electrónicos pesados.
- Flujo de energía: Debido a los picos y caídas de voltaje, si algo le sucede a la red, la fuente de alimentación completa se interrumpe.
Inversores Trifásicos
Un inversor trifásico convierte la entrada de CC de los paneles solares en una salida de CA trifásica. La energía trifásica se distribuye a través de cuatro cables: tres cables activos y un cable neutro, que también está puesto a tierra. En un sistema trifásico, las cargas eléctricas se agrupan en tres grupos (uno por fase activa) que deben recibir la electricidad de manera equitativa.
- Aplicación: Son más recomendados para instalaciones de autoconsumo de tamaño mediano o grande, con potencias superiores a los 10kW, y están diseñados para instalaciones eléctricas trifásicas.
- Ventajas: Tienen la capacidad de producir más energía para cualquier uso directo, son eficientes con maquinaria grande, y la conexión trifásica necesita menos materiales conductores para transmitir la energía eléctrica, contribuyendo a una mayor estabilidad en el suministro. Su eficiencia suele ser mayor que la de los monofásicos.
- Desventajas: Una conexión trifásica no puede manejar la sobrecarga, lo que podría dañar el equipo y aumentar las posibilidades de reparaciones costosas. Debido a su alto voltaje, requieren mayores costos de aislamiento.
- Flujo de energía: Si algo le sucede a una sola fase, las otras fases aún funcionan, lo que proporciona mayor estabilidad.
Inversores de Fase Dividida (Bifásicos)
Un inversor de fase dividida, o bifásico, es una unidad única diseñada para funcionar con un sistema eléctrico bifásico común en Norteamérica (120/240V). Genera tanto 120V como 240V desde un solo inversor. El voltaje entre L1 y N y entre L2 y N es de 120V, mientras que al conectar los dos cables vivos (L1 y L2), el voltaje es de 240V.
- Características: Equipado con puertos L1, L2, N y un puerto PE para protección a tierra.
- Conexión en paralelo: Para quienes consideren inversores en paralelo para lograr energía en fase dividida, es posible utilizar múltiples inversores monofásicos conectados en paralelo para obtener la salida bifásica deseada. Sin embargo, es esencial entender que no todos los inversores están diseñados para conexión en paralelo; se requieren diseños especializados.
- Escalabilidad: Este enfoque permite una mayor capacidad del sistema.
Conversión de Fases
Es posible realizar la conversión entre tipos de energía de fase, lo que es útil en diversas aplicaciones:
- De trifásica a monofásica: Es bastante simple convertir energía trifásica en monofásica; todo lo que se necesita es un cable neutro. Sin embargo, utilizar un cable neutro podría no ser tan preciso como otros métodos.
- De monofásica a trifásica: Se puede convertir una fuente de alimentación monofásica en trifásica utilizando un convertidor de fase.
Existen componentes avanzados, como algunos cargadores de vehículo eléctrico, que son capaces de cambiar automáticamente de fase para optimizar el consumo energético.
Factores a Considerar al Elegir un Inversor
El precio y la idoneidad de un inversor fotovoltaico variarán según una serie de factores importantes:
- Capacidad de potencia: Los inversores tienen una gran variedad de capacidades de potencia, desde modelos residenciales de baja potencia hasta inversores comerciales de capacidades mucho más grandes. Es común que se requiera el doble de potencia en el inversor para garantizar el funcionamiento seguro del equipo, evitando sobrecargas o calentamientos.
- Eficiencia: Los inversores más eficientes en la conversión de energía solar suelen ser más caros.
- Marca y calidad: Las marcas reconocidas y los fabricantes con una reputación de calidad suelen tener precios más altos debido a la alta calidad de sus materiales.
- Tecnología y características adicionales: Un inversor puede tener una variedad de características adicionales, como monitoreo remoto, capacidad de almacenamiento de energía, protección contra sobretensiones, entre otros.
- Tensión de entrada: Es fundamental considerar la tensión mínima de operación del inversor. Para alcanzarla, puede ser necesario conectar en serie tantos paneles solares como se precise.
El precio medio de compra de un inversor para autoconsumo puede ser de unos 1.500€, pero este valor es aproximado y puede variar según el mercado y los factores mencionados.
☀️ Funcionamiento de los Inversores Solares Híbridos (Autoconsumo Fotovoltaico)
Cómo Identificar el Tipo de Suministro Eléctrico
Para saber si se dispone de energía monofásica o trifásica, se pueden realizar las siguientes comprobaciones:
- Cuadro eléctrico: Si el interruptor principal tiene un polo de ancho, el suministro estará conectado a una fuente de alimentación monofásica.
- Proveedor de electricidad: Se puede contactar directamente al proveedor de electricidad para preguntar sobre el suministro de energía que se tiene.
- Fusible de servicio: Verificar el fusible de servicio también puede proporcionar esta información.
Diferencias Clave entre Inversores Monofásicos y Trifásicos
Aunque las viviendas suelen disponer de energía monofásica y la trifásica es más propicia para uso empresarial e industrial, cada instalación es un mundo. Las principales diferencias son:
- Tensión: En un sistema de alimentación monofásico, la tensión puede llegar hasta los 230V. En un sistema trifásico, el voltaje entre fases es típicamente de 400V (o 208V en algunos sistemas divididos), y de 230V (o 120V) entre fase y neutro.
- Número de conductores: En una conexión monofásica, el flujo de electricidad es a través de un solo conductor activo. En una conexión trifásica, hay tres conductores activos.
- Flujo de energía: Con un sistema monofásico, si algo le sucede a la red, la fuente de alimentación completa puede interrumpirse. Sin embargo, en una fuente de alimentación trifásica, si algo le sucede a una sola fase, las otras fases aún funcionan, lo que asegura una mayor continuidad.
- Eficiencia: Generalmente, la eficiencia de un inversor monofásico es menor que la de un inversor trifásico.
En términos generales, si la instalación eléctrica es monofásica, también lo deberá ser el inversor. Pero si la instalación es trifásica, técnicamente se podrá instalar tanto un inversor monofásico como uno trifásico, aunque la elección dependerá de las cargas y necesidades específicas para garantizar la eficiencia y estabilidad del sistema.
