Los intercambiadores de calor son equipos esenciales que transfieren calor de un medio a otro. Alfa Laval ofrece una amplia gama de intercambiadores de calor, incluyendo modelos de carcasa y tubo, placas, superficie rascada y espirales, diseñados para diversas aplicaciones como climatización, refrigeración industrial, producción de alimentos, y procesos más exigentes. Estos intercambiadores se utilizan para calentar, enfriar, recuperar calor, evaporar y condensar fluidos.
Tipos de Intercambiadores de Calor

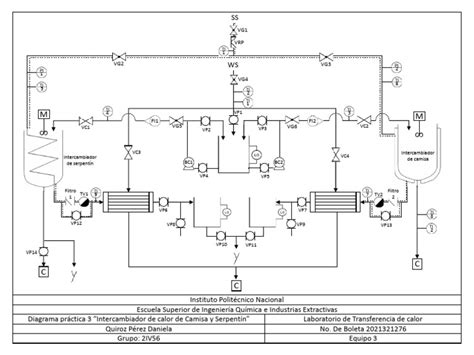

Existen intercambiadores de calor directos, donde los medios entran en contacto directo pero sin mezclarse, e indirectos. Los intercambiadores de calor indirectos se clasifican en varios tipos principales, siendo los de placas los más eficientes en la mayoría de los casos. Sin embargo, existen características de diseño específicas que impactan significativamente en su operación.
Intercambiadores de Calor de Carcasa y Tubos

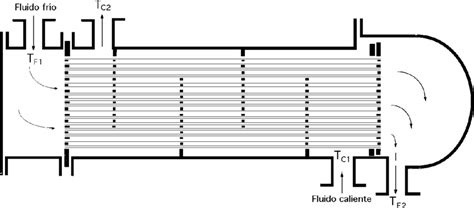

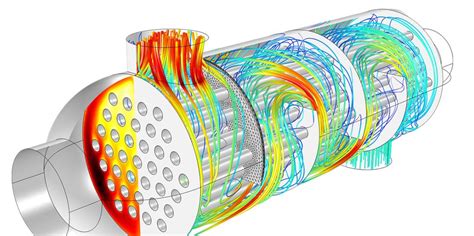

Los intercambiadores de calor de carcasa y tubos son una tecnología consolidada y ampliamente utilizada en numerosos sectores industriales. Estos dispositivos se emplean para calentar o enfriar líquidos o gases. Un medio fluye a través de la carcasa exterior, mientras que un segundo medio circula por un tubo o un haz de tubos. Los intercambiadores de calor de carcasa y tubos pueden ser monofásicos o bifásicos; estos últimos se utilizan para la ebullición o condensación de fluidos.
Los intercambiadores de calor de carcasa y tubos Alfa Laval incorporan elementos de diseño como placas deflectoras, tubos con aletas o corrugaciones para optimizar las superficies de calentamiento. Estos intercambiadores garantizan un flujo turbulento tanto en el interior como en el exterior de los tubos, mejorando la eficiencia de la transferencia de calor. Suelen suministrarse como unidades compactas y listas para instalar, facilitando su integración en equipos existentes. Las numerosas opciones de configuración permiten adaptar el diseño a aplicaciones específicas. Alfa Laval dispone de una extensa gama de intercambiadores de calor de carcasa y tubos para uso a bordo.
La configuración de estos intercambiadores puede incluir una carcasa exterior que alberga un solo tubo (tipo monotubo) o un haz de tubos (tipo multitubo). El medio de proceso puede circular por el lado de la carcasa o por el lado del tubo, mientras que el medio de calentamiento o enfriamiento fluye por el otro. Un flujo en contracorriente, donde los fluidos se mueven en direcciones opuestas, es el más eficiente térmicamente.
Intercambiadores de Calor Tubo-en-Tubo Alfa Laval para Lodos
El nuevo intercambiador de calor tubo-en-tubo de Alfa Laval está diseñado específicamente para lodos que contienen fibras y partículas, lo que lo hace ideal para el calentamiento y enfriamiento de la mayoría de lodos de aguas residuales. La unidad presenta una construcción totalmente soldada con un fuelle en el tubo de la carcasa para absorber la expansión térmica. Los módulos de este intercambiador se conectan típicamente en serie y se montan en un bastidor. El tubo de la carcasa es siempre liso, mientras que el tubo del producto puede ser corrugado o liso, dependiendo de la aplicación. El medio de producto que fluye por el interior del tubo circula en contracorriente con el medio de servicio.
Gama ViscoLine de Alfa Laval
La línea ViscoLine de Alfa Laval incluye tres modelos de intercambiadores de calor de carcasa y tubos diseñados para el calentamiento, enfriamiento o pasteurización de productos de baja a media viscosidad:
Intercambiador de Calor Tubo-en-Tubo ViscoLine
Este modelo es ideal para calentar, enfriar o pasteurizar productos de baja a media viscosidad que contengan fibras o partículas grandes, como tomates, frutas y verduras cortadas en dados, y salsas o sopas con partículas de gran tamaño.
Construcción: Consiste en un solo tubo interno montado dentro de otro tubo que actúa como carcasa (configuración tubo a tubo). El fluido de proceso fluye por el tubo interno, que puede ser liso o corrugado, mientras que el fluido de servicio circula alrededor en el tubo externo, que siempre es corrugado. El flujo del producto es en contracorriente con el fluido de servicio. La estructura está totalmente soldada, con un fuelle en el tubo exterior para absorber la expansión térmica. Los intercambiadores monotubo ViscoLine se conectan normalmente en serie y se montan en un bastidor de soporte o en un bastidor completo. Requieren un mantenimiento mínimo y sencillo, eliminando la necesidad de piezas de repuesto.
Cumplimiento Normativo: El intercambiador de calor ViscoLine cumple con la Directiva Europea de Equipos a Presión PED 97/23/CE y está autorizado a llevar la marca CE. También están disponibles otros códigos, como ASME VIII División 1, u otros a petición, como la licencia de fabricante para China (autorización SELO) o el certificado de conformidad GOST para Rusia.
Materiales: Los tubos del lado del producto son de AISI 316L, mientras que los del lado de servicio son de AISI 304 o, opcionalmente, AISI 316L. La unidad completa puede montarse en un bastidor de AISI 304, que puede inclinarse a petición para permitir el autodrenaje del intercambiador.
Intercambiadores de Calor Multitubulares ViscoLine
Este intercambiador de calor higiénico es ideal para calentar, enfriar o pasteurizar productos de baja a media viscosidad con fibras o partículas grandes. Se utiliza para una amplia gama de productos, incluyendo leche, nata líquida, huevos enteros, claras, yemas, productos homogeneizados, zumos de frutas con pulpa o fibra, zumo de tomate y soluciones proteicas.
Construcción: Consiste en un haz de tubos montados dentro de una carcasa exterior y soldados a placas tubulares en ambos extremos. El fluido de proceso fluye en los tubos internos en contracorriente con el fluido de servicio que circula en el tubo externo. Tanto los tubos internos como los externos pueden ser lisos (especialmente diseñados para fluidos viscosos o con depósitos) o corrugados.
Ventajas: Los módulos ViscoLine Multitube pueden conectarse entre sí o agruparse en un bastidor completo. Requieren un mantenimiento mínimo y sencillo, sin necesidad de piezas de repuesto. Cumplen con la Directiva Europea de Equipos a Presión PED 97/23/CE y están autorizados para la marca CE, con disponibilidad de otros códigos como ASME VIII División 1. Los tubos del lado del producto son de AISI 316L, y los del lado de servicio de AISI 304 (opcionalmente AISI 316L). La unidad completa puede montarse en un bastidor de AISI 304, con opción de inclinación para autodrenaje.
Intercambiadores de Calor Anulares ViscoLine
Este intercambiador es ideal para calentar, enfriar o pasteurizar fluidos no newtonianos de alta viscosidad y con partículas. Se utiliza comúnmente con productos poco ácidos y de viscosidad media-alta, como concentrados de tomate, salsas a base de tomate, condimentos, mayonesa y salsa de chocolate.
Ventajas: El intercambiador anular ViscoLine es fácilmente ampliable, sencillo de inspeccionar y lavar, y requiere un mantenimiento mínimo. Las únicas piezas de repuesto necesarias son las juntas tóricas del cabezal. Soporta altas temperaturas y presiones.
Construcción: Consta de 4 tubos concéntricos. El fluido de proceso fluye entre dos canales auxiliares, siendo calentado o enfriado simultáneamente desde el interior y el exterior. El tubo más externo (carcasa) es corrugado, mientras que el tubo del fluido de proceso es liso, aunque puede ser corrugado si es necesario. Para lograr una temperatura más homogénea en el lado del producto, se pueden instalar mezcladores estáticos al final del tercer tubo concéntrico. El fluido de proceso fluye entre el segundo y el tercer tubo concéntrico, en contracorriente con el fluido de servicio. La holgura en el lado del producto varía entre 49,2 mm y 5,8 mm.
Especificaciones Técnicas: Diseñado para presiones de hasta 15 barg en el lado del producto y hasta 10 barg en el lado de servicio. La presión máxima admisible puede alcanzar 100 bar, dependiendo del grosor de los componentes y los tipos de conexión. Soporta temperaturas de hasta 190°C, con posibilidad de temperaturas más altas según los componentes. Cumple con la directiva europea PED 97/23/CE y está autorizado para la marca CE.
Otras Soluciones de Intercambio de Calor Alfa Laval
Alfa Laval ofrece un catálogo muy amplio de intercambiadores de calor, incluyendo:
- Intercambiadores de Calor de Placas con Juntas: Proporcionan una transferencia de calor eficiente en equipos compactos, son flexibles en diseño y fáciles de reparar y mantener.
- Intercambiadores de Calor de Placas Soldadas (cobre): Ofrecen transferencia de calor eficiente en un tamaño reducido y se utilizan en refrigeración, calefacción, evaporación y condensación.
- Intercambiadores de Calor de Superficie Rascada Contherm®: Diseñados para el procesamiento continuo de productos viscosos y desafiantes, maximizando la eficiencia térmica, el rendimiento y la calidad.
- Aalborg MX: Un intercambiador de calor compacto de carcasa y tubos con tubos en U, ideal para calentar aceite o agua utilizando vapor o aceite térmico. Su capacidad térmica varía entre 10 kW y 2000 kW.
- Intercambiadores de Calor Alfa Laval Olmi: Fabricados a medida, se basan en décadas de experiencia y conocimiento de aplicaciones. Cuentan con un equipo de expertos en diseño térmico y mecánico, y se utilizan en aplicaciones exigentes en plantas petroquímicas, refinerías y centrales eléctricas. La calidad de las soldaduras es un factor clave en su durabilidad.
- Intercambiadores de Calor Tubulares para la Industria Farmacéutica y Biotecnológica: Diseños a prueba de fugas con acabados superficiales suaves para proteger contra la contaminación. Ideales para aplicaciones higiénicas como agua para inyección (WFI) y calentamiento/enfriamiento de agua purificada. La línea Pharma está diseñada para operar a presiones de hasta 10 bar y temperaturas de 150°C, facilitando el drenaje y la limpieza. El diseño de doble tubo elimina el riesgo de mezcla de producto y medio de servicio, con detección de fugas visible.
- Módulos de Intercambiador de Calor de Doble Tubo Compactos: Desarrollados para enfriamiento en el punto de uso en sistemas de agua de la industria farmacéutica.
- Condensadores Compactos: Diseñados específicamente para la industria farmacéutica y los altos requisitos higiénicos de la producción moderna de API, con alta eficiencia de transferencia de calor.
