La correcta vibración del hormigón es fundamental para asegurar su compactación, eliminar burbujas de aire y garantizar la resistencia y durabilidad de las estructuras. Los vibradores de hormigón de alta frecuencia con motor interno, complementados por convertidores electrónicos, representan una solución eficiente y avanzada para esta tarea.
Componentes Principales del Sistema de Vibrado de Hormigón
Agujas Vibrantes de Alta Frecuencia con Motor Interno
Las agujas de alta frecuencia con motor interno sobredimensionado son el corazón de estos sistemas. Están diseñadas para ofrecer un rendimiento óptimo en la compactación del hormigón. Los tubos de las agujas están tratados para incrementar la dureza y resistencia al desgaste, asegurando una mayor vida útil del equipo.
Las características clave de estas agujas incluyen:
- Excéntrica sobredimensionada y punta endurecida de acero, que maximizan la vibración.
- Fácil intercambio de las agujas, lo que permite una adaptación rápida a diferentes necesidades de obra.
- El doble retén impide la entrada de grasa, prolongando la vida útil del motor interno y sus componentes.
- Cuentan con protección térmica integrada para evitar sobrecalentamientos.
Convertidores Electrónicos
Los convertidores electrónicos son el complemento indispensable para las agujas vibrantes de alta frecuencia con motor interno, ya que transforman la corriente eléctrica para alimentar el motor de la aguja. Los modelos de convertidor electrónico portátil se caracterizan por su caja ergonómica que facilita el transporte y el manejo.
Las funciones y protecciones principales de estos convertidores son:
- Arranque progresivo, que evita picos de corriente iniciales y prolonga la vida del motor.
- Protección en la entrada del convertidor contra fluctuaciones bruscas de voltaje, asegurando la estabilidad del equipo.
- Protección en la salida del convertidor, que limita los consumos por fase y previene sobrecargas.
- Un Led tricolor que avisa del estado de la máquina, facilitando su monitoreo durante el uso.
- Desconexión inmediata por fuga de 10 mA, garantizando la seguridad del operario.
- Disponen de 15 metros de cable, que confieren gran autonomía al equipo en obra.
Existen variantes como el Convertidor electrónico de alta frecuencia de la Serie BOXEL 200HZ, 42 Volt, diseñado específicamente para vibradores de hormigón con motor interno.
Transmisiones y Alargaderas
Para aumentar la versatilidad y el alcance de los vibradores, se utilizan accesorios como:
- Transmisión flexible para vibrador de hormigón: Disponibles en longitudes estándar de 0,6 a 6 metros, con la posibilidad de otras longitudes bajo consulta. Cuentan con refuerzo de malla y fleje interior de acero para mayor durabilidad.
- Alargadera para aguja vibrante de alta frecuencia con motor interno Enar: Específicas para la Serie M AFP, permiten extender el alcance de la aguja vibrante.
Tipos de Vibradores de Hormigón
El mercado ofrece un amplio catálogo de vibradores de hormigón, clasificados según su fuente de energía y diseño:

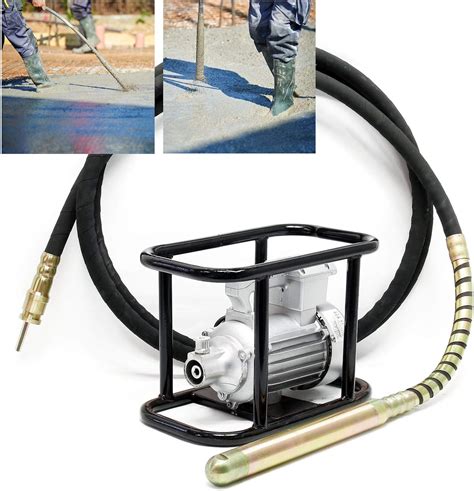

Vibradores Eléctricos Portátiles
Son modelos que combinan una aguja vibrante con motor interno y un convertidor electrónico. Un ejemplo es la combinación de Vibrador alta frecuencia Electrónico + Agujas Vibrantes de Alta Frecuencia con Tubo Tratado de la serie SPYDER PRO. Otro modelo destacado es el FOX, un vibrador de hormigón portátil eléctrico monofásico de ENAR que presenta una configuración de jaula interna para soportar el motor.
Vibradores a Gasolina
Ideados para situaciones donde no se dispone de energía eléctrica, estos vibradores utilizan un motor de gasolina para vibrador de hormigón portátil o un generador de alta frecuencia para vibrador de hormigón con motor interno.
Vibradores Pendulares a Batería
Innovaciones como el VPB E-BATT representan un avance en la portabilidad, siendo un vibrador pendular a batería de tipo pistola.
Otros Tipos
Si bien los vibradores de alta frecuencia con motor interno son los modelos que más vibran, los vibradores mecánicos son una opción más económica para ciertas aplicaciones. Adicionalmente, para la vibración y compactación de pavimentos, se dispone de reglas vibradoras, máquinas especializadas para dicha tarea.
Vibradores de Alta Frecuencia para Hormigón con Convertidor Externo, IMER - BAGANT
Características Técnicas de la Serie SPYDER PRO
La serie SPYDER PRO ofrece diferentes modelos de agujas vibrantes, cada una adaptada a distintas necesidades de vibrado. A continuación, se detallan las especificaciones técnicas:
| MODELO | VOLTAJE | PESO CONVERTIDOR (KG) | PESO TOTAL (KG) | DIÁMETRO AGUJA (MM) | LONGITUD AGUJA (MM) | RENDIMIENTO (M³/H) | POTENCIA (W) |
|---|---|---|---|---|---|---|---|
| SPYDER PRO 230V 38 | 230 V | 3,4 | 14,6 | 38 | 370 | HASTA 20 | 750 |
| SPYDER PRO 230V 50 | 230 V | 3,4 | 18,6 | 50 | 365 | HASTA 30 | 1100 |
| SPYDER PRO 230V 60 | 230 V | 3,4 | 20,6 | 58 | 420 | HASTA 35 | 1500 |
| SPYDER PRO 230V 70 | 230 V | 3,4 | 22 | 65 | 400 | HASTA 40 | 1900 |
Criterios para la Selección de Agujas Vibrantes
Las agujas vibrantes se eligen según su diámetro. Es crucial seleccionar el diámetro adecuado de la aguja según el tipo de proyecto y el bloque de hormigón que se vaya a vibrar para garantizar una compactación efectiva y homogénea.
