Un serpentín cambiador de calor, comúnmente conocido como serpentín, es un dispositivo sencillo y fundamental empleado en una vasta gama de aplicaciones para el calentamiento o enfriamiento de fluidos, ya sean líquidos o gases. Su estructura compacta y la alta eficiencia en la transferencia de calor lo convierten en un componente esencial en industrias como la química, la automotriz, la alimentaria y, de manera destacada, en los sistemas de climatización.
¿Qué son los Serpentines Cambiadores de Calor?
Los serpentines son aparatos compuestos por una serie de tubos, a menudo de forma espiral o con múltiples dobleces, fabricados con diferentes materiales. Su función principal es facilitar la transferencia de calor entre un fluido que circula por su interior y otro fluido o el ambiente que los rodea. Para mejorar su eficiencia, los serpentines suelen incorporar aletas que aumentan la superficie de contacto y, por ende, la capacidad de captar o disipar calor.
En el ámbito del acondicionamiento de aire, los serpentines son piezas fundamentales en los sistemas de climatización. Están compuestos por una serie de tubos y aletas que permiten la transferencia de calor entre el refrigerante que circula en su interior y el aire que fluye a través de ellos.
Componentes Clave y Materiales

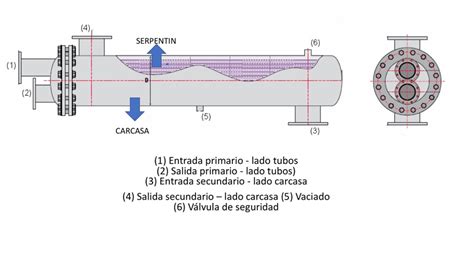

Un serpentín cambiador de calor está formado principalmente por una serie de tubos. A través de estos tubos circula un fluido de transferencia de calor, que puede ser un refrigerante, agua fría, salmuera, agua caliente o vapor. El aire, o el segundo fluido, es inducido o forzado a pasar por entre los tubos. Al estar en contacto con la superficie del serpentín, y dependiendo de la temperatura del fluido dentro de los tubos, el aire o el segundo fluido se calienta, se enfría o se enfría y se deshumidifica. A su vez, el fluido dentro de los tubos se enfría o se calienta.
Los serpentines suelen estar hechos de tubos de acero, y los tubos galvanizados y de acero inoxidable son apreciados por sus buenas propiedades de transferencia de calor, lo que les permite absorber o disipar más calor.
Principios de Funcionamiento
El funcionamiento de un serpentín se basa en el principio de la transferencia de calor. Cuando un fluido caliente entra en contacto con una superficie más fría, el calor se transfiere de la zona más caliente a la más fría hasta alcanzar un equilibrio térmico. En un serpentín, esta superficie es la pared del tubo y las aletas, y los fluidos son el que circula por dentro y el que está por fuera.
La cantidad de calor transferido y el factor de desvío (FD) del serpentín dependen de la superficie del serpentín, así como de la velocidad del aire o del fluido externo, es decir, del tiempo que este fluido esté en contacto con la superficie del serpentín al pasar a través de él.
El Ciclo de Refrigeración y Calefacción
En los sistemas de refrigeración y aire acondicionado, los serpentines operan en un ciclo continuo que permite mantener la temperatura deseada en un espacio climatizado.
Serpentín del Evaporador
Ubicado en la unidad interior de un sistema de aire acondicionado o en la parte más fría de un equipo de refrigeración, su función es absorber el calor del aire. El proceso se desarrolla de la siguiente manera:
- El refrigerante frío y en estado líquido ingresa al serpentín.
- El aire caliente del ambiente pasa sobre el serpentín, transfiriendo su calor al refrigerante.
- El refrigerante se evapora, absorbiendo el calor y enfriando el aire, que luego es distribuido al espacio.
El serpentín del evaporador es responsable de absorber el calor y transferirlo al refrigerante (amoníaco o freón) dentro del serpentín. Cuando se enciende el serpentín del evaporador, el refrigerante dentro de él comienza a circular. Además, estos serpentines son necesarios para producir agua enfriada, utilizada en muchos procesos industriales como la producción de alimentos y bebidas, y la fabricación de productos farmacéuticos.
Cómo FUNCIONA el CICLO de REFRIGERACIÓN (Para principiantes) ✅
Serpentín del Condensador
Situado en la unidad exterior, libera el calor absorbido al ambiente exterior. El funcionamiento es el siguiente:
- El refrigerante caliente y en estado gaseoso llega al serpentín.
- El aire exterior pasa sobre el serpentín, absorbiendo el calor del refrigerante.
- El refrigerante se condensa, liberando calor al exterior y volviendo a su estado líquido.
Ambos tipos de serpentines trabajan en conjunto para garantizar un funcionamiento eficiente del sistema. En un sistema de refrigeración industrial, el compresor bombea gas refrigerante, el cual se calienta al comprimirse. Este calor provoca la evaporación del refrigerante líquido, enfriando el gas, que luego absorbe calor dentro del aparato. El condensador evaporativo disminuye la temperatura sobrecalentada del refrigerante después de que sale del compresor. El refrigerante absorbe el calor en el evaporador y pasa de líquido a gas; luego, el gas se comprime y se vuelve a convertir en líquido, que fluye a través del serpentín y absorbe más calor. Este proceso continúa hasta que todo el espacio alcanza la temperatura deseada.
Tipos y Aplicaciones de Serpentines
Los serpentines cambiadores de calor se utilizan en una gran variedad de entornos industriales y comerciales, siendo cruciales para controlar la temperatura y la humedad. Los hay de diferentes configuraciones para adaptarse a necesidades específicas:
- Serpentines de recirculación: Recirculan el refrigerante a través del serpentín varias veces para aumentar la tasa de transferencia de calor.
- Evaporadores inundados: Regulan el flujo de refrigerante mediante una válvula de flotador, manteniendo el serpentín "inundado" de refrigerante.
- Sistemas de expansión directa (DX): Enfrían el espacio absorbiendo calor a medida que el refrigerante se expande directamente en el serpentín.
- Serpentines de una espira: Tienen una tubería vertical, generalmente en forma de horquilla, ocupando un espacio razonable.
- Serpentines en forma de espiral: Compuestos por varias espiras enrolladas en la parte interna de un recipiente, generalmente utilizados en recipientes de tamaños específicos.
Aplicaciones Específicas
- Sistemas de Aire Acondicionado y Deshumidificación: Son esenciales para mantener un ambiente confortable en hogares, oficinas y espacios industriales, controlando las propiedades psicrométricas del aire. Son empleados en el sector hotelero para estos fines.
- Refrigeración Industrial: Cruciales para enfriar productos y sistemas de refrigeración en fábricas, almacenes y otros espacios grandes, manteniendo alimentos, bebidas y otros productos a la temperatura requerida. Ayudan a eliminar el calor y la humedad del aire, lo que puede mejorar la comodidad de los empleados, prevenir el crecimiento de moho y bacterias, y proteger el equipo.
- Alambiques, Reactores y Ollas de Cocción: Se emplean para procesos de calentamiento o enfriamiento en la industria química y alimentaria.
- Industria Automotriz: En una transmisión automática, el serpentín es indispensable para mantener el aceite a niveles de temperatura controlados. Si la temperatura del aceite se eleva descontroladamente, este pierde su viscosidad y se oxida.
- Termos Eléctricos con Serpentín: También llamados termos con intercambiador de calor, proveen agua caliente sanitaria en viviendas, integrándose a fuentes de energía alternativas como sistemas solares o calderas de calefacción.
Mantenimiento y Eficiencia de los Serpentines
El mantenimiento adecuado de los serpentines es crucial para garantizar la eficiencia y durabilidad del sistema. Un mantenimiento preventivo no solo evita daños costosos, sino que también mejora la eficiencia energética del sistema, lo que se traduce en un menor consumo de energía y ahorros económicos.
Recomendaciones de Mantenimiento

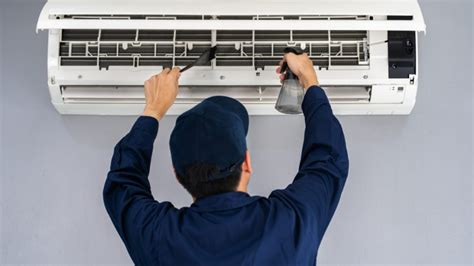

- Limpieza Regular:
- En el serpentín del evaporador, limpia el polvo y la suciedad con un cepillo suave o aspiradora.
- En el serpentín del condensador, retira hojas, polvo y desechos con agua a baja presión, evitando dañar las aletas.
- Revisión de las Aletas: Si las aletas están dobladas, utiliza un peine de aletas para enderezarlas y mejorar el flujo de aire.
- Filtros de Aire: Limpia o reemplaza los filtros regularmente para evitar que la suciedad llegue a los serpentines.
- Inspección de Fugas: Revisa si hay fugas de refrigerante, ya que pueden reducir drásticamente la eficiencia del sistema y causar problemas aún mayores si los niveles de refrigerante son bajos.
- Mantenimiento Profesional: Contrata a un técnico para una inspección anual, que incluya limpieza profunda y verificación del nivel de refrigerante.
Debido a que, en ocasiones, los serpentines se encuentran ubicados en exteriores y son propensos a recibir daños por el medio ambiente, es de vital importancia realizar un buen mantenimiento y limpieza periódica.
Consideraciones para la Selección de un Serpentín
La selección de un serpentín cambiador de calor debe realizarse de acuerdo con los requerimientos de cada aplicación particular. Para ello, es importante considerar varios factores técnicos:
- Temperatura Ambiente Objetivo y Temperatura de Succión del Refrigerante: La diferencia de temperatura (TD) entre la temperatura ambiente objetivo y la temperatura de succión del serpentín del evaporador debe estar dentro del rango de 10 a 15 grados.
- Capacidad de Refrigeración: Calcular las toneladas de refrigeración (TR) necesarias para enfriar la habitación o el proceso, considerando la cantidad de producto a almacenar.
- Tipo de Serpentín:
- Para temperaturas ambiente superiores a 34 grados Fahrenheit (1 grado Celsius), se requiere un serpentín evaporador húmedo, diseñado para funcionar en ambientes de temperatura media.
- Para habitaciones que se mantendrán por debajo de los 34 grados Fahrenheit (1 °C), se necesita un serpentín esmerilado (frost coil), utilizado en ambientes de baja temperatura e incluye funciones de descongelación.
- Especificaciones Técnicas Adicionales: Tipo de alimentación, flujo de aire, cantidad de ventiladores, nivel de sonido, volumen del serpentín, velocidad frontal y aletas por pulgada.
- Calidad y Durabilidad: Es fundamental adquirir equipos fabricados por un proveedor acreditado para asegurar un producto de calidad que perdure.
Un ingeniero en refrigeración profesional puede brindar asesoramiento experto para determinar el serpentín adecuado para las necesidades específicas de cada negocio o sistema.
