Los intercambiadores de calor son equipos esenciales en una amplia gama de industrias, desempeñando un papel crucial en la transferencia térmica entre fluidos. Su diseño y montaje adecuados son fundamentales para garantizar la eficiencia operativa, la seguridad y la longevidad de los procesos industriales.
Tipos de Intercambiadores de Calor
Existen diversos tipos de intercambiadores de calor, cada uno con características y aplicaciones específicas. La elección del tipo adecuado depende de factores como la naturaleza de los fluidos, las condiciones de operación y las restricciones del entorno.

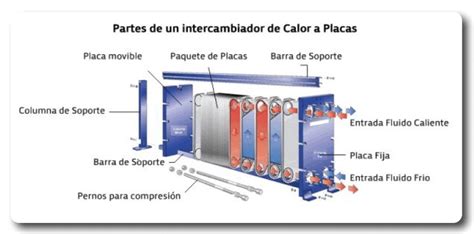

Intercambiadores de Calor de Placas
Los intercambiadores de calor de placas son equipos ideales para el intercambio de calor líquido-líquido y líquido-vapor. Se caracterizan por su alta eficiencia, baja pérdida de calor, estructura compacta y ligera, tamaño pequeño, amplia aplicación y larga vida útil.
Son equipos de alta eficiencia frecuentemente utilizados en las industrias de refrigeración, química, metalurgia, maquinaria y energía eléctrica, entre otras.
Tipos de Intercambiadores de Placas
- Intercambiadores de Calor de Placas Soldadas de Cobre: Proporcionan una transferencia de calor eficiente con una huella pequeña. Requieren poco mantenimiento y ofrecen una larga vida útil, ya que pueden soportar altas temperaturas y presiones de diseño extremadamente altas.
- Intercambiadores de Calor con Placa y Marco con Empaquetaduras: Ofrecen transferencia de calor eficiente en equipos compactos. Su gama de productos es muy amplia y se utiliza en tareas de calefacción, refrigeración, recuperación de calor, evaporación y condensación.
- Intercambiadores de Calor de Placas Fusionadas: Fabricados 100% de acero inoxidable, proporcionan una transferencia de calor eficiente con una huella ambiental reducida. Son adecuados para aplicaciones que exigen alta limpieza, el uso de medios agresivos como el amoniaco, o cuando no se acepta la contaminación con cobre y níquel. Un ejemplo destacado es el AlfaNova, diseñado para tareas exigentes en diversas aplicaciones industriales.
Intercambiadores de Calor de Carcasa y Tubo

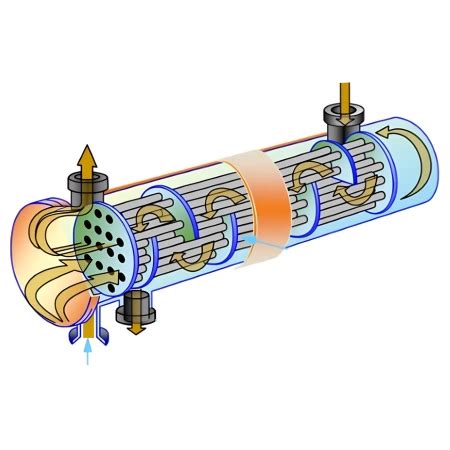

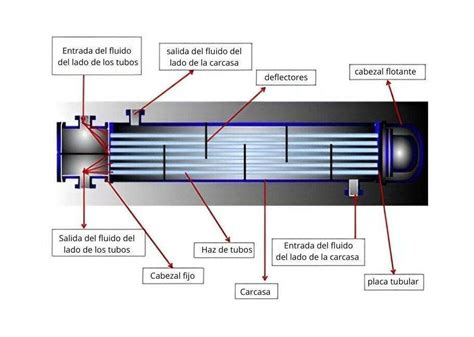

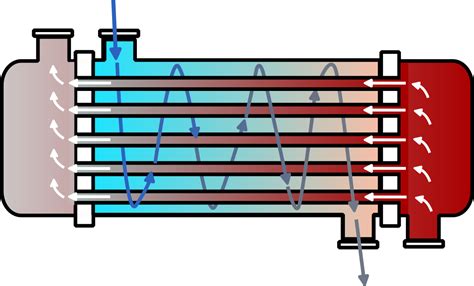

El modelo de carcasa y tubo es una solución muy extendida en sistemas industriales complejos. En este diseño, un conjunto de tubos se aloja dentro de una carcasa de mayor diámetro para facilitar la transferencia térmica. La eficiencia de estos equipos impacta directamente en la sostenibilidad operativa de la planta.
Los deflectores (baffles) son piezas críticas que obligan al fluido de la carcasa a seguir una trayectoria en zigzag, optimizando la transferencia de calor.
Intercambiadores de Calor con Camisa
Los intercambiadores de calor con camisa consisten en un recipiente con una camisa a su alrededor. Son ideales para aplicaciones donde es necesario calentar o enfriar un gran volumen de líquido en un solo recipiente, siendo útiles en industrias como la alimentaria y de bebidas, y el procesamiento químico.
Consideraciones Clave para el Diseño y Selección
Al diseñar un intercambiador de calor, se deben considerar varios factores para asegurar un rendimiento óptimo y una selección adecuada.
Selección del Tipo de Intercambiador
La elección del tipo de intercambiador (placas, tubular, de tubo corrugado, de superficie rascada, etc.) dependerá de:
- La naturaleza del producto a calentar o enfriar.
- El propósito del proceso (cocinar, pasteurizar, etc.).
- Restricciones del entorno de uso.
Transferencia Térmica y Eficiencia
El rendimiento térmico depende de la precisión en el montaje de los componentes internos. La transferencia de calor es esencial en procesos de refrigeración y generación de energía. El objetivo principal de los cálculos es asegurar que el intercambiador de calor tenga un área de transferencia térmica suficiente para los fluidos tratados, a las temperaturas de entrada y salida especificadas.
La eficiencia de temperatura, la caída de presión y las fugas son parámetros de rendimiento clave, medidos bajo condiciones de laboratorio estandarizadas (norma EN 308).
Factores que Afectan la Transferencia Térmica
- Coeficiente Global de Transferencia Térmica (U): Determinado por los coeficientes de transferencia de calor parcial (h) y la resistencia térmica (Rw) de los materiales.
- Naturaleza de los fluidos y geometría de las superficies: Los coeficientes 'h' dependen de estas características.
- Resistencia al flujo de calor: La suma de las resistencias de las "capas" entre los fluidos.
- Geometría de los tubos: El uso de tubos corrugados aumenta significativamente la transferencia de calor en comparación con tubos lisos, pudiendo duplicarla en ciertas condiciones.
Ensuciamiento (Fouling)
El ensuciamiento ocurre cuando los fluidos se degradan cerca de la pared del tubo o cuando los componentes del fluido se depositan sobre la superficie del intercambiador, actuando como aislante y reduciendo la eficacia de la transferencia de calor.
Existen varios tipos de ensuciamiento:
- Ensuciamiento por degradación química: Depósito de capas de suciedad debido a cambios químicos en el fluido (ej. incrustaciones en calderas).
- Ensuciamiento biológico: Crecimiento de organismos dentro del fluido que se depositan en las superficies.
- Ensuciamiento por sedimentación: Partículas contenidas en el fluido que se depositan sobre la superficie cuando la velocidad del fluido cae por debajo de un nivel crítico.
- Ensuciamiento por corrosión: Acumulación de productos corrosivos sobre las superficies, formando una capa de alta resistencia térmica.
Las soluciones para minimizar el ensuciamiento incluyen aumentar la velocidad del fluido para crear turbulencia, usar tubos deformados, o seleccionar materiales resistentes a la corrosión y al crecimiento biológico. El montaje vertical también puede ayudar a minimizar la sedimentación.
Estrategias para Minimizar el Ensuciamiento
- Aumentar la velocidad del fluido para generar turbulencia.
- Utilizar tubos corrugados para inducir turbulencia.
- Controlar la temperatura de la pared del tubo.
- Seleccionar materiales adecuados (ej. latones no férricos para evitar ensuciamiento biológico).
- Mantener velocidades de fluido por encima del nivel crítico para evitar la sedimentación.
- Montar el intercambiador verticalmente.
Caída de Presión
Las placas de los intercambiadores de calor son finas y susceptibles a deformaciones debido a las diferencias de presión. Las caídas de presión se calculan en función del número de Reynolds, el tipo de flujo (laminar o turbulento) y la rugosidad de las superficies.
La norma EN308:2022 tiene en cuenta el efecto de las diferencias de presión entre las ramas de suministro y retorno, prescribiendo la medición de la pérdida de presión a diferentes diferencias de presión (dp22-11).
Flujo y Distribución de Aire
La dirección del flujo en la entrada del intercambiador debe ser lo más perpendicular posible a la cara de entrada para evitar el aumento de la pérdida de carga. La distribución uniforme de las velocidades del aire en la zona de entrada es crucial para activar todas las zonas de intercambio de calor.
Se recomienda una expansión gradual y recta del conducto de aire, con un ángulo máximo de expansión de hasta 15°.
Disposición de Flujo
Es fundamental controlar la dirección del flujo para asegurar una disposición de contracorriente. Una disposición de flujo paralelo puede reducir la eficiencia de recuperación de calor hasta la mitad.
Precauciones y Procedimientos de Montaje e Instalación
El montaje e instalación correctos son pasos críticos para el buen funcionamiento de los intercambiadores de calor.
Instalación de Intercambiadores de Calor de Placas
- Izado: Preste atención al centro de gravedad del equipo al izar el intercambiador de calor.
- Unión de Juntas: Asegúrese de que no haya arena, aceite, limaduras de hierro, fundente u otros desechos en la junta y en la ranura de la junta de la placa para evitar daños al sello y fugas.
- Apriete de Pernos: Al apretar los pernos, la fuerza debe ser uniforme. Mida continuamente la distancia entre los lados internos de las dos placas de compresión para asegurar que la desviación del paralelismo no supere los 3 mm. Esto evita que la junta se desvíe o se salga de la ranura.
- Prueba Hidráulica: El líquido utilizado generalmente es agua. La temperatura del agua no debe ser inferior a 5°C, y la presión debe aumentarse lentamente.
- Limpieza de Tuberías: Antes de la instalación, limpie las tuberías conectadas para evitar que desechos ingresen al intercambiador y causen obstrucciones o daños.
- Espacio de Instalación: El intercambiador de calor de placas ocupa un área pequeña y es liviano, no requiriendo espacio adicional para inspección e instalación más allá del volumen del equipo.
- Verificación de Pernos: Antes de ponerlo en uso, verifique si todos los pernos de sujeción están flojos y apriételos si es necesario.
- Secuencia de Operación: Preste atención a la secuencia de inicio y parada.
Instalación de Intercambiadores de Calor con Camisa
- Comprobaciones Previas: Asegúrese de tener las herramientas necesarias, inspeccione el equipo en busca de daños por transporte (abolladuras, grietas, fugas), y verifique el estado de juntas y sellos. El sitio de instalación debe ser plano, nivelado y capaz de soportar el peso del equipo.
- Montaje:
- Vertical: Utilice una grúa u otro equipo de elevación para colocarlo con cuidado sobre la estructura de soporte, asegurándose de que esté perfectamente vertical con un nivel.
- Horizontal: Colóquelo sobre un marco de soporte adecuado y nivelado. Asegúrelo al marco con pernos u otros sujetadores.
- Conexión de Tuberías:
- Fluido de Proceso: Conéctelas a los puertos apropiados del recipiente, asegurándose de que sean del tamaño y material adecuados para el fluido.
- Medio de Calentamiento/Enfriamiento: Conéctelas a los puertos de la camisa, garantizando el tamaño y material adecuados para la temperatura y presión del medio.
- Componentes Eléctricos: Si los hay (sensores, calentadores), asegúrese de que la energía esté apagada y siga el diagrama de cableado, utilizando aislamiento y conexión a tierra adecuados.
- Pruebas del Sistema: Llene el recipiente con el fluido de proceso y la camisa con el medio de calentamiento/enfriamiento. Controle manómetros de temperatura y presión para verificar que los valores estén dentro del rango especificado.
- Puesta en Marcha: Una vez completadas las pruebas exitosas, inicie la operación normal y controle de cerca el rendimiento, prestando atención a la eficiencia de la transferencia de calor y posibles problemas como suciedad o flujo inadecuado.
Consideraciones Adicionales para el Diseño de Unidades de Tratamiento de Aire (EN 308)
- Posición de las Placas: Las placas deben estar en la dirección de la gravedad para drenar el condensado o acortar el ciclo de descongelación. Idealmente, el intercambiador debe inclinarse hacia la salida de aire.
- Sensores de Temperatura y Aislamiento: La distribución desigual de la temperatura a la salida requiere múltiples sensores o una mezcla de aire eficiente. El aislamiento térmico exterior es crucial para evitar fugas o ganancias de calor.
- Normativa EN 308:2022: Define diferentes categorías de medición (A, B, C) según la instalación específica del intercambiador para obtener resultados de rendimiento válidos.
- Eficiencia Térmica Neta y Bruta: La norma introduce la eficiencia térmica bruta (medida) y la eficiencia térmica neta (corregida por fugas), que expresa la eficiencia del propio intercambiador. Es conveniente sellar perfectamente el intercambiador en la unidad de ventilación.
Mantenimiento y Seguridad
La seguridad de una instalación de procesos no admite improvisaciones en la gestión de intercambiadores de calor. El dominio técnico de estándares como TEMA y ASME es una competencia profesional obligatoria para ingenieros de mantenimiento, ya que estandarizar los procesos de inspección mitiga riesgos operativos y asegura el cumplimiento de normativas internacionales de integridad mecánica.
Es normal que la instalación de intercambiadores se ensucie con el uso debido a contaminación exterior, envejecimiento de materiales, corrosión o reacciones químicas. Existen soluciones para reducir este problema, como los intercambiadores dinámicos de superficie rascada. Todos los intercambiadores deben estar diseñados para permitir un fácil mantenimiento.
Se recomienda inspeccionar periódicamente la unidad en busca de fugas, desgaste y roturas, y limpiar el intercambiador según el programa recomendado por el fabricante.
