Desde la introducción del primer circuito integrado (IC) por Jack Kilby en 1958, la industria electrónica ha evolucionado rápidamente hacia dispositivos más compactos, fiables y eficientes. En el diseño de circuitos digitales, dos tecnologías han marcado la pauta: la Lógica Transistor-Transistor (TTL), introducida en 1963, y el Semiconductor de Óxido de Metal Complementario (CMOS), que hizo su aparición en 1968. Comprender sus diferencias es fundamental para seleccionar la tecnología adecuada según los requisitos de cada proyecto electrónico.
¿Qué es la tecnología CMOS?
El CMOS (Semiconductor de óxido de metal complementario) es una tecnología que utiliza pares simétricos y complementarios de transistores de efecto de campo (MOSFET) de tipo p y tipo n. Su diseño permite que, en estados estáticos, prácticamente no circule corriente, lo que resulta en un consumo de energía extremadamente bajo.
- Aplicaciones: Microprocesadores, microcontroladores, chips de memoria y sensores.
- Ventajas: Alta densidad de integración, bajo consumo de potencia y mayor inmunidad al ruido.
- Sensibilidad: Los componentes CMOS son muy delicados y susceptibles a la descarga electrostática (ESD), por lo que requieren precauciones especiales durante su manipulación, como el uso de brazaletes antiestáticos.
✅¿QUE es el MOSFET? ✅ FUNCIONAMIENTO, MODELO y ESTADOS del TRANSISTOR MOSFET ✅ MOSFET en 5 MINUTOS
¿Qué es la lógica TTL?
La TTL (Transistor-Transistor Logic) es una familia lógica compuesta por transistores de unión bipolar (BJT). A diferencia del CMOS, los transistores en TTL realizan tanto la función lógica como la de amplificación, utilizando múltiples emisores y resistencias.

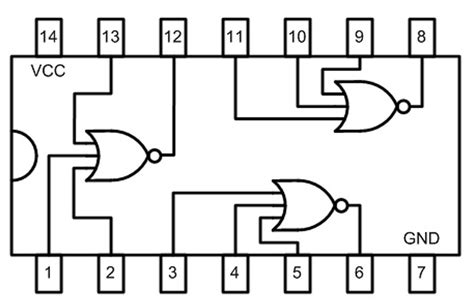

- Ejemplos clásicos: Las series 7400 (como el IC 7400 NAND o el 7402 NOR).
- Variantes: Existen versiones endurecidas por radiación para aplicaciones espaciales y diodos Schottky para mejorar la velocidad y reducir el consumo de energía.
- Características: Son más robustos frente a la estática que los CMOS, pero consumen más energía en estado de reposo.
Comparativa técnica: CMOS vs. TTL
| Característica | CMOS | TTL |
|---|---|---|
| Elemento principal | MOSFET | BJT |
| Consumo de energía | Muy bajo | Alto |
| Inmunidad al ruido | Alta | Baja |
| Densidad de puertas | Muy alta | Moderada |
| Sensibilidad ESD | Alta (delicado) | Baja (robusto) |
Consideraciones de diseño e interconexión
Al diseñar sistemas complejos, a menudo es necesario realizar la interconexión entre ambas tecnologías. Dado que el TTL opera típicamente en un rango de 4,5 V a 5,5 V y el CMOS puede operar en rangos más amplios (de 3 V a 15 V), la adaptación de niveles es crucial. A menudo se utilizan "buffers" o transistores de adaptación para asegurar que la señal se transfiera correctamente sin dañar los dispositivos debido a diferencias en los niveles lógicos.
Además, al trabajar con CMOS, es vital desacoplar la alimentación del circuito integrado con un capacitor cerámico de 100 nF para filtrar fluctuaciones de tensión y evitar comportamientos erráticos, especialmente en entornos donde se utilizan múltiples tecnologías simultáneamente.
