Introducción a los Transistores de Efecto de Campo (FET)
El transistor de efecto de campo (FET), del inglés field-effect transistor, es un tipo de transistor que utiliza un campo eléctrico para controlar la forma y, por ende, la conductividad de un canal por el que circula un solo tipo de portador de carga, lo que lo hace conocido también como transistor unipolar.

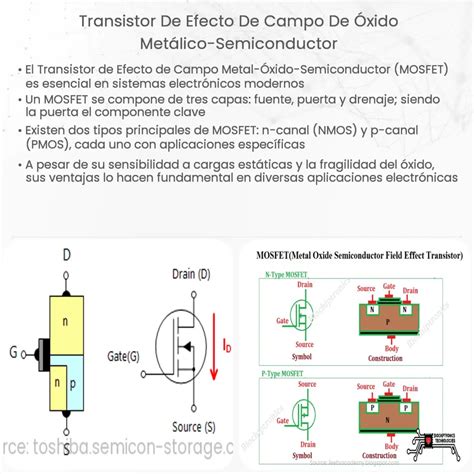

Este dispositivo semiconductor posee tres terminales: la puerta (G), el drenador (D) y la fuente (S). La puerta actúa como el terminal equivalente a la base en un transistor de unión bipolar, pero su funcionamiento difiere, ya que en el FET, el voltaje aplicado entre la puerta y la fuente regula la corriente que fluye hacia el drenaje.
Historia y Desarrollo de los FET
El físico austro-húngaro Julius Lilienfeld solicitó en Canadá en 1925 una patente para un método y aparato para controlar corrientes eléctricas, considerado el precursor de los transistores de efecto de campo actuales. Lilienfeld también presentó patentes en Estados Unidos en 1926 y 1928, aunque no publicó investigaciones sobre sus dispositivos ni sus patentes detallaban prototipos funcionales.
En 1951, William Shockley solicitó la primera patente de un transistor de efecto de campo con la estructura que conocemos hoy en día. Posteriormente, en 1960, se demostró el transistor de Metal Oxide Semiconductor (MOS).
Principios de Funcionamiento de los FET
El canal de un FET está dopado para generar un semiconductor de tipo N o de tipo P. En el caso del MOSFET de enriquecimiento, el drenador y la fuente deben tener un dopaje opuesto al del canal. Para el MOSFET de agotamiento, el dopaje del drenador y la fuente es similar al del canal.
Los transistores de efecto de campo se distinguen por el método de aislamiento entre el canal y la puerta. El MOSFET es el FET más comúnmente utilizado, y la tecnología CMOS es la base de los circuitos integrados digitales modernos.
En los FET, los electrones pueden fluir en cualquier dirección a través del canal cuando operan en modo lineal. La convención para nombrar los terminales de drenaje y fuente es algo arbitraria, ya que los dispositivos suelen ser simétricos. Esto hace que los FET sean adecuados para la conmutación de señales analógicas entre trayectos (multiplexación).
Un uso común de los FET es como amplificadores. Dada su alta resistencia de entrada y baja resistencia de salida, son efectivos como buffers en la configuración de drenaje común (seguidor de fuente).
Aplicaciones de los FET en Piel Electrónica
Los avances en la electrónica blanda han impulsado el desarrollo de la piel electrónica (e-skin), un campo que busca imitar las capacidades sensoriales de la piel humana. Los FET, y en particular los MOSFET, son componentes clave en la fabricación de estos dispositivos debido a su versatilidad, bajo consumo de energía y capacidad para integrarse en sustratos flexibles y elásticos.
Transistores Tribotrónicos para Detección de Mecanosensación
La combinación de la triboelectricidad y los semiconductores ha dado lugar a la tribotrónica, un campo emergente con gran interés en la nanoenergía y la nanoelectrónica. Se han desarrollado matrices de mecanosensación activa basadas en transistores de efecto de campo de grafeno con rodillos de gel iónico (GSFET).
Estos dispositivos utilizan el potencial triboeléctrico generado por un nanogenerador triboeléctrico (TENG) como voltaje de puerta para modular el transporte de portadores en el canal semiconductor, logrando así una capacidad de autoalimentación con un consumo de energía considerablemente reducido.
El gel iónico actúa como capa triboeléctrica, generando cargas por fricción y contacto con materiales externos. Estos GSFET exhiben excelentes propiedades de detección táctil, con alta sensibilidad (1.125 mm⁻¹), tiempo de respuesta rápido (aproximadamente 16 ms) y durabilidad operativa durante miles de ciclos.
Además, estos dispositivos son transparentes y flexibles, capaces de mapear espacialmente estímulos táctiles y monitorear la temperatura en tiempo real. Las propiedades triboeléctricas del GSFET se activan mediante la fricción entre el gel iónico y la piel, generando un potencial de puerta negativo para el canal de grafeno.
OECTs Intrínsecamente Estirables para Aplicaciones Bioelectrónicas
Los transistores orgánicos de efecto de campo electroquímicos (OECT) intrínsecamente estirables se presentan como la próxima generación de tecnologías bioelectrónicas, similares a los tejidos, para mejorar la interfaz con el cuerpo humano.
Aunque el rendimiento de los OECT estirables actuales es inferior al de sus contrapartes rígidas, se han logrado avances significativos. Se ha demostrado que el nivel de oxígeno en el sustrato estirable impacta considerablemente en la relación de encendido/apagado (on/off ratio). Empleando sustratos estirables con bajas permeabilidades al oxígeno, se ha elevado la relación on/off de aproximadamente 10 a un valor récord de 10⁴, comparable al de un OECT rígido.
Estos dispositivos han demostrado funcionar tras pruebas de estiramiento cíclico, lo que indica su potencial para aplicaciones bioelectrónicas blandas como piel electrónica, implantes blandos y computación neuromórfica blanda.
OECTs para Detección de Integridad de Barreras Tisulares y Aliento
Los OECT integrados con células vivas ofrecen un método novedoso y sin etiquetas para monitorear la integridad de las barreras tisulares, como el epitelio gastrointestinal. Se ha demostrado que los OECT detectan brechas en la barrera tisular tras la exposición a EGTA (un quelante de calcio) con una sensibilidad comparable a los métodos convencionales, pero con una resolución temporal mejorada.
La flexibilidad y el bajo costo de procesamiento de la electrónica orgánica hacen que los OECT sean prometedores para el desarrollo de sensores de alto rendimiento y diagnósticos desechables.
Además, los OECT modificados con enzimas como la alcohol deshidrogenasa (ADH) se utilizan como sensores en alctxalizadores desechables. Al detectar vapor de etanol, la reacción enzimática genera NADH, lo que provoca una disminución en la corriente del OECT. Estos OECT-alctxalizadores pueden detectar niveles de etanol equivalentes a BAC (contenido de alcohol en sangre) de 0.01% a 0.2%, abriendo la posibilidad de monitoreo de BAC en tiempo real con dispositivos portátiles.
Fotodetectores Orgánicos Polarización-Sensibles Estirables
Los fotodetectores basados en semiconductores anistrópicos pueden detectar tanto la intensidad como la información de polarización de la luz sin componentes ópticos adicionales. Se ha desarrollado un fotodetector orgánico autoalimentado (OPD) compuesto por un polímero donante intrínsecamente estirable (PNTB6-Cl) y un aceptor no fullereno (Y6).
La película fotoactiva PNTB6-Cl:Y6 puede soportar una deformación del 100% sin fracturarse, mostrando una alta anisotropía óptica de 1.8 tras la alineación por deformación. El OPD resultante no solo presenta una impresionante capacidad de detección de luz tenue (alta responsividad espectral de 0.45 A W⁻¹ y alta detectividad específica de 10¹² Jones), sino también una alta relación de responsividad anisotrópica de 1.42 bajo iluminación de luz polarizada paralela y transversal.
Estos fotodetectores polarización-sensibles estirables se han utilizado para configurar un sistema de imagen polarimétrica y un polarímetro de Stokes completo, explorando el potencial de los semiconductores orgánicos altamente estirables para aplicaciones de imagen y espectroscopia polarimétrica de última generación.
Piel Electrónica Inspirada en Camaleones con Control Táctil
Se ha desarrollado una piel electrónica (e-skin) estirable inspirada en los camaleones, procesada completamente en solución, que permite controlar el color a través de la presión aplicada y su duración. El cambio de color puede utilizarse para distinguir la presión aplicada.
La integración de un sensor de presión resistivo estirable y altamente sintonizable con un dispositivo electrocrómico orgánico completamente estirable permite la demostración de una piel electrónica electrocrómicamente activa con control de sensado táctil. Este sistema tiene amplias aplicaciones en dispositivos portátiles interactivos, prótesis artificiales y robots inteligentes.
Piel Electrónica Deformable, Autorreparable y Autoalimentada
Se ha fabricado un nanogenerador triboeléctrico estirable y autorreparable (SH-TENG) que funciona como piel electrónica para la recolección de energía y la detección táctil. El SH-TENG puede alcanzar una elongación del 800% y autorrepararse en 2.5 minutos.
Basado en un modo de electrodo único y construido a partir de hidrogeles iónicos, el SH-TENG genera una carga transferida en cortocircuito (Qsc) de ~6 nC, un voltaje de circuito abierto (Voc) de ~22 V y una corriente de cortocircuito (Isc) de ~400 nA. La densidad de potencia de salida alcanza ~2.9 μW/cm² con una resistencia de adaptación de ~140 MΩ.
Como dispositivo de recolección de energía biomecánica, el SH-TENG puede alimentar bombillas LED rojas. Además, muestra buena sensibilidad al tacto humano de baja frecuencia y puede usarse como piel electrónica artificial para la detección de tacto/presión.
Procesamiento Avanzado con Dispositivos de Fluidos Vortex (VFD)
Los dispositivos de fluidos vortex (VFD) han demostrado ser herramientas versátiles para diversas aplicaciones químicas y de materiales, incluyendo la mejora de la transferencia de calor y masa, y el control de la mecanoenergía.
Aplicaciones en la Industria Alimentaria
Se han desarrollado modelos de procesamiento de alimentos que incorporan la fluidica vortex, como la hidrólisis enzimática, la pasteurización de leche cruda y la encapsulación. Los tiempos de procesamiento se han reducido drásticamente: la hidrólisis enzimática pasó de 2-3 horas a 20 minutos, la pasteurización de leche cruda de 30 a 10 minutos, y el tamaño de partícula encapsulada se redujo aproximadamente 10 veces.
Síntesis de Polímeros y Materiales 2D

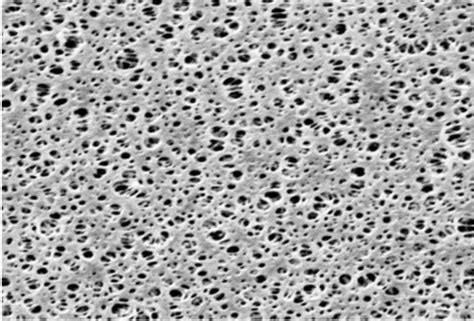

El polisulfona (PSF) se ha preparado utilizando VFD en modo confinado, obteniendo partículas con morfología laminar o fibrosa, en contraste con las partículas esféricas obtenidas por procesamiento por lotes convencional. Se optimizaron los parámetros operativos del VFD para controlar el peso molecular, la temperatura de transición vítrea y la temperatura de descomposición.
La exfoliación de MXeno (Ti₂CTx) se ha realizado en un VFD, obteniendo material 2D de hasta ~3 nm de espesor. La optimización del proceso, incluyendo la atmósfera inerte y la elección del disolvente, permitió obtener nanopartículas de óxido de hierro monofásico (magnetita) mediante ablación láser en un VFD, un proceso continuo y ecológico.
La exfoliación electroquímica de grafito en un VFD produce grafeno dispersable en agua con bajo contenido de oxígeno (<10%) sin agentes dispersantes adicionales. La funcionalización in situ con sulfato bajo condiciones electroquímicas alcalinas permite obtener láminas de grafeno de alta calidad y estabilidad en dispersión acuosa.
Procesamiento de Péptidos y Transformaciones Químicas
En la producción de péptidos, el VFD ha permitido expandir el rango de pH viable para la sulfitólisis oxidativa, logrando una conversión completa en 20 minutos a pH 9-10.5, con una eficiencia 10 veces mayor que el procesamiento por lotes tradicional.
Los VFD facilitan las transformaciones químicas en películas delgadas dinámicas, aprovechando grandes áreas superficiales, altas tasas de cizallamiento, rápida transferencia de calor y masa, y micromixing. Estos efectos combinados permiten realizar reacciones químicas con resultados sorprendentes y novedosos.
Mezcla de Líquidos Inmiscibles y Separación de Fases
Los VFD con tubos de base hemisféricos o inclinados permiten la mezcla de líquidos inmiscibles y la separación de fases sin necesidad de sustancias auxiliares. El flujo vortex y las ondas de presión fluidica inducen una alta transferencia de masa entre fases, con aplicaciones en extracciones, separación y prevención de la formación de emulsiones.
Conclusión
Los transistores de efecto de campo, en sus diversas formas como MOSFET y OECT, junto con tecnologías emergentes como la tribotrónica y los dispositivos de fluidos vortex, están revolucionando el campo de la electrónica blanda y la bioelectrónica. Estos avances abren nuevas vías para el desarrollo de piel electrónica, sensores avanzados, sistemas de diagnóstico y procesos de fabricación innovadores, con un potencial significativo para aplicaciones médicas, robóticas y de consumo.
