Los transistores MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) son componentes electrónicos fundamentales, ampliamente utilizados en diversas aplicaciones debido a su eficiencia y capacidad de conmutación. Son similares a los transistores BJT (Bipolar Junction Transistor), pero con una diferencia clave: los MOSFETs se emplean principalmente para el control de voltaje y la conmutación de grandes cargas con una mínima disipación de energía en forma de calor. Pueden ser conmutados con niveles lógicos o voltajes de hasta 20V, lo que los hace omnipresentes en tarjetas de control de diferentes cargas y voltajes.
Dada su importancia, saber cómo diagnosticar un MOSFET averiado es una habilidad esencial para cualquier técnico o ingeniero. Este artículo detallará los procedimientos, las causas de fallo y los errores comunes al probar estos componentes.
¿Qué es un Transistor MOSFET y sus Características?
Los MOSFET se destacan por su capacidad de actuar como interruptores electrónicos, conmutando grandes cargas con alta eficiencia. Funcionan como relés controlados por voltaje, disipando una energía calórica mínima. Se encuentran en una vasta gama de circuitos, desde fuentes de alimentación conmutadas hasta controladores de motores.
Una característica importante de muchos MOSFETs es la inclusión de un diodo Zener de protección interno, conectado entre el surtidor (Source) y el drenador (Drain). Este Zener limita la extensión del daño en caso de un cortocircuito del MOSFET, protegiendo otras secciones del circuito.
Causas Comunes de Fallas en MOSFETs
Comprender por qué fallan los MOSFETs es crucial para un diagnóstico preciso y para evitar futuras averías. A continuación, se detallan las razones más importantes:
Exceso de Tensión
Los MOSFETs tienen una tolerancia muy baja a la sobretensión. Un pulso de sobretensión, incluso de unos pocos nanosegundos, puede dañar permanentemente el dispositivo. Es fundamental protegerlos de tensiones inesperadas.
Sobrecarga de Corriente Prolongada
Corrientes medias o altas provocan una considerable disipación térmica en el MOSFET, a pesar de su baja impedancia. Si la corriente es excesiva y la disipación de calor (disipador) es insuficiente, el aumento de temperatura puede destruirlo. Es común encontrar MOSFETs conectados en paralelo para compartir cargas de corriente elevadas, lo que requiere considerar la distribución de la corriente entre ellos.
Sobrecarga de Corriente Transitoria
Una sobrecarga de corriente muy alta, aunque de corta duración, puede causar daños progresivos al dispositivo. Estos daños pueden no ir acompañados de un aumento de temperatura apreciable antes del fallo total.
Disparo Simultáneo de Transistores (Shoot-through Condition)
Este fenómeno ocurre cuando las señales de control de dos MOSFETs opuestos se superponen, activándolos al mismo tiempo. Esto cortocircuita la alimentación, descargando rápidamente el condensador de desacoplo a través de ambos MOSFETs. Se traduce en impulsos de corriente muy cortos pero intensos. Para evitarlo, se debe introducir un "tiempo muerto" entre las transiciones de conmutación, asegurando que un dispositivo se desactive completamente antes de que el otro se active. Si esto ocurre, es probable que se deba reemplazar más de un MOSFET si trabajan juntos.
Exceso de Voltaje en la Puerta (Gate)
Si la puerta del MOSFET se acciona con una tensión excesivamente alta, el aislamiento interno de óxido metálico puede perforarse, inutilizando el componente. Tensiones de entrada a la puerta superiores a +15V o +20V (dependiendo del modelo) son susceptibles de causar daños. Es vital proteger la puerta de picos de tensión que puedan superar su voltaje máximo. Si se detecta este fallo, no basta con cambiar el MOSFET; se deben verificar todos los componentes conectados a su puerta para identificar la fuente del problema, ya que de lo contrario, el nuevo MOSFET fallará rápidamente.
Voltaje de Puerta Insuficiente o Activación Parcial
Los MOSFETs están diseñados para disipar la mínima energía cuando están completamente encendidos (en plena conducción). Si el MOSFET no se conmuta por completo, presentará una resistencia significativa durante la conducción, disipando grandes cantidades de energía en forma de calor. Un voltaje entre 10V y 15V en la mayoría de los MOSFETs garantiza un encendido pleno del dispositivo. Es responsabilidad del diseñador asegurar que el MOSFET esté dimensionado correctamente y reciba la tensión de puerta adecuada para una conducción óptima.
Preparativos y Consideraciones Antes de Probar un MOSFET
Antes de desoldar un MOSFET para probarlo, hay que considerar algunos aspectos cruciales. Estos transistores suelen estar polarizados con resistencias. Es fundamental medir estas resistencias primero, ya que un cortocircuito en una de ellas podría llevar a un diagnóstico erróneo del MOSFET. Si las lecturas dentro del circuito no son fiables, o si se detecta una resistencia en cortocircuito, es recomendable extraer el MOSFET para una prueba más precisa.
Una vez que el componente está fuera del circuito, un paso esencial es descargar el datasheet del fabricante. Este documento contiene información vital sobre el patillaje (disposición de los pines), los límites de voltaje y corriente, y otras características importantes que ayudarán a comprender cómo está polarizado el componente dentro del circuito y qué valores se deberían esperar al medirlo.
El Error Común al Diagnosticar MOSFETs: La Capacitancia Parásita de la Puerta

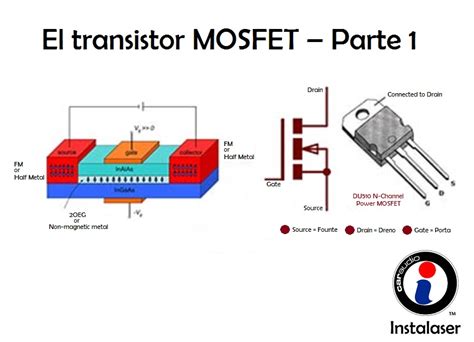

Un error frecuente al probar MOSFETs, especialmente para aquellos con menos experiencia, es confundir la carga de la capacitancia interna de la puerta con un cortocircuito. Para entender esto, es importante recordar que la estructura interna de un MOSFET incluye un diodo parásito (también conocido como diodo de cuerpo o body diode) y una capacitancia parásita en la puerta.
El diodo parásito se forma por la propia estructura del transistor y no es un componente añadido por el fabricante. La capacitancia de la puerta se comporta de manera similar a un condensador. Al realizar mediciones con un multímetro en modo diodo, la tensión de prueba del multímetro puede ser suficiente para polarizar y cargar esta capacitancia de la puerta. Mientras la puerta mantenga esa carga, habrá conducción entre el drenador y el surtidor, lo que puede llevar a pensar erróneamente que el MOSFET está en cortocircuito.
Por ejemplo, si se mide entre drenador y surtidor y se obtiene una lectura en ambos sentidos, o una lectura en un sentido después de haber tocado la puerta con una sonda, esto podría deberse a que la puerta ha sido cargada y no a un fallo real. En algunos transistores, la carga de la puerta puede permanecer durante un tiempo considerable, perpetuando el diagnóstico erróneo.
Procedimiento Correcto para Probar un MOSFET con Multímetro
Para asegurar un diagnóstico correcto, es fundamental seguir un procedimiento que tenga en cuenta la capacitancia de la puerta. Se utilizará un multímetro configurado en la función de medida de diodos.
Paso Fundamental: Asegurar la Descarga de la Puerta
Antes de cualquier medición, es crucial asegurarse de que la puerta del transistor esté completamente descargada. Esto se logra realizando un cortocircuito momentáneo entre los terminales puerta (Gate) y drenador (Drain), o entre puerta (Gate) y surtidor (Source). Esto se puede hacer con un destornillador, unas pinzas o con la punta de una sonda del multímetro.
Medidas Esenciales con la Puerta Descargada (para MOSFET de Canal N)
Una vez que la puerta está descargada, proceda con las siguientes mediciones:
Medición entre Drenador y Surtidor (en ambos sentidos):
- Coloque la sonda negativa del multímetro en el surtidor (Source) y la sonda positiva en el drenador (Drain). No debería obtener ninguna lectura (circuito abierto).
- Invierta las sondas: Coloque la sonda positiva en el surtidor (Source) y la sonda negativa en el drenador (Drain). En este sentido, deberá observar una lectura que representa la tensión directa del diodo parásito. El valor variará entre diferentes MOSFETs.
Si la puerta está correctamente descargada, solo debería haber conducción en un sentido (debido al diodo parásito). Si hay conducción en ambos sentidos (y no es el diodo parásito en el sentido correcto), el MOSFET podría estar en cortocircuito.
Medición entre Puerta y Otros Terminales:
- Con la sonda negativa del multímetro en la puerta (Gate) y la positiva en el drenador (Drain), no debería obtener ninguna lectura.
- Con la sonda negativa del multímetro en la puerta (Gate) y la positiva en el surtidor (Source), no debería obtener ninguna lectura.
Estas mediciones verifican el aislamiento de la puerta. Si obtiene una lectura, la puerta podría estar dañada.
Activación y Descarga Manual de la Puerta (Test de carga/descarga):
Aunque el test anterior es fundamental para la continuidad, este es un método adicional para verificar la capacitancia de la puerta:
- Conecte la sonda negativa del multímetro al surtidor (Source) del MOSFET.
- Sujete el MOSFET sin tocar ninguna de sus partes metálicas con los dedos o las sondas hasta nuevo aviso.
- Sin mover la sonda negativa del surtidor y con el multímetro en modo diodo, conecte la sonda positiva al drenador (Drain). Aquí no debería obtener ninguna lectura.
- Ahora, toque la puerta (Gate) con la sonda positiva durante unos segundos para cargar la capacitancia. Vuelva a tocar el drenador (Drain) con la sonda positiva como en el paso anterior. Deberá observar una lectura que representa la carga de la capacitancia interna del MOSFET.
- Sin mover las sondas, puede tocar con los dedos los terminales de surtidor (Source) y puerta (Gate) (o también drenador, en este punto no importa) y observará cómo el transistor se descarga y no da lectura, lo que es lo mismo, lectura infinita o no conductiva.
Este test, aunque no es 100% infalible, es suficiente en la mayoría de los casos para confirmar el comportamiento básico de la puerta.
¡Atención! Después de realizar mediciones que impliquen la puerta (especialmente si se aplica un voltaje, aunque sea el de prueba del multímetro), habrá vuelto a cargar la capacitancia de la puerta. Si vuelve a medir entre drenador y surtidor, es probable que observe conducción, lo que podría llevar nuevamente al diagnóstico erróneo de cortocircuito.
Como probar un MOSFET con multimetro. Canal N y P
Consideraciones para MOSFETs de Canal P
Para los MOSFETs de canal P, las mediciones se realizarán de manera similar, pero se debe tener en cuenta que la polarización es inversa a la de un MOSFET de canal N. Por ejemplo, para cargar la puerta y activar la conducción, se necesitará una tensión negativa en la puerta respecto al surtidor, y el diodo parásito tendrá su ánodo conectado al drenador y su cátodo al surtidor.
En resumen, la clave para una correcta medición de un MOSFET es siempre asegurarse de que la puerta esté descargada antes de comenzar las pruebas de continuidad o resistencia, y comprender el comportamiento del diodo parásito y la capacitancia de la puerta.
