Intercambiadores de Placas y Conexión de Generadores a Sistemas Solares

Los intercambiadores de calor de placas son componentes esenciales en diversas industrias, incluyendo la generación de energía y los sistemas de agua caliente sanitaria (ACS), debido a su eficiencia en la transferencia térmica. Paralelamente, la integración de generadores eléctricos con sistemas solares fotovoltaicos es una solución clave para garantizar la autonomía y fiabilidad energética en instalaciones aisladas o con respaldo de baterías, especialmente cuando la producción solar es insuficiente.

Función y Componentes de los Intercambiadores de Calor de Placas en Generadores de Turbina de Vapor

En un generador de turbina de vapor, el intercambiador de calor de placas se utiliza para controlar la temperatura del aceite durante la operación, mostrando un rendimiento de sellado y de transferencia de calor muy fuertes. Los componentes principales de este enfriador de placas incluyen una cámara de agua superior e inferior, un sistema de tubería de revestimiento y una tubería llena de aceite.

• Las tuberías de entrada y salida están conectadas a la carcasa.
• Dispone de tubo de aceite, tubo de drenaje, tubo de descarga de aceite, tubo de escape y asiento del medidor de temperatura.

El funcionamiento normal de un generador de turbina de vapor consume energía debido a la fricción en los rodamientos. El enfriador de agua con aceite transforma esta energía en calor, elevando la temperatura del aceite lubricante del rodamiento. Una temperatura del aceite excesivamente alta puede causar que el rodamiento se ablande, deforme o incluso se queme. Por ello, es crucial mantener la temperatura del lubricante dentro de un rango operativo seguro.

Generalmente, la temperatura del aceite del rodamiento que ingresa al rodamiento es de 35-45 °C, y el aumento de temperatura del aceite del rodamiento es de 10-15 °C. Así, el aceite que sale del rodamiento debe enfriarse antes de volver a la lubricación. El intercambiador de calor de placas enfría el aceite del motor principal, permitiendo que el aceite lubricante a alta temperatura y el agua de enfriamiento a baja temperatura intercambien calor. El control de la temperatura del aceite lubricante se logra ajustando la velocidad del flujo de agua de enfriamiento.

Además, dado que la temperatura del rotor es alta, el lado de entrada del cilindro de presión y el diario del enfriador de aceite y agua transfieren calor hacia afuera, por lo que el aceite lubricante también cumple la función de enfriar el diario.

Intercambiadores de Placas en Sistemas de Agua Caliente Sanitaria (ACS)

Los intercambiadores de placas son el tipo de intercambiadores de calor más extendido en el mercado, siendo equipos que permiten transferir calor entre dos fluidos sin que estos se mezclen. En sistemas de ACS, se utilizan para calentar el agua de consumo a partir de una fuente de calor como una caldera, una bomba de calor o una instalación solar térmica.

Funcionamiento de los Intercambiadores de Placas

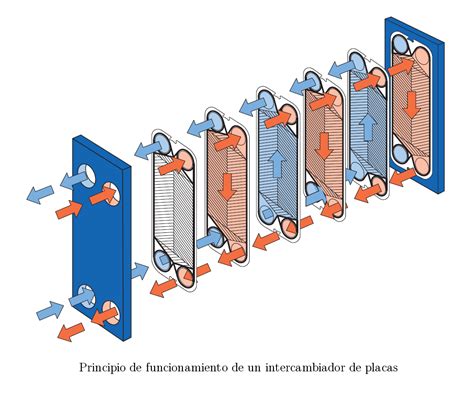

Cada placa de un intercambiador tiene dos canales por los que circulan los fluidos, uno caliente y otro frío, alternándose entre las placas. El fluido caliente cede calor al fluido frío a través de la superficie metálica, sin que haya contacto directo entre ellos. Entre dos placas pasa el fluido primario que cede el calor, y por las placas contiguas pasa el fluido que será calentado.

Por ejemplo, si una caldera genera vapor para calefacción o un proceso industrial, este vapor puede usarse para calentar el agua sanitaria mediante un intercambiador de placas. También pueden usarse para enfriar agua o cualquier otro fluido si hay una fuente fría disponible, como agua de mar o un circuito refrigerante.

Ventajas y Aplicaciones de los Intercambiadores de Placas

• Diseño compacto: Permite una mayor área de transferencia de calor en un espacio reducido y eficiente, comparado con intercambiadores tubulares o de carcasa y tubos.
• Control preciso de la temperatura: Permiten un control más exacto de la temperatura del agua caliente.
• Menor pérdida de carga: Ofrecen una baja resistencia al flujo de fluidos, resultando en menor pérdida de presión y, por ende, menor consumo de energía para el bombeo.

Aplicaciones clave:

1. Industria hotelera: Se usan para calentar grandes volúmenes de agua caliente sanitaria en hoteles, satisfaciendo las necesidades de huéspedes en habitaciones, restaurantes y spas. Permiten calentar agua en grandes acumuladores durante periodos prolongados, requiriendo equipos de producción de calor menos potentes, e incluso pueden producir ACS instantánea en momentos de alta demanda.
2. Industria alimentaria: Esenciales para calentar grandes volúmenes de agua para la limpieza y desinfección de equipos y utensilios, garantizando la higiene y seguridad.
3. Producción instantánea de agua caliente: Pueden generar agua caliente al instante sin necesidad de almacenarla en un depósito.
4. Recuperación de calor residual: Se utilizan para recuperar calor residual de instalaciones térmicas o procesos industriales, usándolo para calentar agua sanitaria. Un ejemplo es aprovechar el calor de equipos de refrigeración de aire acondicionado para este fin.

Selección y Mantenimiento de Intercambiadores de Placas

Para seleccionar y diseñar intercambiadores de placas adecuados para sistemas de ACS, es fundamental:

1. Evaluar la demanda: Determinar el caudal y la temperatura de agua caliente sanitaria requeridos.
2. Considerar las características de los fluidos: Analizar la presión, temperatura, pH y composición química de los fluidos. Algunos pueden ser corrosivos o propensos a incrustaciones, lo que exige seleccionar materiales de placas y juntas compatibles para asegurar durabilidad y eficiencia.

El mantenimiento es crucial para garantizar la eficiencia. La inspección debe realizarse cada vez que el intercambiador se desmonta para verificar su estado, incluyendo una revisión visual de las placas, juntas, pernos, barras y bastidor. Problemas como fugas o reducción de eficiencia térmica pueden resolverse reubicando o reemplazando las juntas, apretando o aflojando los pernos, o reemplazando placas dañadas.

Conexión de Generadores a Inversores Solares

Conectar un generador a un inversor solar es una solución útil cuando una instalación aislada necesita respaldo adicional, ya sea por falta de producción fotovoltaica, días nublados, consumo elevado o descarga excesiva de baterías. Es crucial realizar esta conexión de forma compatible con el inversor y con una configuración correcta.

Forma Correcta de Conexión

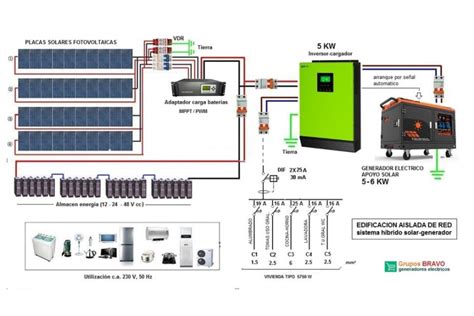

En un sistema híbrido o aislado, la forma habitual es conectar la salida de corriente alterna del generador al puerto de entrada AC-In del inversor. El inversor debe ser capaz de gestionar esta entrada, usarla para alimentar consumos y, si corresponde, cargar baterías. El inversor es el "cerebro" del sistema y el generador debe actuar como un apoyo controlado.

Además de la conexión física, es necesario configurar el inversor para limitar la corriente de entrada según la capacidad real del generador. Esto protege contra sobrecargas y fallos. Un generador dimensionado de forma justa podría dejar el sistema corto, ya que debe cubrir tanto el consumo directo como la carga de baterías.

Consideraciones Clave para la Conexión

1. Compatibilidad del inversor: No todos los inversores solares aceptan generador; algunos solo trabajan con paneles y baterías. Es fundamental confirmar que el inversor dispone de entrada AC-In o una función equivalente para aceptar una fuente externa en alterna.
2. Calidad de la señal del generador: El generador debe entregar una señal compatible y estable en frecuencia, tensión y calidad de onda para que el inversor la acepte sin problemas. Generadores de baja calidad pueden causar inestabilidad.
3. Potencia del generador: Debe ser suficiente para alimentar los consumos activos en ese momento y para soportar la potencia que el inversor destinará a recargar baterías. Un generador subdimensionado trabajará forzado y con riesgo de fallos.
4. Configuración de la corriente de entrada: Ajustar este límite en el inversor es crítico para evitar sobrecargar el generador.
5. Ajuste de prioridades: Muchos inversores permiten definir prioridades (primero cargas, luego baterías, etc.) para que el sistema funcione de manera ordenada.

Errores Frecuentes a Evitar

• Usar un inversor sin entrada AC adecuada: Forzar la integración sin la función AC-In suele generar inestabilidad.
• No limitar la corriente de entrada: Si el inversor toma demasiada corriente del generador, el sistema fallará.
• Ignorar frecuencia, calidad de onda o automatismos: Algunos generadores no entregan una señal suficientemente estable. También es importante considerar las opciones de arranque automático (por batería baja), que dependen de la compatibilidad entre inversor y generador.

Automatización del Arranque del Generador

En muchos casos, el arranque del generador puede automatizarse, generalmente por una caída en el estado de carga de la batería. Esto es útil en instalaciones aisladas. La automatización suele pasar por elementos como contacto seco, relés o sistemas de transferencia (ATS), pero sus capacidades reales deben ser revisadas para cada equipo específico.
