Intercambiadores de Calor: Funcionamiento y Gráficas de Temperatura

Un intercambiador de calor es un dispositivo diseñado para transferir energía térmica de un fluido a otro sin que ambos se mezclen. Su función principal es facilitar el intercambio térmico entre dos fluidos que están a diferentes temperaturas, permitiendo que uno se caliente mientras el otro se enfría. Esto es esencial en una amplia gama de aplicaciones industriales y domésticas, donde el control preciso de la temperatura es crucial para el funcionamiento eficiente de los sistemas.

Desde cómo facilitan la transferencia de calor hasta cómo su diseño y aplicación contribuyen a la eficiencia, los intercambiadores son fundamentales en numerosas aplicaciones industriales y domésticas.

Principios de Funcionamiento del Intercambiador de Calor

El funcionamiento de un intercambiador de calor se basa en permitir que dos fluidos a diferentes temperaturas circulen por caminos separados mientras intercambian energía térmica a través de una superficie metálica. Este proceso ocurre sin que los fluidos se mezclen, pero sí permitiendo que el calor fluya desde el fluido más caliente hacia el más frío gracias al gradiente térmico.

Los intercambiadores de calor operan según tres principios de transferencia de calor: conducción, convección y radiación.

Transferencia de Calor por Conducción

La conducción es el proceso por el cual el calor se transfiere a través de un medio sólido, como un metal, sin que el medio se mueva. En un intercambiador de calor, esto ocurre cuando dos fluidos están separados por una pared sólida a través de la cual se transfiere el calor. Cuanto mejor sea la conductividad del material, más eficiente será el intercambio.

Transferencia de Calor por Convección

La convección es el proceso de transferencia de calor que ocurre entre un sólido y un fluido en movimiento, como un líquido o un gas. En un intercambiador de calor, la convección se produce cuando un fluido caliente o frío fluye a lo largo de la superficie de intercambio de calor. La velocidad del flujo, la viscosidad y la turbulencia influyen directamente en la eficiencia de este tipo de transferencia.

Transferencia de Calor por Radiación

La radiación es el proceso por el cual el calor se transfiere a través del espacio en forma de ondas electromagnéticas. Aunque menos común en los intercambiadores de calor convencionales, la radiación también puede contribuir al intercambio de calor en ciertas condiciones, especialmente en aplicaciones de alta temperatura como hornos o calderas.

Mecanismo General de Funcionamiento

La energía calórica es la energía que tienen los materiales debido al movimiento de sus partículas. Cuando esas partículas se mueven mucho, el material está más caliente; cuando se mueven poco, está más frío. Este concepto es fundamental en cualquier proceso industrial porque explica por qué el calor siempre fluye desde un cuerpo caliente hacia uno más frío.

La ley cero de la termodinámica establece que si dos cuerpos están en equilibrio térmico con un tercero, entonces también están en equilibrio entre sí. Esto significa que si tres materiales alcanzan la misma temperatura, no habrá transferencia de calor entre ellos porque ya no existe diferencia térmica que la impulse. Los intercambiadores trabajan precisamente creando una diferencia de temperaturas entre dos fluidos; si ambos tuvieran la misma temperatura, no habría flujo de energía ni proceso útil. Las tres formas de transferencia actúan simultáneamente en mayor o menor medida según el diseño del equipo y las condiciones del proceso.

El fluido caliente transfiere energía a la superficie metálica mediante convección; luego, esa energía se desplaza por el material por conducción; finalmente, pasa al fluido frío también mediante convección. Este proceso encadenado ocurre de forma continua durante toda la operación. Cuanto más eficiente sea cada etapa, mayor será la capacidad del equipo para calentar o enfriar rápidamente los fluidos.

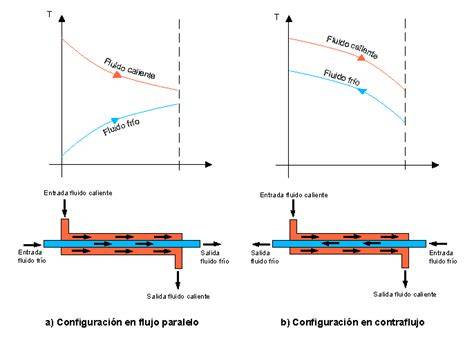

Flujo de Fluidos

Los intercambiadores de calor utilizan diferentes configuraciones de flujo de fluidos para maximizar la eficiencia del intercambio de calor:

• Flujo paralelo: Ambos fluidos fluyen en la misma dirección a lo largo de la superficie de intercambio de calor.
• Contraflujo: Los fluidos fluyen en direcciones opuestas a lo largo de la superficie de intercambio de calor, lo que maximiza la diferencia de temperatura entre los fluidos y, por lo tanto, la eficiencia. El flujo de contracorriente permite las máximas posibilidades de recuperación de calor y se puede lograr una aproximación muy cercana a la temperatura. La temperatura cruzada también es posible, lo que significa que la salida caliente puede alcanzar una temperatura más baja que la salida fría.
• Flujo cruzado: Los fluidos fluyen perpendicularmente entre sí a lo largo de la superficie de intercambio de calor, lo que puede ofrecer una combinación de características de flujo paralelo y contraflujo.

Intercambio de Energía Térmica

Durante el funcionamiento, los fluidos entran en contacto a través de la superficie de intercambio de calor, donde se produce la transferencia de energía térmica desde el fluido más caliente al más frío. Esto puede ocurrir a través de conducción a través de la pared sólida, convección a lo largo de la superficie y, en algunos casos, radiación entre los fluidos.

Eficiencia de los Intercambiadores de Calor

La eficiencia de un intercambiador de calor depende de varios factores, incluyendo el diseño del intercambiador, las propiedades de los fluidos y las condiciones de operación.

Factores que Influyen en la Eficiencia

La eficiencia de un intercambiador de calor puede estar influenciada por:

• Diseño del intercambiador: La geometría, tamaño, configuración de los tubos y distribución del fluido pueden afectar su eficiencia. Un diseño optimizado puede maximizar la transferencia de calor.
• Materiales de construcción: Materiales con alta conductividad térmica facilitarán una transferencia de calor más eficiente.
• Tipo de intercambio de calor: La elección del tipo de intercambio de calor (convección, conducción, radiación) adecuado para la aplicación específica puede afectar la eficiencia.
• Flujo de los fluidos: La velocidad y el patrón de flujo de los fluidos (laminar o turbulento) pueden afectar la transferencia de calor de manera significativa.
• Diferencia de temperatura: Una mayor diferencia de temperatura entre los fluidos que entran y salen generalmente conduce a una mayor tasa de transferencia de calor.
• Espesor de los materiales: Materiales más delgados pueden permitir una transferencia de calor más rápida, aunque pueden ser más propensos a la corrosión o al daño mecánico.
• Mantenimiento y limpieza: La acumulación de suciedad, incrustaciones u otros contaminantes en las superficies de intercambio de calor puede reducir la eficiencia. Un programa de mantenimiento regular y una limpieza adecuada son cruciales.

Resistencia Térmica del Sistema

No toda la energía del fluido caliente llega al fluido frío. Existen barreras naturales que frenan la transferencia, como la conductividad del material, el espesor de las paredes, la suciedad superficial, el tipo de flujo (laminar o turbulento) y la geometría del canal. Estas barreras se conocen como resistencias térmicas, y minimizar su impacto es uno de los objetivos principales del diseño industrial.

La resistencia al flujo de calor a través de las diversas “capas” que forman una barrera entre los dos fluidos es uno de los principales factores que controla la transferencia térmica. El coeficiente global de transferencia térmica (U) y los factores de ensuciamiento (Rf) son cruciales para el cálculo.

Tipos de Intercambiadores de Calor

Los intercambiadores de calor se clasifican de diversas maneras, según el tipo de contacto entre fluidos, la dirección de los fluidos y su estructura.

Según el Tipo de Contacto entre Fluidos

• Intercambiadores de contacto directo: Los fluidos entran en contacto directo entre sí, lo que permite una transferencia de calor más rápida pero puede requerir precauciones adicionales para evitar la contaminación o la reacción química no deseada.
• Intercambiadores de contacto indirecto: Los fluidos están separados por una superficie sólida, lo que evita la mezcla de los fluidos pero puede resultar en una transferencia de calor más lenta. En este contexto, solo se tratarán los intercambiadores de calor indirectos, es decir, aquellos en los que los fluidos no se mezclan, pero en los que el calor se transfiere a través de las superficies de transferencia de calor. Las pérdidas de temperatura mediante radiación se pueden despreciar cuando se consideran estos intercambiadores.

Según la Estructura

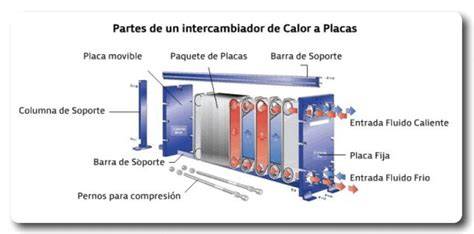

• Intercambiadores de placas: Consisten en una serie de placas corrugadas que aumentan el área de transferencia de calor y promueven una mayor eficiencia en un espacio más compacto. Estas se ensamblan en una formación inversa para crear dos sistemas de canales paralelos, uno para cada líquido. Están regulados por la “Instrucción Técnica Complementaria MIE-AP-13 del Reglamento de Aparatos a Presión” para la fabricación, instalación y puesta en servicio de equipos que operan bajo presión. En la mayoría de los casos, los intercambiadores de calor de placas son los más eficientes.
• Intercambiadores de carcasa y tubos: Estos intercambiadores constan de un conjunto de tubos dentro de una carcasa, lo que permite una gran área de transferencia de calor y es adecuado para aplicaciones con fluidos altamente viscosos o corrosivos. El producto fluye en el interior del tubo y el fluido de servicio fluye sobre los tubos (a través de la camisa).
• Intercambiadores de doble tubo: Consisten en dos tubos concéntricos, uno dentro del otro, lo que proporciona un diseño simple y económico adecuado para aplicaciones con baja presión y temperatura.
• Intercambiadores compactos: Combinan características de diseño de diferentes tipos de intercambiadores para lograr una mayor eficiencia en un espacio más reducido.
• Intercambiadores de tubo corrugado: Mediante el uso de la tecnología de tubos corrugados, se aumenta la transferencia de calor y la eficiencia en comparación con los intercambiadores de calor de tubos lisos estándar. Además, el ensuciamiento potencial se minimiza, haciendo posible el suministro de intercambiadores más compactos y económicos.
• Intercambiadores de superficie rascada: Pocos datos publicados sobre su comportamiento, pero se utilizan para fluidos muy viscosos o con partículas.
• Intercambiadores con aletas: Incorporan aletas para aumentar la superficie de transferencia de calor.
• Acumuladores de calor: Acumulan calor en un medio sólido y luego lo transfieren al otro fluido.

Intercambiadores de Calor Específicos por Fluido

• Intercambiador de calor agua: Dispositivo diseñado para transferir calor de un fluido a otro, utilizando el agua como uno de los medios de transferencia de calor. Son comúnmente utilizados en una variedad de aplicaciones, desde sistemas de calefacción y refrigeración hasta procesos industriales y generación de energía.
• Intercambiador de calor aire: Dispositivo diseñado para transferir calor entre dos corrientes de aire, o entre aire y otro fluido, como agua o refrigerante. Comúnmente utilizados en sistemas de calefacción, ventilación y aire acondicionado (HVAC), así como en procesos industriales y aplicaciones de refrigeración.

Cálculo y Evaluación de la Efectividad

Existen diversos criterios para evaluar el correcto funcionamiento de un intercambiador de calor. El método de la efectividad (ε) es fundamental, ya que compara la velocidad de transferencia térmica real con la velocidad de transferencia térmica máxima posible.

Método de la Efectividad (ε)

La efectividad de un intercambiador (ε) es el cociente entre la transferencia real de calor del intercambiador y la transferencia de calor máxima posible (0 < ε < 1). Este método fue desarrollado por Kays y London en 1955. Para determinar la velocidad máxima posible de transferencia de calor, se admite que este valor máximo se alcanzaría si uno de los fluidos experimentase una variación de temperatura igual a la diferencia máxima de temperaturas que se da en el cambiador (diferencia entre las temperaturas de entrada de los fluidos caliente y frío).

Número de Unidades de Transferencia Térmica (NTU)

El Número de Unidades de Transferencia Térmica (NTU) es una medida del valor de la capacidad de transferencia de calor del intercambiador. Cuanto mayor sea el NTU, más estrechamente tiende el intercambiador a su valor límite termodinámico. Este índice indica el tamaño del intercambiador de calor. Existen relaciones entre los rendimientos de varios dispositivos de cambiadores de calor y sus NTU, disponibles en forma de gráficos o expresiones analíticas.

Cálculo de la Eficiencia

Los ingenieros evalúan la efectividad de un intercambiador de calor con una fórmula que mide la cantidad real de calor transferido en comparación con el máximo posible. Esta fórmula, representada como η = (Q / W) x 100, utiliza el flujo de calor (Q) entre los fluidos caliente y frío y la energía necesaria (W) para transferir el fluido. Calcular esto implica conocer las diferencias de temperatura entre los fluidos y sus tasas de flujo. Otro concepto, el de la eficiencia de un intercambiador (Ψ), representa en qué medida esta transferencia de calor se realiza a la máxima temperatura, ofreciendo un enfoque combinado de los criterios.

Estudio de un Recuperador de Calor en un Sistema de Refrigeración Industrial

Un estudio de caso evaluó un intercambiador de calor ubicado como recuperador de calor en una instalación de refrigeración industrial en la fábrica de helados Siboney en Santiago de Cuba. Este equipo se situó a la salida de la etapa de alta del compresor, a 0,5 m en la descarga, permitiendo la recuperación de parte del calor que era expulsado en el sistema de condensación y la condensación de vapores de lubricante.

El equipo está compuesto por cinco tubos verticales, paralelos entre sí. En su interior, cada tubo contiene dos tubos concéntricos, formando dos cavidades anulares. Por el anillo exterior circula amoniaco (vapor sobrecalentado de 110 °C a 140 °C), y por el ánulo interior circula agua en contracorriente, desde abajo hacia arriba. En el interior del ánulo de agua, un tubo ciego disminuye el área de flujo para aumentar la velocidad del agua.

Las mediciones directas de las dimensiones del equipo fueron:

• Diámetro exterior del ánulo de agua = 0,057 m
• Diámetro interior del ánulo de agua = 0,050 m
• Diámetro exterior del tubo ciego = 0,042 m
• Diámetro interior del ánulo de amoniaco = 0,068 m

Las mediciones de temperatura se realizaron con un termómetro digital SRH-77A (-40 °C a 200 °C, apreciación de 0,1 °C), y el flujo de agua por el método de aforo. Se realizaron consideraciones como propiedades constantes de los fluidos, régimen estacionario, coeficiente de transferencia de calor constante, ausencia de pérdidas de calor y transferencia longitudinal, y movimiento de fluidos en contracorriente.

Los resultados mostraron que la efectividad del equipo se mantiene en rangos medios del 67%, por encima del 60% en la mayoría de los casos, lo que indica un buen funcionamiento, ya que se considera buena entre el 60% y el 80%.

El incremento del flujo de agua apenas influye en el decrecimiento de la efectividad, siendo significativo solo a partir de un flujo superior a 0,5 kg/s. El análisis del comportamiento de las unidades térmicas transferidas por unidad de área (NTU) evidencia un decrecimiento de las mismas a medida que se incrementa el flujo de agua.

Criterios de Selección y Diseño de Intercambiadores de Calor

Al seleccionar un intercambiador de calor adecuado, es esencial tener en cuenta varios criterios.

Criterios de Selección

• Condiciones de operación: Evaluar la temperatura, presión, tipo de fluido, flujo y entorno ambiental.
• Requisitos de transferencia de calor: Determinar la cantidad de calor que necesita ser transferida y la eficiencia requerida.
• Compatibilidad de materiales: Asegurarse de que los materiales del intercambiador sean compatibles con los fluidos para evitar corrosión. Materiales como el acero inoxidable, cobre o titanio se seleccionan según la aplicación y los fluidos.
• Costos de instalación y mantenimiento: Considerar los costos iniciales y continuos, buscando un equilibrio entre costos y eficiencia.
• Tipo de intercambiador: Seleccionar el tipo más adecuado (placas, tubos, etc.) para la aplicación específica, considerando sus ventajas y limitaciones.
• Facilidad de limpieza y acceso: Evaluar la facilidad de limpieza y mantenimiento, especialmente si los fluidos son propensos a formar incrustaciones.
• Espacio disponible: Considerar el espacio disponible para la instalación y elegir un diseño que se ajuste a las limitaciones.

Consideraciones de Diseño

El diseño del intercambiador de calor debe adaptarse a las características específicas de la aplicación, incluyendo el tipo de fluidos, las temperaturas de operación y las limitaciones de espacio. Se debe definir la geometría del intercambiador, incluyendo el diámetro de la camisa, el haz de tubos (número, diámetro, longitud, espesor de pared) y las dimensiones de las conexiones.

Materiales de Construcción

Los materiales de construcción del intercambiador de calor deben ser compatibles con los fluidos, resistir la corrosión y mantenerse robustos bajo las condiciones de operación previstas.

Pérdida de Carga

La pérdida de carga se calcula tanto para los fluidos de la camisa como para los del tubo, siendo una función del número de Reynolds, el tipo de flujo (turbulento o laminar) y el valor de rugosidad de la camisa y de los tubos interiores. Una disminución de la pérdida de carga acarrea necesariamente un aumento del tamaño del intercambiador.

Ensuciamiento en Intercambiadores de Calor

El ensuciamiento en intercambiadores de calor se refiere a la acumulación de depósitos, como incrustaciones minerales, suciedad o residuos biológicos, en las superficies de intercambio de calor. Esto puede reducir la eficiencia del intercambiador y aumentar los costos de mantenimiento. Los factores de ensuciamiento a tener en cuenta en el diseño son normalmente especificados por el cliente, basándose en su experiencia de funcionamiento de la planta o proceso.

Tipos de Ensuciamiento y Cómo Evitarlos

Para evitar el ensuciamiento, se pueden tomar medidas como el uso de tratamientos químicos, la instalación de sistemas de filtración y la limpieza regular de las superficies de intercambio de calor. Los principales tipos de ensuciamiento son:

• Químico: Cuando los cambios químicos dentro del fluido hacen que una capa de suciedad se deposite sobre la superficie del tubo. Puede minimizarse mediante un control cuidadoso de la temperatura de la pared del tubo.
• Biológico: Causado por el crecimiento de organismos dentro del fluido. Puede minimizarse mediante la elección de materiales que destruyen algunos organismos (ej. latones).
• Por deposición de partículas: Ocurre cuando la velocidad del fluido cae por debajo de un nivel crítico y las partículas contenidas se depositan sobre la superficie. Puede controlarse aumentando la velocidad para crear turbulencia, o mediante el montaje vertical del intercambiador.
• Corrosivo: Se origina cuando una capa de productos corrosivos se acumula sobre las superficies del tubo, formando una capa extra de material de alta resistencia térmica.
• Cristalización: Debido al enfriamiento o a una concentración creciente, los componentes del fluido se depositan sobre la superficie del intercambiador.

Aplicaciones Industriales de los Intercambiadores de Calor

Los intercambiadores de calor son fundamentales en numerosos sectores industriales debido a su capacidad para controlar eficientemente la temperatura en procesos críticos. El intercambiador de calor más utilizado depende de la aplicación específica y de los requisitos de transferencia de calor. Sin embargo, los intercambiadores de carcasa y tubos y los intercambiadores de placas son dos de los tipos más comunes debido a su versatilidad y eficiencia.

Industria Química y Petroquímica

En estas industrias, los intercambiadores de calor se utilizan para calentar, enfriar y condensar productos químicos y petroquímicos en procesos de producción y refinación, así como en operaciones como destilación, rectificación, fermentación y recuperación de disolventes.

Industria Alimentaria

En la industria alimentaria, los intercambiadores de calor son vitales en procesos como la pasteurización y la esterilización. Se utilizan para calentar, esterilizar y enfriar alimentos y bebidas durante la producción y el envasado, eliminando microorganismos sin alterar las características organolépticas.

Sistemas HVAC (Calefacción, Ventilación y Aire Acondicionado)

En los sistemas de HVAC, los intercambiadores de calor desempeñan un papel crucial en el control térmico. Se utilizan para transferir calor entre el aire interior y el aire exterior (evaporador/condensador), manteniendo un ambiente interior confortable y eficiente energéticamente.

Generación de Energía

En la generación de energía, los intercambiadores de calor se utilizan en calderas, condensadores y sistemas de refrigeración para aumentar la eficiencia y maximizar la producción de energía. En plantas térmicas y nucleares, transfieren calor desde el vapor o gases calientes hacia sistemas de enfriamiento.

Industria Farmacéutica

En este sector, se utilizan para garantizar que el agua para inyectables se mantenga en condiciones seguras (cercanas a los 85 °C) para evitar la proliferación de bacterias y contaminantes.

Otras Aplicaciones

Los intercambiadores de calor también se utilizan en la refrigeración de motores (radiadores), la recuperación de calor residual, el tratamiento de aguas residuales y para enfriar aceites de turbina o calentar combustibles.

Mantenimiento de Intercambiadores de Calor

El mantenimiento de un intercambiador de calor puede incluir la limpieza periódica de las superficies de intercambio de calor, la inspección de los componentes mecánicos y el reemplazo de piezas desgastadas o dañadas. La frecuencia y el tipo de mantenimiento requerido dependen de las condiciones de operación y del diseño específico del intercambiador. La integración con sistemas digitales y herramientas de mantenimiento predictivo permite anticipar fallos, mejorar la operación y prolongar la vida útil de los equipos.

Por ejemplo, el mantenimiento de intercambiadores de placas soldadas se realiza mediante limpieza in situ química (CIP) o mecánica con una manguera de agua a presión después de abrir las puertas de forma rápida, sin desmontar las tuberías. Esto ofrece un mantenimiento muy sencillo y sin refacciones (aparte de las juntas sencillas de las puertas).
