Los cambiadores Fermax son componentes esenciales en las instalaciones de portero y videoportero con múltiples accesos. Su función principal es conectar el teléfono o monitor de la vivienda con la placa de calle desde donde se está realizando la llamada. Estos dispositivos son necesarios cuando una instalación cuenta con más de un acceso, permitiendo una gestión eficiente de la comunicación y la selección de la señal de video o audio procedente de cada placa.
Sistemas de Intercomunicación Fermax y la Integración de Cambiadores
Fermax ofrece diversas tecnologías para sus sistemas de intercomunicación, y la elección del cambiador adecuado depende directamente del tipo de sistema instalado. A continuación, se detallan los sistemas principales donde los cambiadores juegan un rol crucial.
Sistema VDS (Video Digital System)
El Sistema VDS es una tecnología de portero y videoportero de instalación simplificada, que no requiere hilos de llamada específicos por vivienda. La llamada se efectúa mediante la transmisión de un código digital generado por el amplificador VDS.
- Instalación:
- En obra nueva, el cableado puede realizarse con UTP CAT5, 5 hilos o 3 hilos + Coaxial (para video).
- En reposición, es posible actualizar un portero analógico a videoportero aprovechando el cableado existente, aunque la capacidad y distancia del sistema dependerán de las características de dicho cableado.
- Capacidad: Este sistema permite gestionar edificios con hasta 199 viviendas, 2 accesos de entrada y una central de conserjería.
- Distancia: La distancia máxima desde el primer acceso hasta la última vivienda es de 200 metros.
- Funcionalidades: El amplificador VDS incluye de serie un sintetizador de voz que, al accionarse el abrepuertas, emite un mensaje: "puerta abierta, cierre después de entrar".
- Programación: Los terminales de vivienda requieren una programación sencilla que se realiza desde la placa de calle, asignando a cada terminal (teléfono o monitor) un código de llamada para asegurar la comunicación privada.
En las instalaciones VDS, los módulos cambiadores son esenciales en configuraciones con dos accesos de video. Esto incluye sistemas con 2 placas de calle de videoportero o una placa de videoportero combinada con una cámara auxiliar. La conexión de video se realiza a través de entradas específicas: ENTRADA VIDEO 1 (V) para la placa principal y ENTRADA VIDEO 2 (Vi) para el acceso adicional.

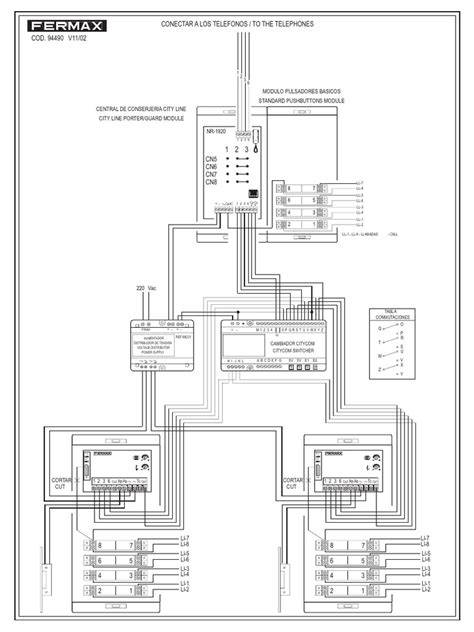

Sistema Convencional (4+N)
El Sistema Convencional emplea hilos comunes para toda la instalación, además de un hilo de llamada (o retorno de llamada) por cada vivienda. Este sistema es recomendado para edificios de tamaño pequeño o medio (aproximadamente hasta 50 vecinos), con varios accesos y la posibilidad de una central de conserjería, siendo idóneo para urbanizaciones con una entrada general y bloques interiores.
- Cableado:
- Para portero: 4 hilos comunes + N (1 hilo de llamada por vivienda).
- Para videoportero: 7 hilos comunes + 1 coaxial de video + N (1 hilo de llamada por vivienda).
- La máxima distancia en la instalación varía en función de la sección del cable utilizado, para lo cual se recomienda consultar los manuales técnicos.
Tipos y Modelos de Cambiadores Fermax
Fermax ofrece una variedad de cambiadores diseñados para distintas necesidades, desde la conmutación de audio en sistemas convencionales hasta la gestión avanzada de cámaras de video.
Cambiadores para Videoportero y Gestión de Cámaras
Estos cambiadores son necesarios en instalaciones con más de un acceso de videoportero o donde se desee alternar entre la cámara principal de la placa de calle y una cámara auxiliar, como una cámara aérea. Un cambiador se requiere por cada acceso de portero/videoportero, con un máximo de hasta 7 accesos en algunos modelos.
- Función: Conectar el monitor de la vivienda con la placa desde donde se está realizando la llamada y, en el caso de videoporteros, seleccionar la señal de video correspondiente.
- Selección de Señal: La selección de la señal de video se realiza mediante una señal negativa que envía la placa que ha efectuado la llamada a través del hilo "S" que la conecta con el cambiador.
Cambiador 2450
El cambiador 2450 funciona como un pulsador de dos posiciones que se activa con la señal "S" del grupo fónico. Al generarse una llamada en la placa de la calle, esta envía tensión a través del hilo "S" durante unos 40 segundos, que es la duración aproximada de la llamada. Durante este tiempo, el cambiador 2450 conmuta de su posición de reposo (identificada como "Vídeo exterior") a la posición "Vídeo Placa". Al finalizar la llamada, el cambiador vuelve a reposo.
Para configurar una cámara aérea como principal, se pueden invertir las entradas de video en el cambiador. Otra posibilidad, que permite conmutar las cámaras incluso durante una conversación sin perder el audio de la placa, es conectar el F1 del monitor al hilo "S" del cambiador.
Selector 4614
El selector 4614 opera de manera similar a un interruptor de dos posiciones, realizando la misma función que el cambiador 2450 a través del F1. La diferencia clave es que el selector 4614 mantiene la posición seleccionada hasta que se realiza un cambio manual.
Cambiador Automático 1L para Audio (Sistema 4+N)
El Cambiador Automático 1L está diseñado específicamente para instalaciones de portero de 1 línea en sistemas analógicos 4+N. Su objetivo es conectar el teléfono de la vivienda con la placa que ha efectuado la llamada, seleccionando automáticamente su procedencia y posibilitando la activación del abrepuertas correspondiente.
- Capacidad: Soporta un máximo de 5 accesos.
- Instalación: Posee un tamaño reducido que facilita su montaje en registros eléctricos, o empotrado en cajas estándar de 10x10 cm. Puede fijarse mediante tiras adhesivas o atornillarse directamente a la pared.
Especificaciones Técnicas Comunes de los Cambiadores Fermax
Las especificaciones varían entre los diferentes modelos de cambiadores, pero a continuación se detallan algunas características técnicas generales y específicas de los modelos mencionados.
Especificaciones del Cambiador VDS (Formato Carril DIN-10)
- Dimensiones: DIN 10 (175 x 90 x 60 mm).
- Alimentación del Sistema:
- Audio: 12 Vac.
- Video: 18 Vdc.
- Peso: 0,302 kg.
- Medidas del Producto Embalado: 6,5 x 18,1 x 9,6 cm.
- EAN 13: 8424299088112.
Este formato carril DIN-10 optimiza su instalación dentro de cajas de equipos eléctricos, aunque también es posible atornillarlos directamente sobre la pared.
Especificaciones del Cambiador Automático 1L (Sistema 4+N)
- Alimentación: 12 Vac/12 Vdc.
- Consumo: 40 mA.
- Temporización: Aproximadamente 90 segundos.
- Tecnología: 4+N.
- Peso: 0,159 kg.
- Medidas del Producto Embalado: 6,4 x 11,9 x 7,4 cm.
- EAN 13: 8424299088198.
